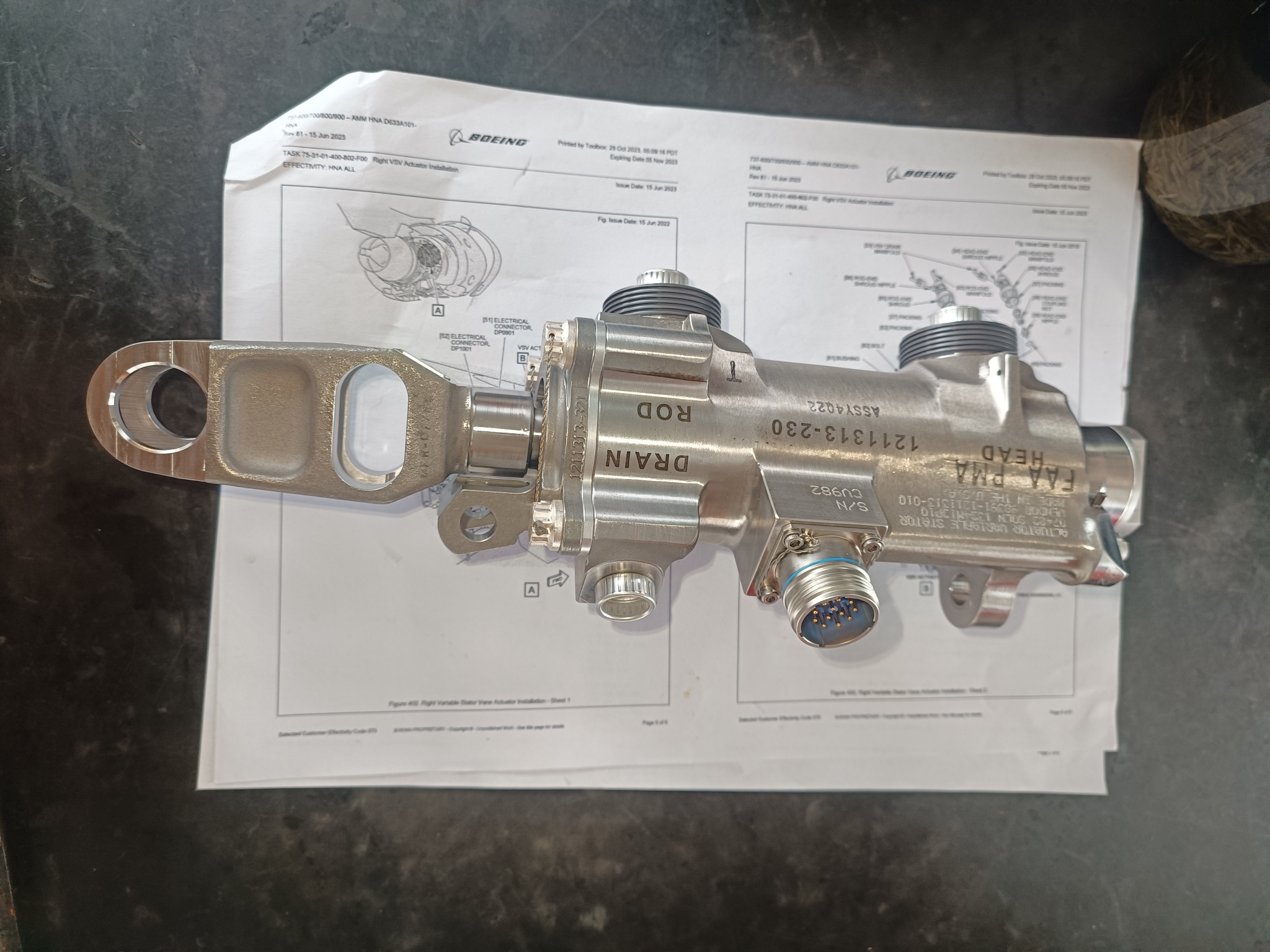

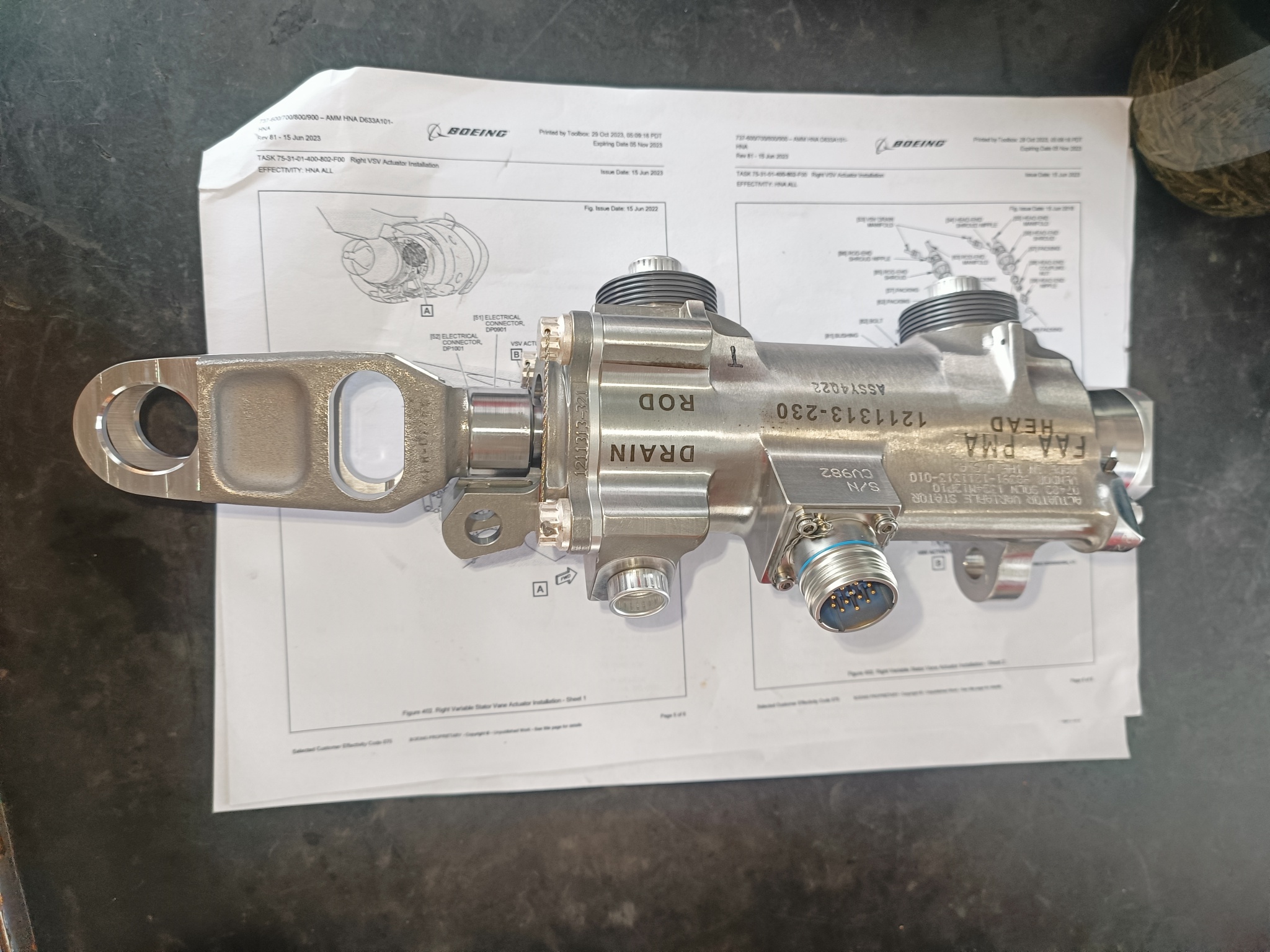

右侧vsv

实现自由 · 发表于 2023-11-5 14:44:51

常用工具：
   长、短套筒：5/16，3/8，7/16，11/16
   万向套筒：5/16
   1/4棘轮扳手，接长杆（短，短，中）
   3/8棘轮扳手，接长杆（短，短，中）
   转接头 1/4转3/8，3/8转1/4
   长梅开：5/16，7/16，9/16，11/16（2），3/4，7/8
   薄开口：7/16，3/8
   块扳手：3/4，9./16，11/16，7/8
   星形螺刀头：T30
   力矩扳手：40-200in-lb，0～1000in-lb
   平板棘轮：5/16，7/16
   插头钳，鹰嘴钳，尖嘴钳，保险钳，剪钳
   大一字，小一字，钩针，反光镜，橡胶锤，铜棒，
   人字梯（最好为1米梯）
   磁把，手电，头灯，美工刀，胶刀

测试工具
保险丝、插头清洁剂、显影剂、警告牌、垃圾袋、防咬剂、WD40除锈剂、纸胶带、封口袋

VSV / VBV液压测试设备:1856A1084G04

2、注意事项
作动筒伸出→_→关闭位置（可以拆）
作动筒收缩→_→打开位置

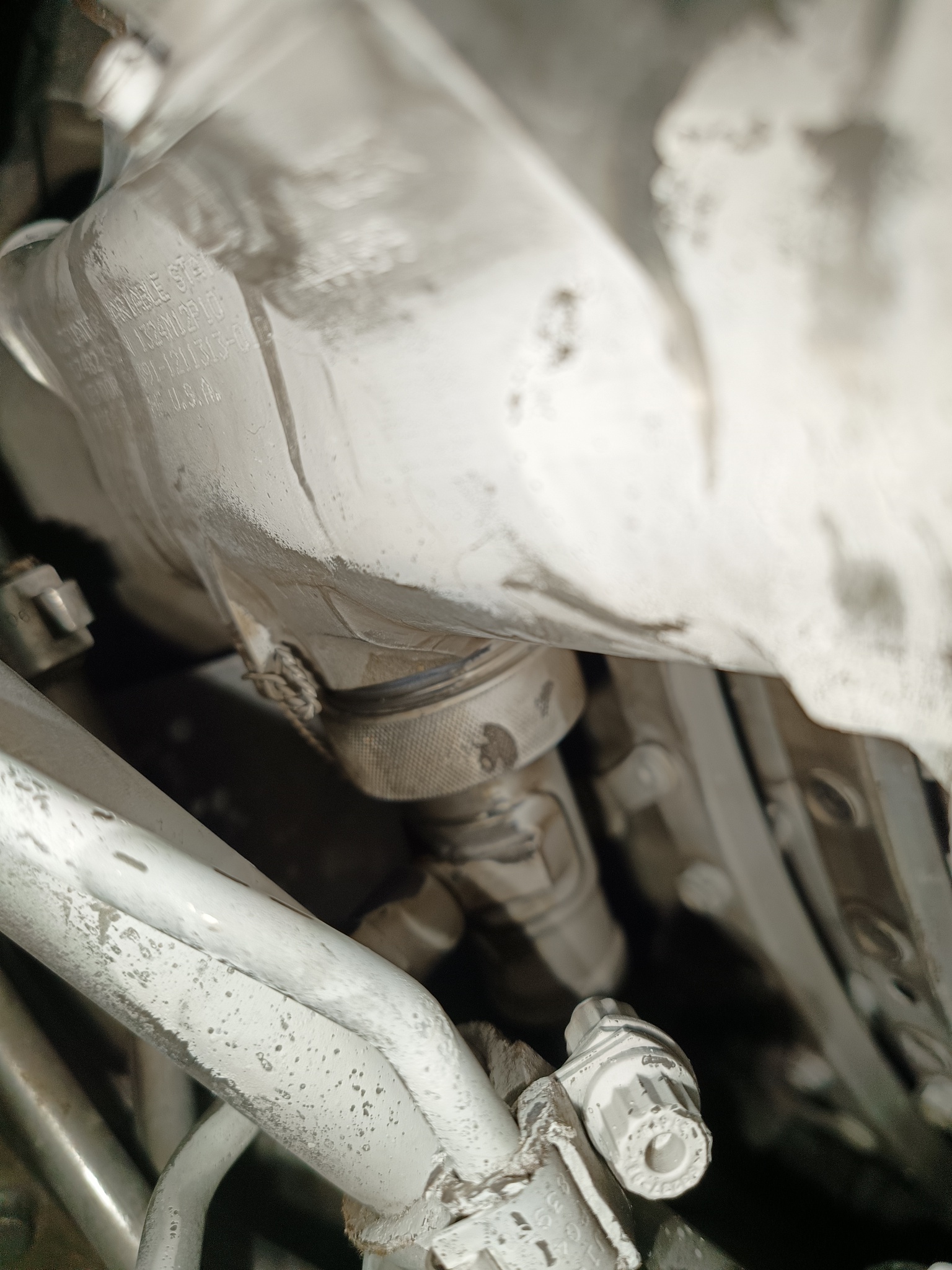

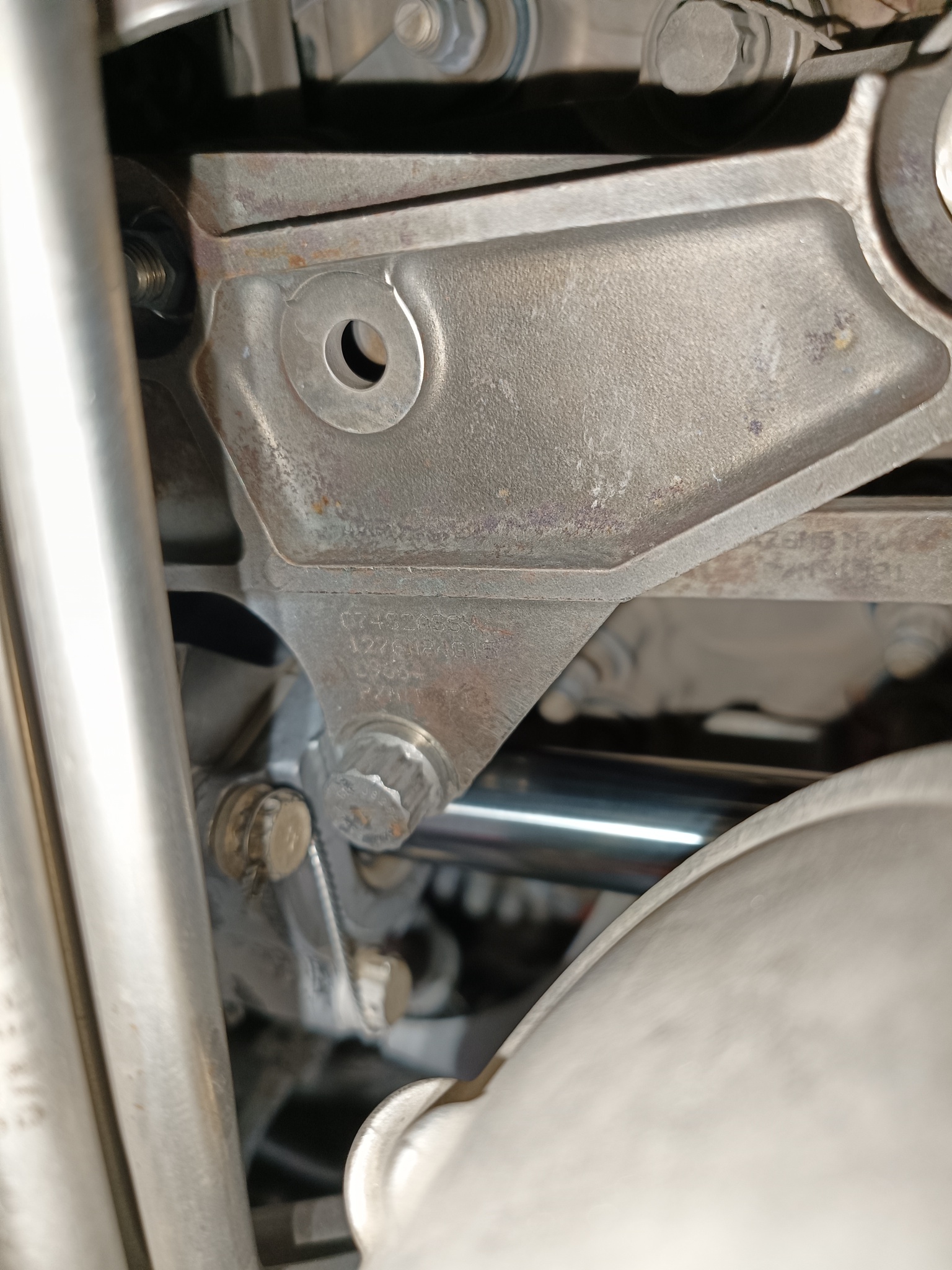

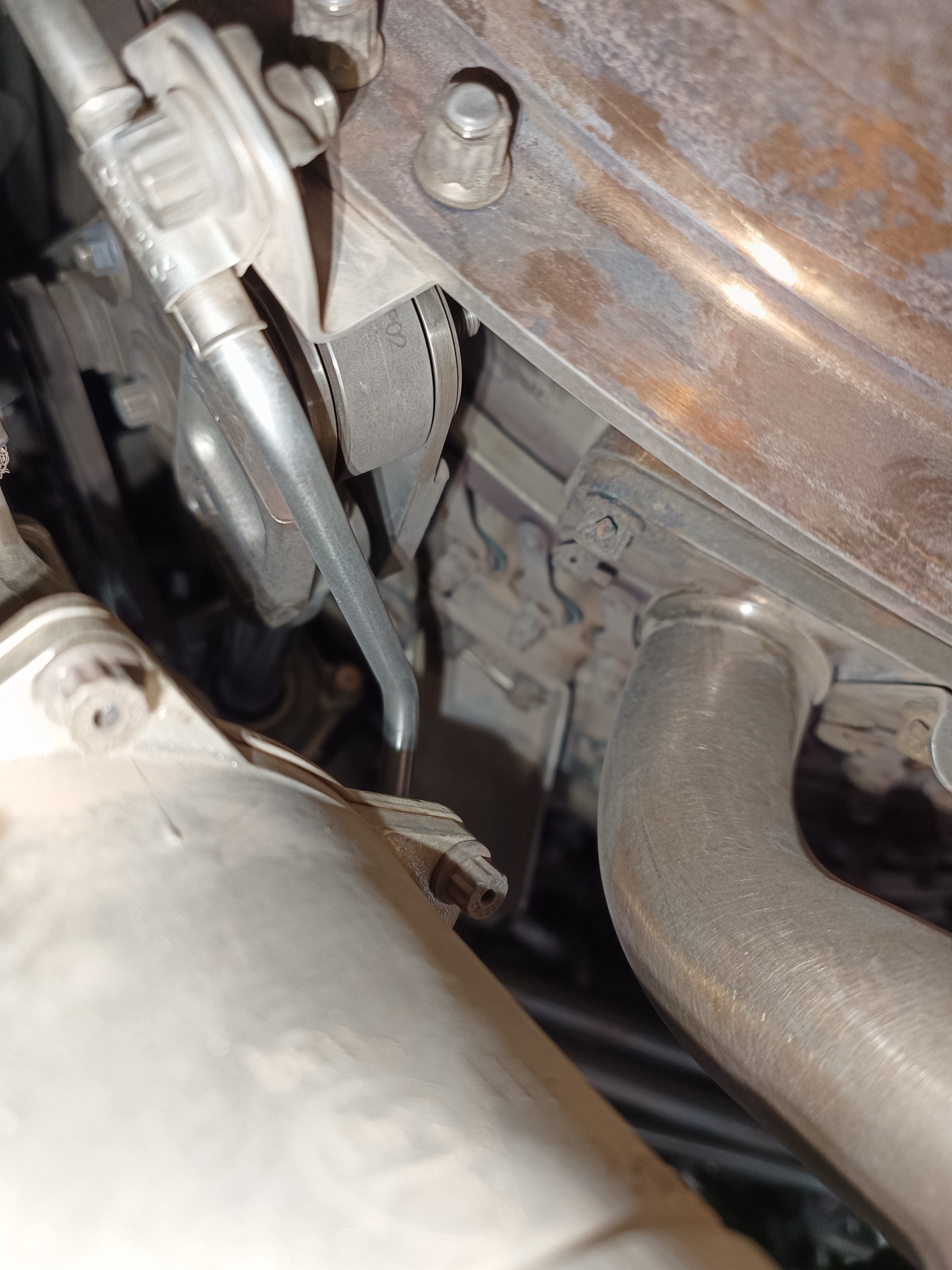

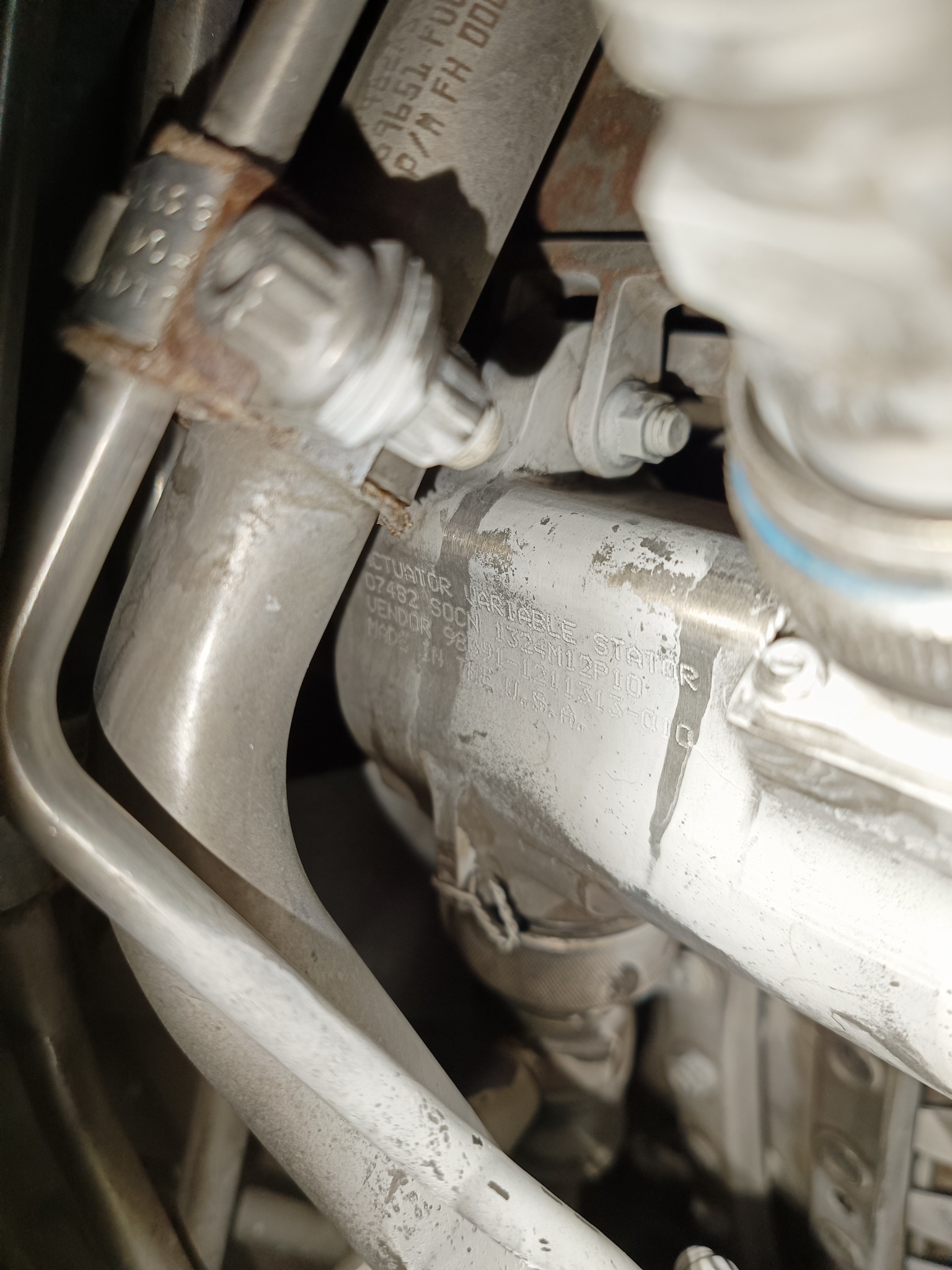

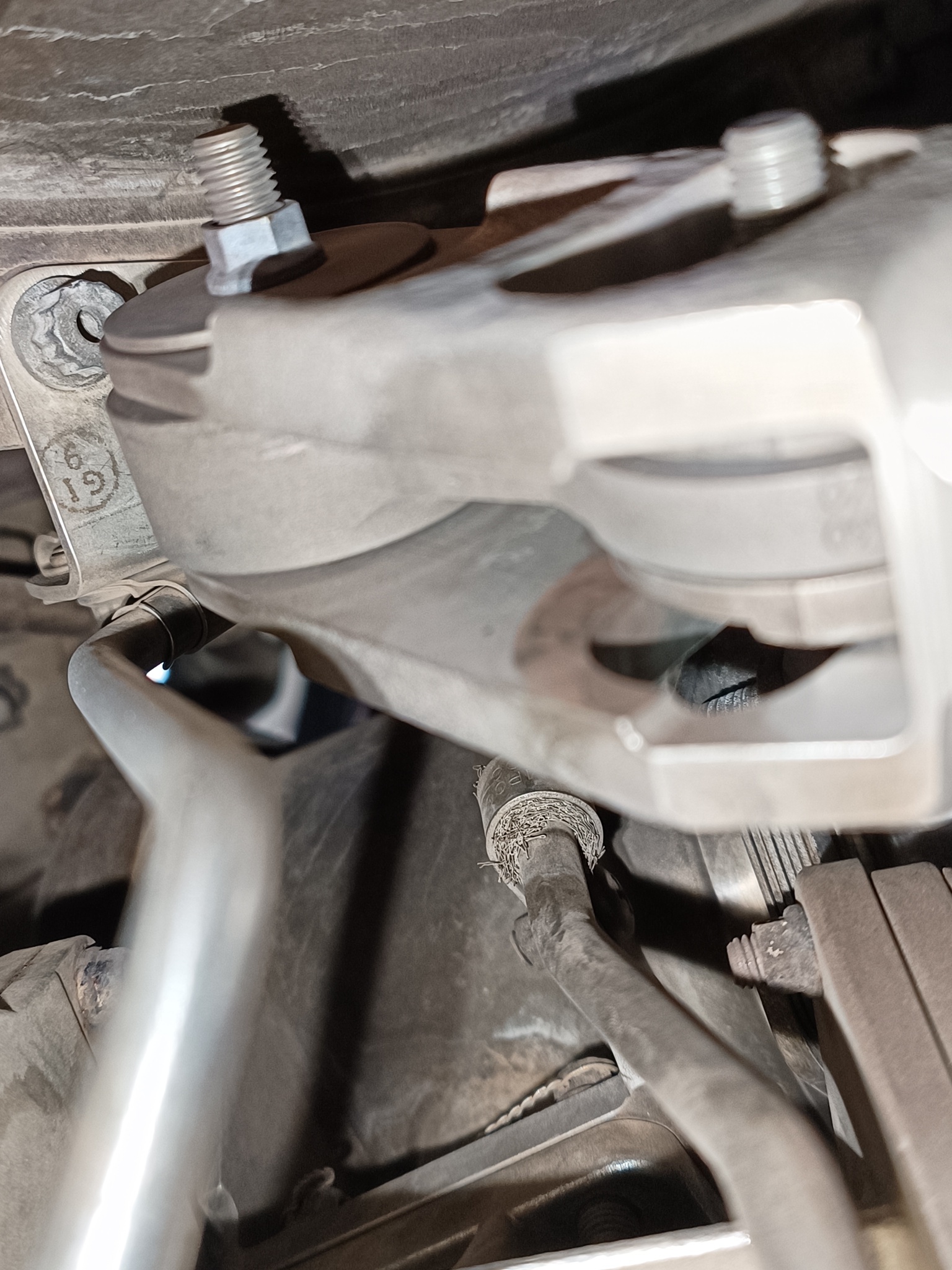

3、VSV的图
11/16梅开
11/16快扳手（两个管路磅力矩）
9/16梅开

      VSV作动器拆装

工卡和手册的准备：
0.接近
75-31-01-840-801 Prepare the Airplane for the Removal
72-23-03-000-802  Shroud Segments拆
72-23-03-400-802  Shroud Segments装

1.针对左侧VSV作动器
36-11-06-000-801 High Stage Valve拆
36-11-06-400-801 High Stage Valve装
75-31-01-000-801 Left VSV Actuator 拆
75-31-01-400-801 Left VSV Actuator装

2.针对右侧VSV作动器
75-31-01-000-802 Right VSV Actuator拆
75-31-01-400-802 Right VSV Actuator装

3.曲柄组件更换
72-32-00-900-805

4.执行VSV的Igv及123级阻力测试
72-32-00-200-803

3.测试工卡
75-31-00-790-801 人工动VSV
75-31-01-790-801  VSV Actuator Leak Test
71-00-00-800-811    发动机测试页
71-00-00-700-801-F00-test3A  慢车渗漏
73-21-00-700-802
71-00-00-700-813
*
4.IPC手册
IPC75-31-01-01
IPC75-31-00-02
IPC75-31-00-01
73-11-00-03

来自安卓APP客户端

机务大神 · 发表于 2023-11-5 18:15:47

航线噩梦，我上次拆电插头拆一晚上没拆下来，崩溃了

来自安卓APP客户端

年轻小伙子 · 发表于 2023-11-6 21:38:04

那几根油管的接头的罩子的保险难打
