空气循环风扇

四火兄 · 发表于 2023-8-9 15:49:08

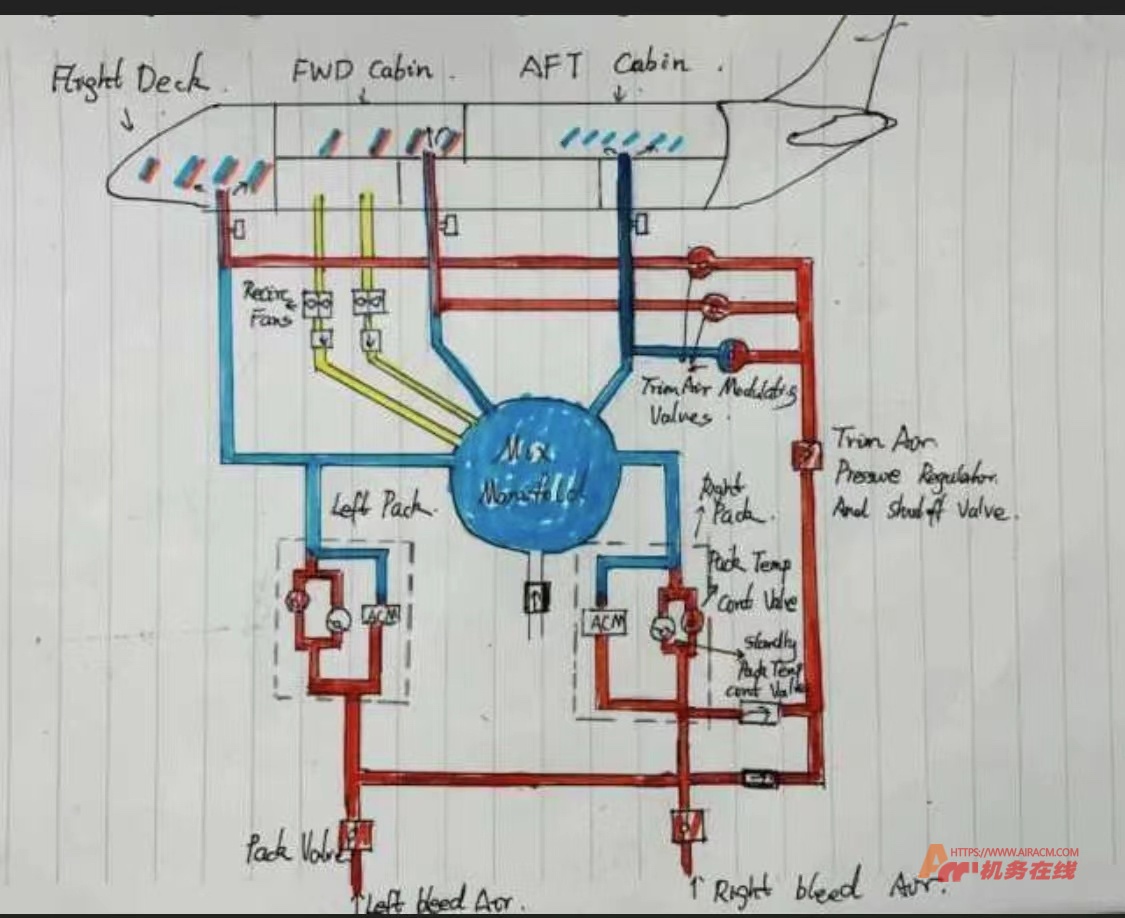

配图里黄色的循环空气来自哪里？
引申问一下：电子舱通风系统中，蒙皮热交换器进口旁通活门流出去的空气去了货舱地板下的区域，是不是最后经循环风扇回到了混合装置？货舱地板下的区域是不是指货舱外面，不是货舱里的地板区域？也就是说货舱和飞机蒙皮之间还是有空间的？

Alexsun · 发表于 2023-8-10 23:39:08

循环空气来自客舱，如果循环风扇在货舱，空气会通过客舱的释压板进入货舱，循环风扇一般都是在客舱的地板下面，也有可能会有在货舱地板下面的

发动机里扔石头 · 发表于 2023-8-11 13:36:03

以320来说，再循环风扇在前货仓后壁板后边，也就是说除了从电子舱出去的空气，厕所空气直接被送到外流活门，其他空气都是再循环风扇吸收的对象。

四火兄 · 发表于 2023-8-14 13:34:46

发动机里扔石头发表于 2023-08-11 13:36
以320来说，再循环风扇在前货仓后壁板后边，也就是说除了从电子舱出去的空气，厕所空气直接被送到外流活门，其他空气都是再循环风扇吸收的对象。

就是说电子舱经过蒙皮入口旁通活门出去的空气，经过客舱再循环风扇，回到了混合组件？

发动机里扔石头 · 发表于 2023-8-20 16:20:24

四火兄发表于 2023-08-14 13:34
就是说电子舱经过蒙皮入口旁通活门出去的空气，经过客舱再循环风扇，回到了混合组件？

电子舱蒙皮出口那块有个隔离活门，一部分空气会流到货仓地板下边去，一部分直接排到外边了
