[78反推] 放出反推时这个为什么不是连接上的

[复制链接]

2

主题

5

帖子

351

积分

机务学徒工

Rank: 3Rank: 3

积分
351
发表于 2023-8-2 14:03:53 | 显示全部楼层 |阅读模式 来自: 中国福建厦门

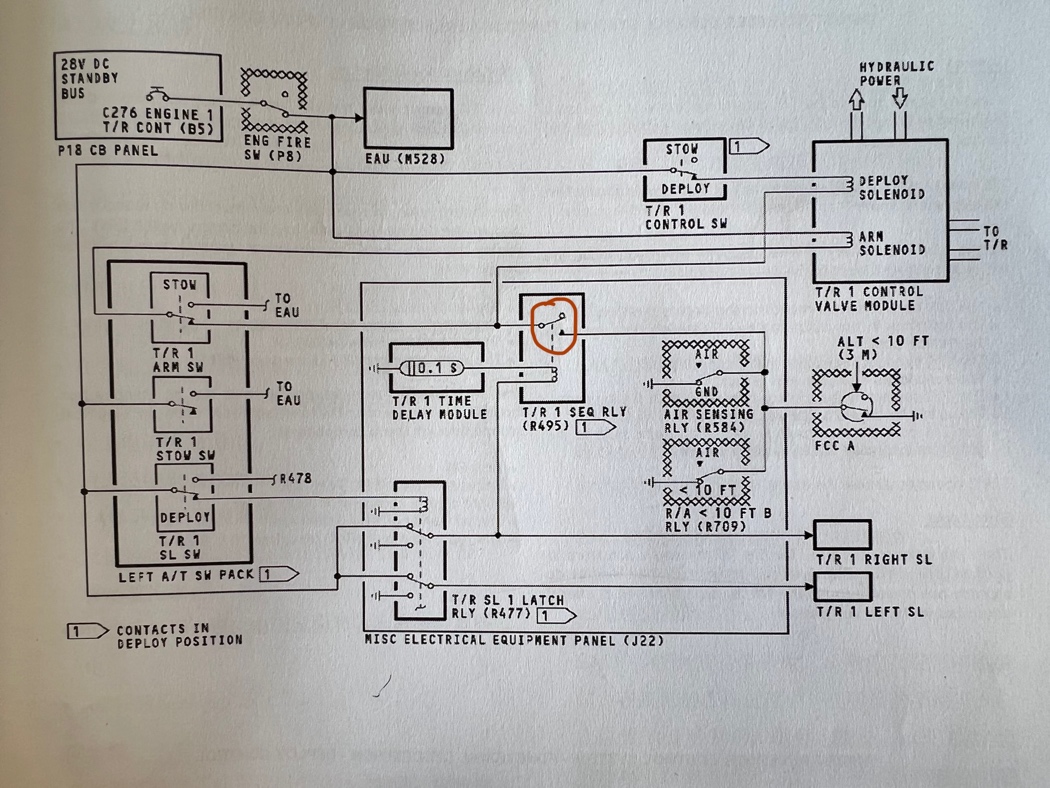

在放出反推的时候,不应该是接通以后空地信号才能传给反推控制活门吗?为什么图里是断开的,还是我理解错了?

回复

使用道具 举报

0

主题

48

帖子

199

积分

见习机务员

Rank: 2

积分
199
发表于 2023-8-2 17:57:41 来自手机 | 显示全部楼层 来自: 中国云南
不太理解你的意思,反推拉出后这个继电器吸合,给控制活门两个电磁阀提供接地
回复 支持 反对

使用道具 举报

2

主题

5

帖子

351

积分

机务学徒工

Rank: 3Rank: 3

积分
351
 楼主| 发表于 2023-8-3 08:22:54 来自手机 | 显示全部楼层 来自: 中国福建厦门
王7777777 发表于 2023-08-02 17:57
不太理解你的意思,反推拉出后这个继电器吸合,给控制活门两个电磁阀提供接地

我搞懂了,因为有个0.1s继电器,所以图里画出来是断开的
回复 支持 反对

使用道具 举报

0

主题

48

帖子

199

积分

见习机务员

Rank: 2

积分
199
发表于 2023-8-3 23:04:29 来自手机 | 显示全部楼层 来自: 中国
我又来学习了 发表于 2023-08-03 08:22
我搞懂了,因为有个0.1s继电器,所以图里画出来是断开的

有道理
回复 支持 反对

使用道具 举报
