前几年的一个冬天遇到好几次航前CVR测试时状态灯不亮的故障,当时对系统进行了学习和总结,自我感觉对系统原理已经足够了解,直到上个月遇到一次CVR测试状态灯不亮的故障,才对这个系统有了进一步的了解。。。

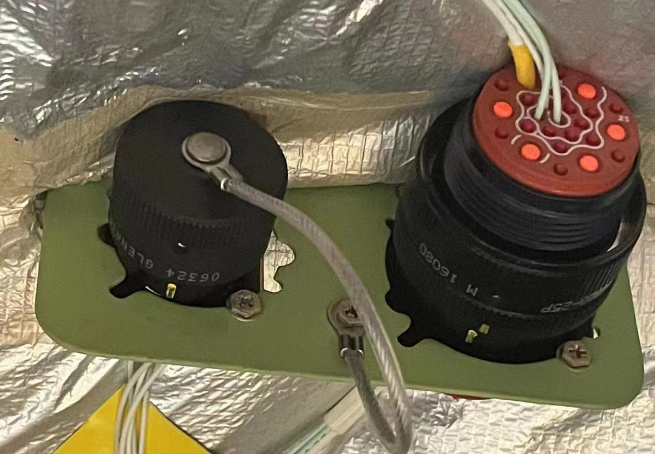

2023年5月,一架NG飞机航前CVR测试状态灯不亮,复位跳开关无效,断开P18-2 D6 VOICE RCDR/RIPS跳开关后测试状态灯不亮,耳机中能听到环境音与测试谐音,检查CVR组件本体指示灯未点亮,重新插拔CVR无效,与其他飞机对串CVR组件无效,与其他飞机对串CVR控制面板无效,拆下RIPS电池无效,测量CVR控制面板D、E无电压,依据FIM测量RIPS维护点1、6之间电压在标准范围内,测量RIPS维护点1、10之间导通性异常,后续更换RIPS后测试正常,故障排除。
RIPS——CVR独立供电组件,当飞机电源系统关闭或故障时,RIPS作为CVR的备用电源,使其能够继续工作10分钟。

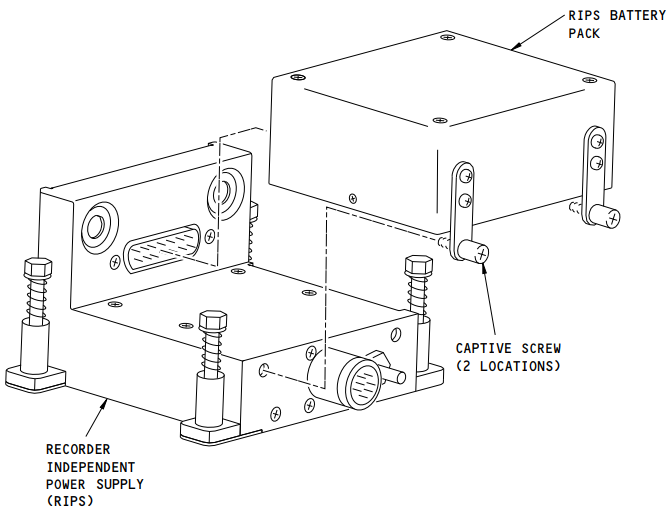

▲RIPS电池可以单独更换,底座内部有监控、自检、充电等控制电路

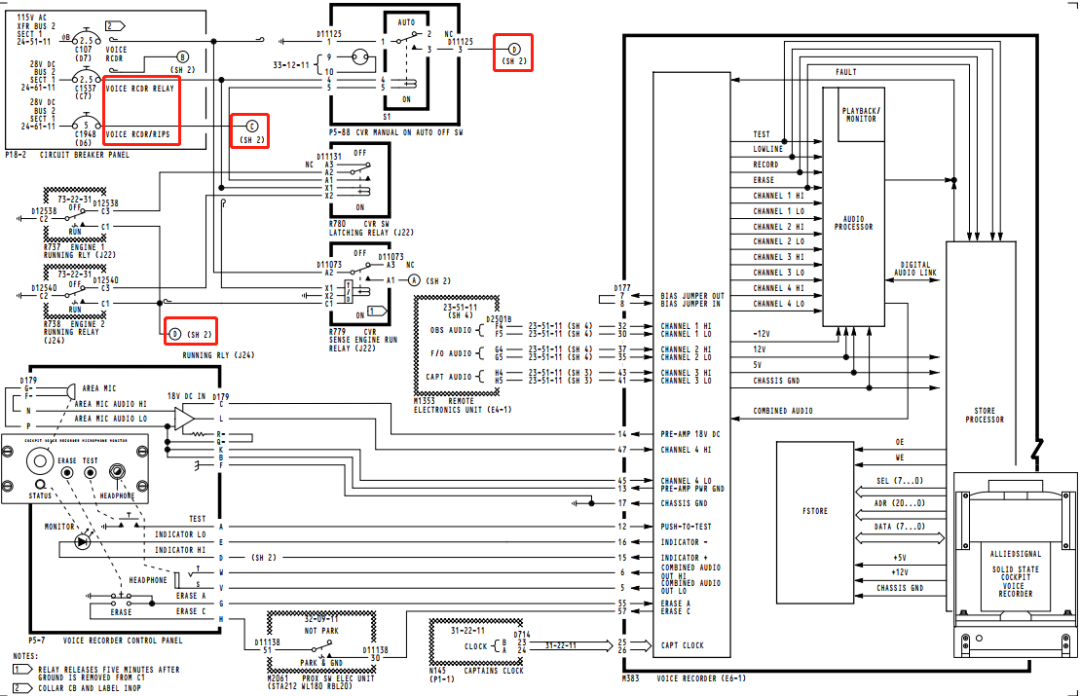

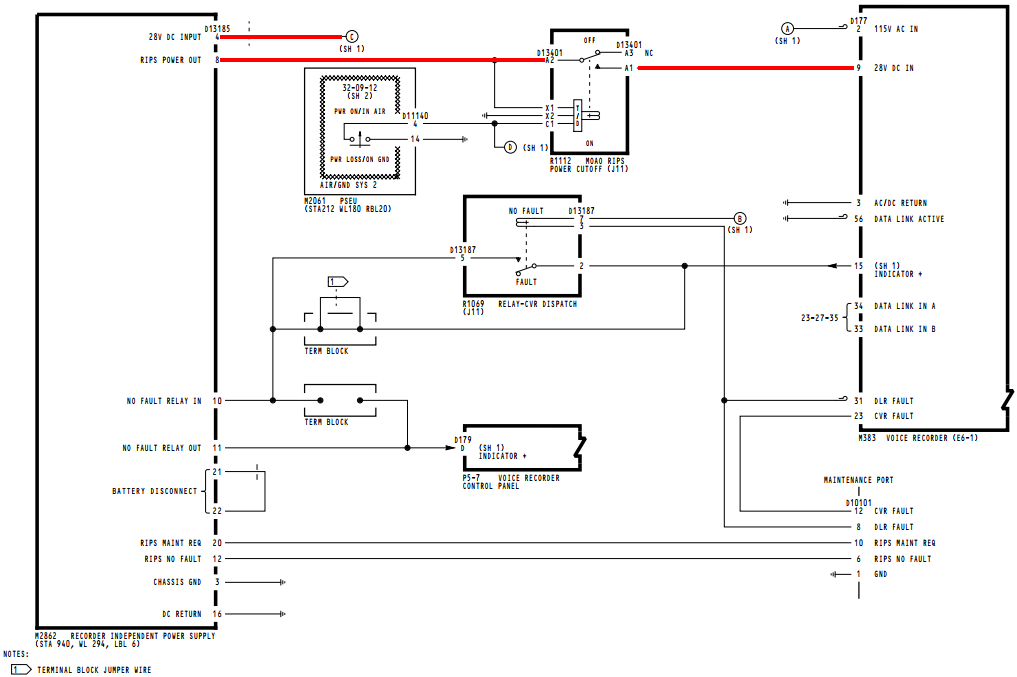

CVR的供电由VOICE RCDR RELAY和VOICE RCDR/RIPS两个跳开关控制,28V直流电经过VOICE RCDR/RIPS跳开关输入到RIPS,再由RIPS电源输出端经过MOAO RIPS Power Cutoff继电器后到达CVR。
由图可知,当飞机在地面且双发均未启动时,如果CVR电门置于AUTO位,MOAO RIPS Power Cutoff继电器无法吸合,从而使CVR无电源输入。当以上任一条件满足时,MOAO RIPS Power Cutoff继电器得电吸合,使CVR得到28V直流电输入。

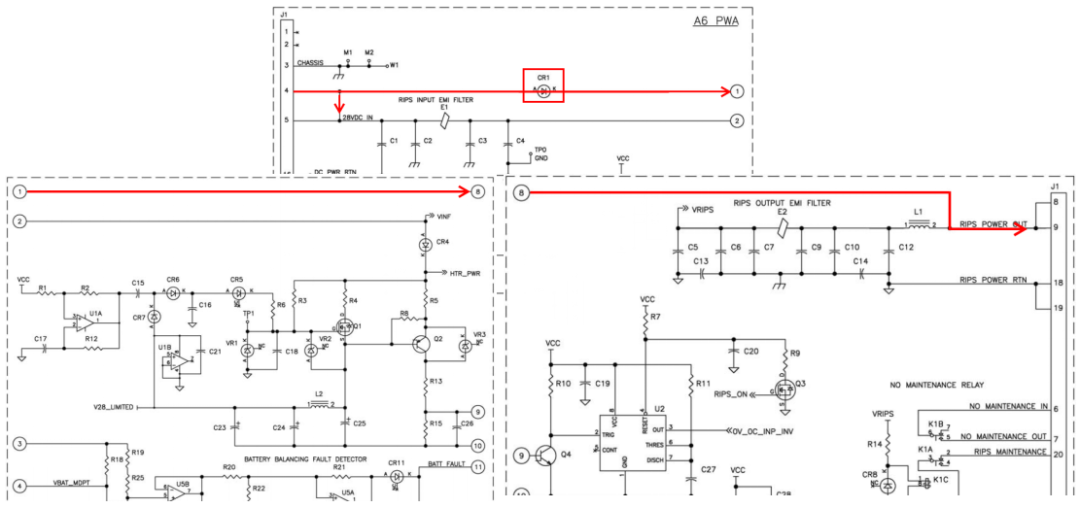

飞机通电后,28V直流电经过VOICE RCDR/RIPS跳开关到达RIPS,开始给RIPS电池充电,同时28V直流电经过RIPS内部的旁通二极管直接到达RIPS输出端。
当进行CVR测试时,需要确认CVR控制面板的绿色状态灯点亮,同时耳机能够听到测试谐音。

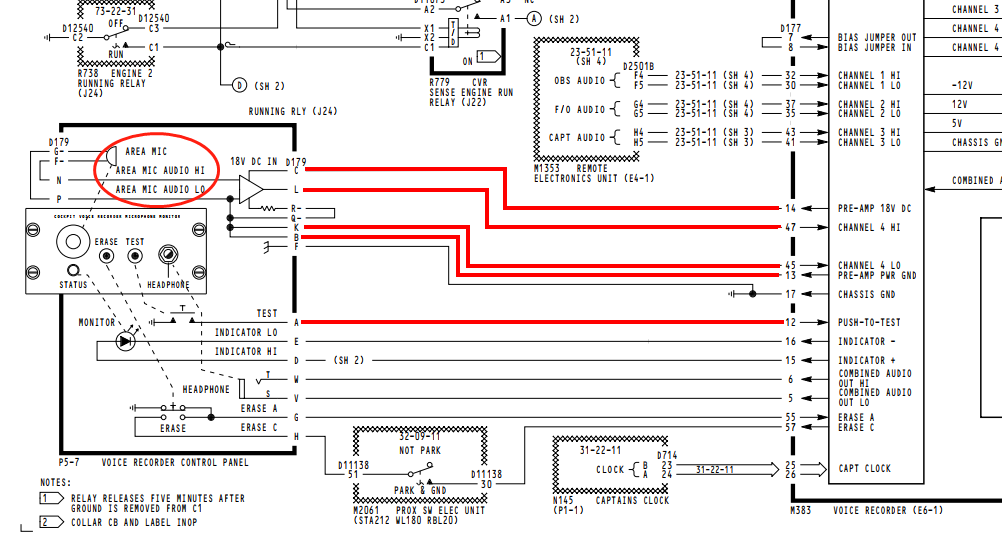

通过SSM可知,CVR控制面板的收音MIC与耳机插孔供电逻辑由CVR控制。

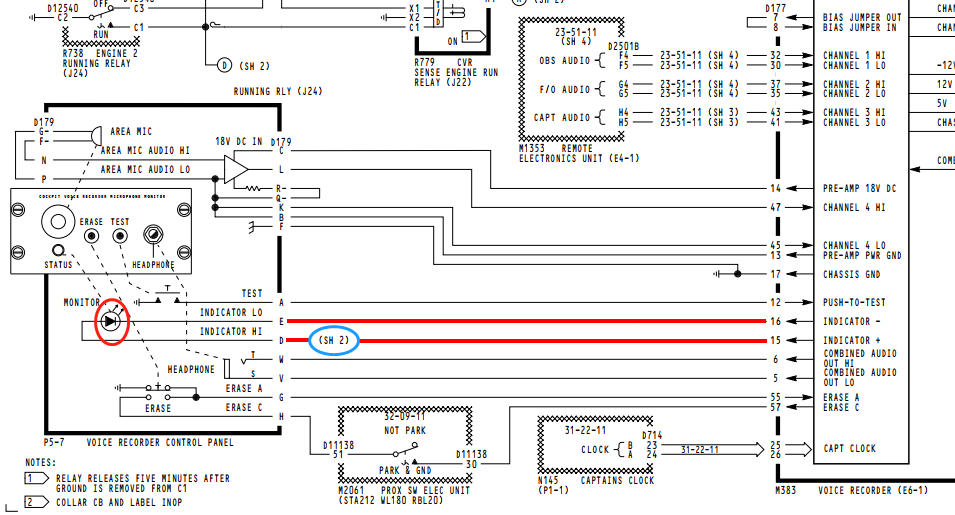

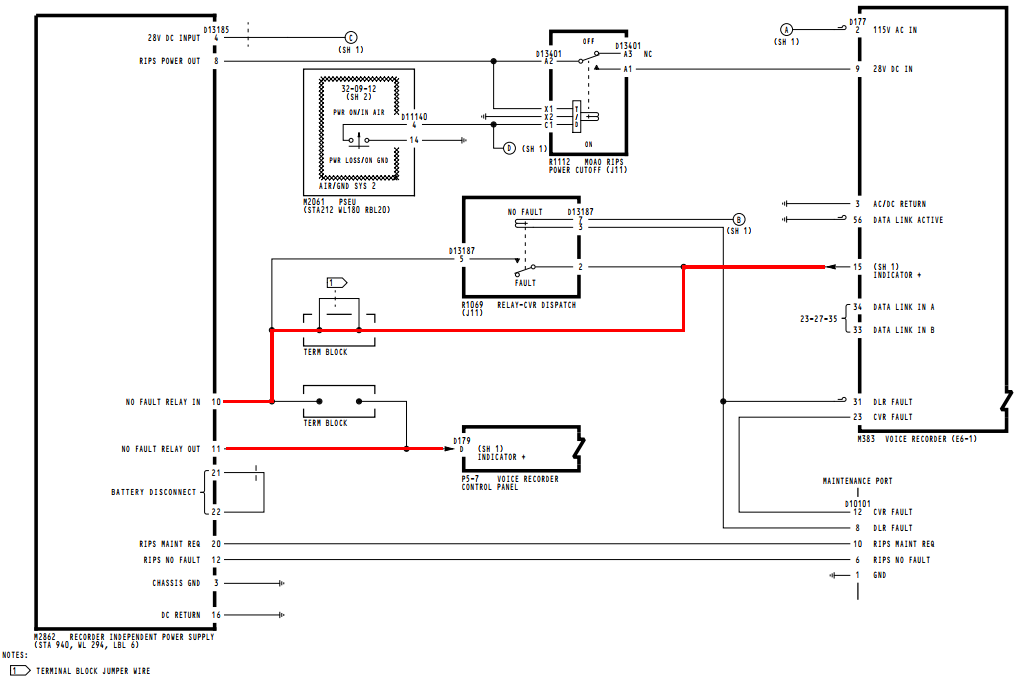

而CVR控制面板的状态灯的供电同时受CVR和RIPS控制。
对于本例中CVR测试时状态灯不亮,但耳机能听到谐音,由于RIPS故障,导致RIPS的D13185插头的Pin 11无法向CVR控制面板的发光二极管供电,从而无法点亮状态灯。
拆下RIPS电池故障依旧,同时根据AMM及FIM中对RIPS相应维护点的测量,可以确认RIPS底座故障,更换RIPS组件后故障排除。

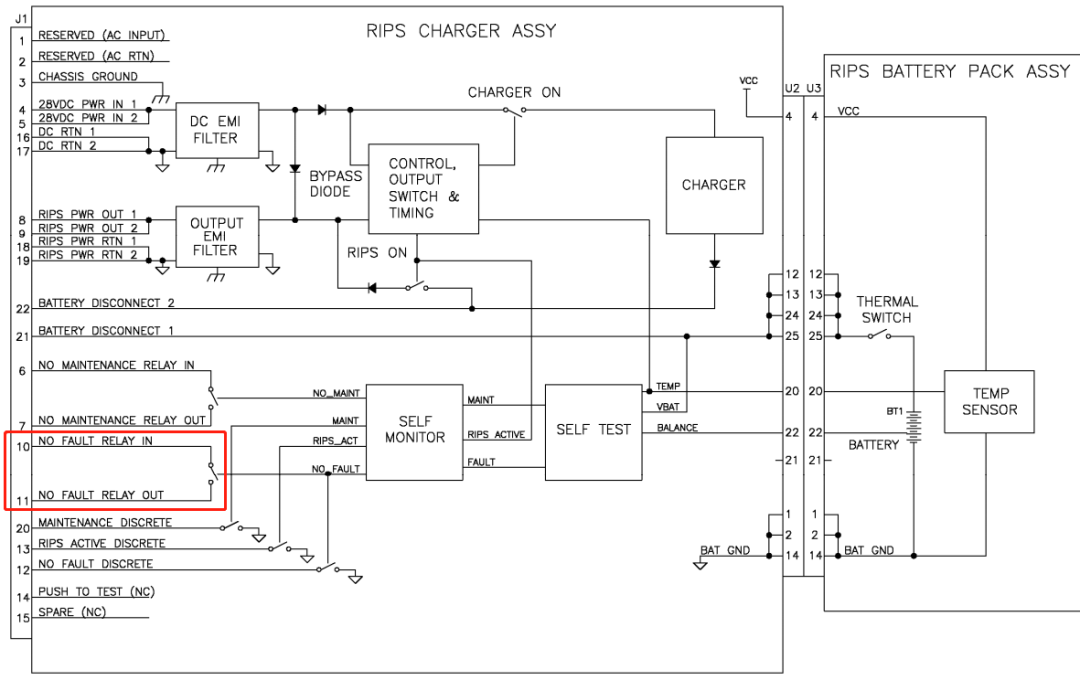

1、RIPS内部有RIPS自检电路,用于监控RIPS内部功能,包括监控RIPS电池容量,以确定电池是否能够为CVR供电10分钟,当无法满足时,使RIPS的D13185插头的Pin 11无输出,故而无法点亮状态灯。

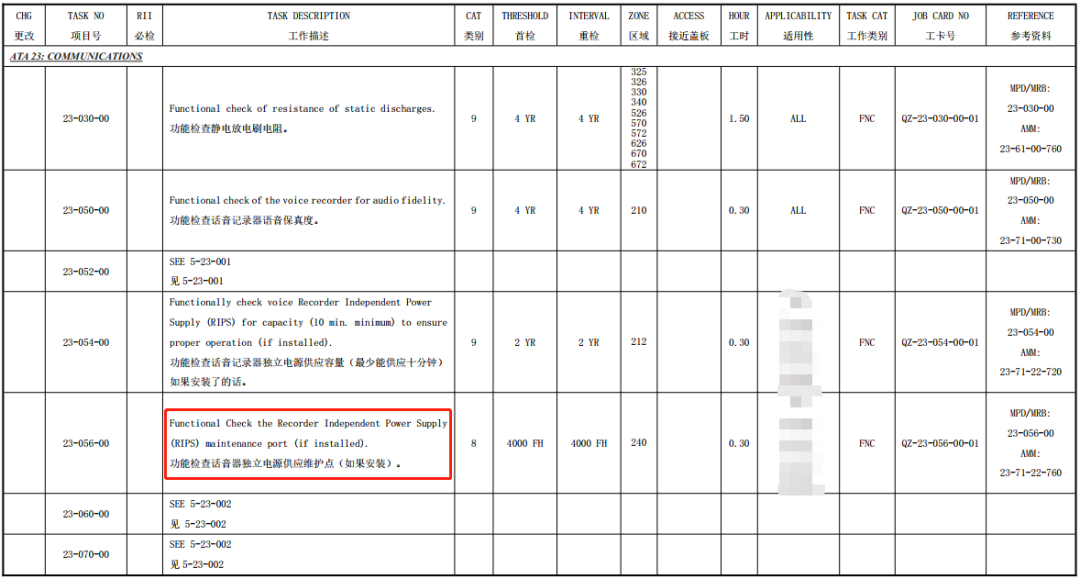

2、当遇到相关故障时,依据AMM或FIM对RIPS维护点的检查可以快速判断故障源,MP中对此工作也有相应的时限要求。由于RIPS电池性能受环境、温度、湿度等运行条件影响较大,RIPS更换频率相对较高。

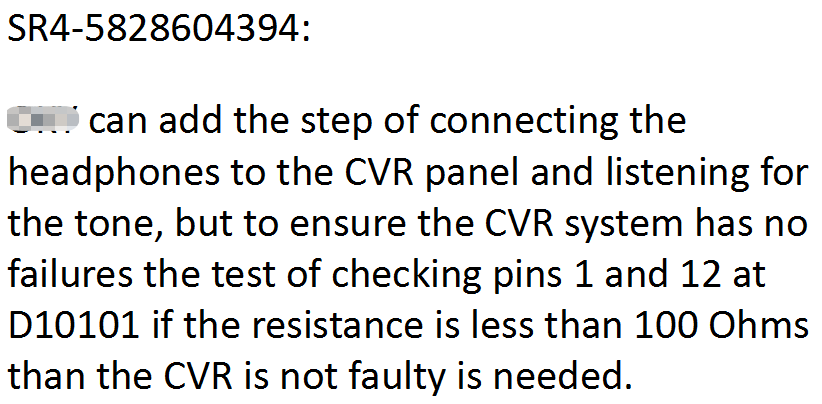

3、根据波音SR回复的内容,当CVR测试时状态灯不亮,但耳机内能够听到测试谐音与环境音时,可以测量RIPS维护点1、12之间的电阻,如果电阻小于100欧,则可以认为CVR系统正常。

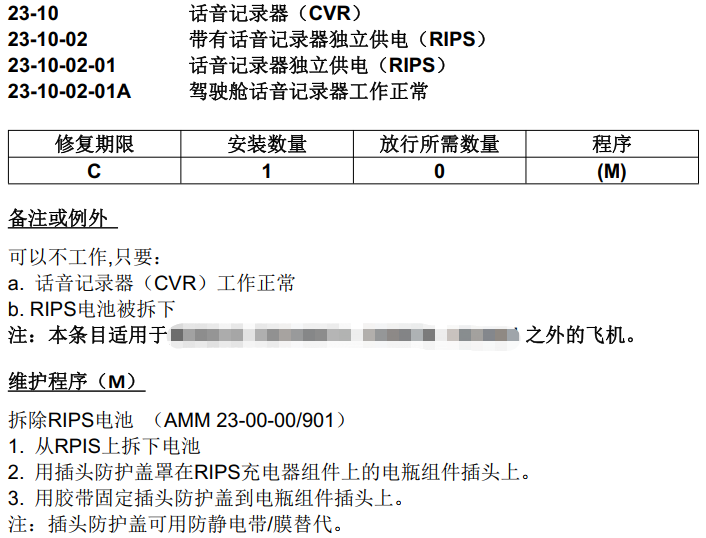

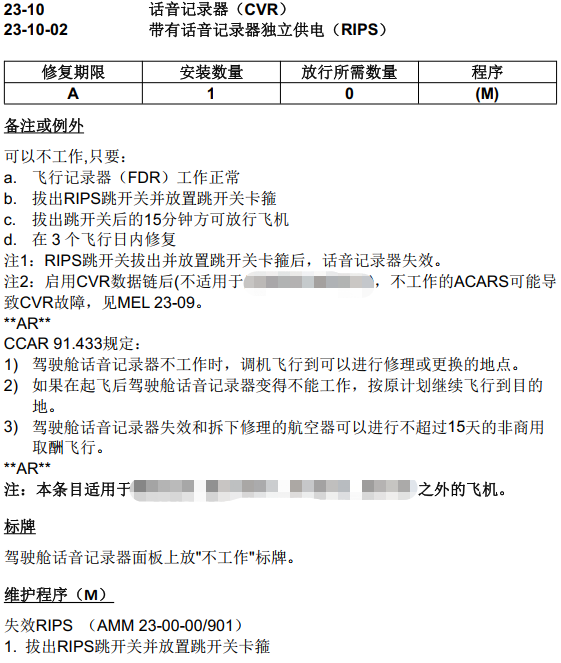

4、MEL中有保留RIPS的条目,也有保留RIPS电池的条目,由于CVR供电先经过RIPS再供给CVR,保留RIPS时需要断开RIPS跳开关,此时CVR因无供电而失效。根据局方规定,日常运行中很难依据此条目放行飞机。
而当RIPS电池故障时,需要拆下RIPS电池,此时进行CVR测试时状态灯正常点亮,耳机也能够听到测试谐音,对CVR系统没有任何影响。
|
