案例分享 | 空调ACM连接管路力矩

ryn_82 · 发表于 2022-10-1 15:13:52

分享即成长。大家好，欢迎关注阮工频道

AMM手册中很多地方都是标准力矩，所以厂家不会列出，这给航线人员确实带来很大不便。

只能查一个少一个了。

737NG 更换ACM和空调散热器

更换机组氧气瓶AMM在737NG AMM更换的ACM程序中，没有给出相关管路连接的力矩：

案例分享 | 空调ACM连接管路力矩-2.jpg

案例分享 | 空调ACM连接管路力矩-3.jpg

这里已一架737-800飞机为例，查找这3处管路的连接力矩。

1

flex hose 1 [19]

首先我们应该查找此管路接头的件号。

案例分享 | 空调ACM连接管路力矩-4.jpg

这里已知ACM的件号是2206400-2，以件号搜索IPC：

案例分享 | 空调ACM连接管路力矩-5.jpg

随便点开一个，比如IPC 21-51-04-01A。

案例分享 | 空调ACM连接管路力矩-6.jpg

可以看到这里列出的是ACM及其下级部件的，所以需要去其上级（NHA）找。打开IPC 21-51-04-01同样发现不是我们要找的：

案例分享 | 空调ACM连接管路力矩-7.jpg

继续找NHA，IPC 21-51-03-01A，可以找到我们需要的管子：

案例分享 | 空调ACM连接管路力矩-8.jpg

案例分享 | 空调ACM连接管路力矩-9.jpg

案例分享 | 空调ACM连接管路力矩-10.jpg

管子的件号是AS117-08-0095或AS117-08-0100，ACM上接头的件号是MS21902W8或AS5230W0808。波音网SPW里查到接头尺寸和材料（铝）：

案例分享 | 空调ACM连接管路力矩-11.jpg

案例分享 | 空调ACM连接管路力矩-12.jpg

因为接头材料为铝，强度级别最低，所以这样不用再查管子上的接头材料了。直接使用AMM 20-50-11标准力矩表220：

案例分享 | 空调ACM连接管路力矩-13.jpg

可以得到此处管子和转接头力矩均为280磅寸。

2

flex hose 2 [23]

这根管子在前面的IPC里没有，如果你不想翻IPC找其所在IPC章节的话，可以通过图纸来找。通过前面的IPC的MODULE NUMBER：213A1001-11 REV A

案例分享 | 空调ACM连接管路力矩-14.jpg

在波音网图纸中查找213A1001-11：

案例分享 | 空调ACM连接管路力矩-15.jpg

打开213A1001-11#A的MPL图纸，得到图纸号为213A1001-11 SHEET 28：

案例分享 | 空调ACM连接管路力矩-16.jpg

可以我们要找的管路在图纸213A1004里：

案例分享 | 空调ACM连接管路力矩-17.jpg

使用件号和机号搜索，可以得到这架飞机适用的组件号为213A1004-11：

案例分享 | 空调ACM连接管路力矩-18.jpg

使用213A1004-11搜索得到IPC 21-51-53-06：

案例分享 | 空调ACM连接管路力矩-19.jpg

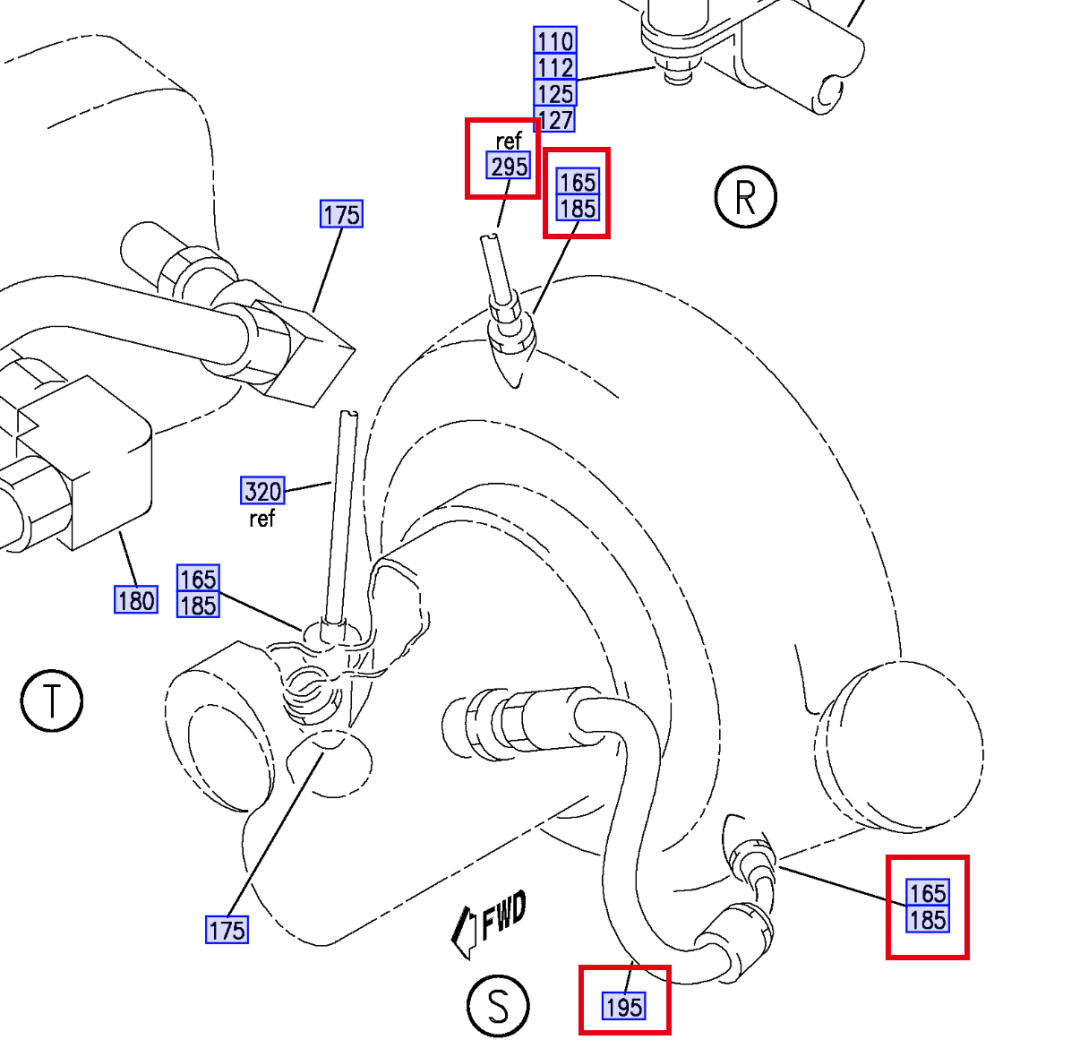

打开相应IPC后可以得到管子的件号和接头的件号：

案例分享 | 空调ACM连接管路力矩-20.jpg

案例分享 | 空调ACM连接管路力矩-21.jpg

案例分享 | 空调ACM连接管路力矩-22.jpg

波音网SPW中得到ACM上转接头AS5230W0606的材料和尺寸：

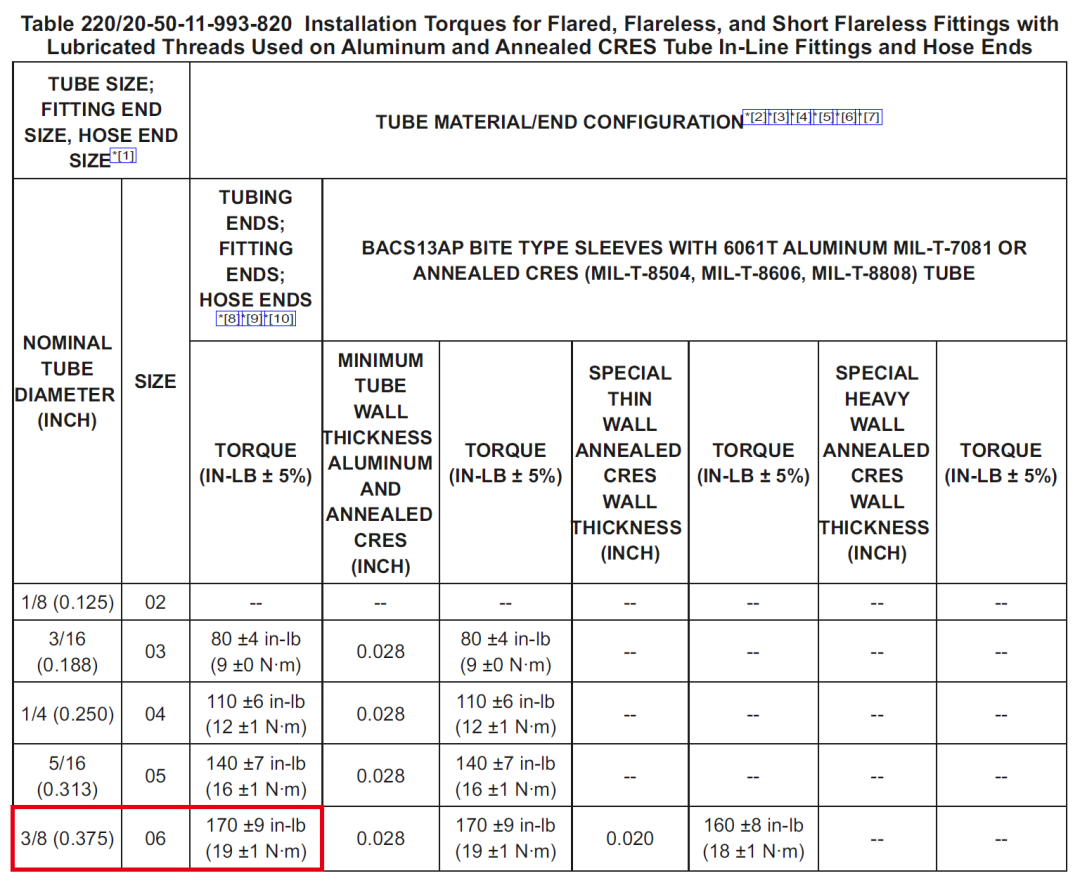

因为材料为铝，从表220中可以得到此处管子和转接头的力矩都是170磅寸：

案例分享 | 空调ACM连接管路力矩-24.jpg

3

sense line [12]

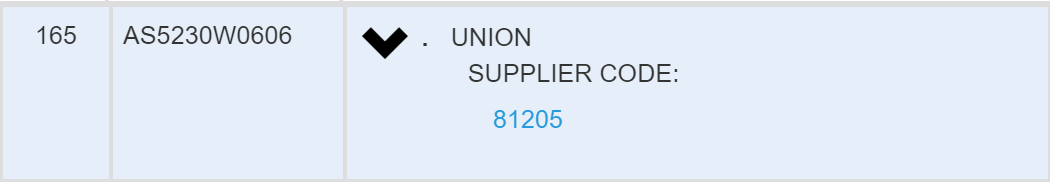

同前面一步，IPC 21-51-53-06中找到件号，由于转接头也是AS5230W0606，材料为铝：

从表220中可以得到此处管子和转接头的力矩都是170磅寸：

以上可以得到3处与ACM相连接的管路及转接头的力矩（使用前注意核对）：

案例分享 | 空调ACM连接管路力矩-29.jpg

这里给的确定管子材料和尺寸都是通过波音网SPW，其实知道件号后从AMM 20-10-51中也能确定：

案例分享 | 空调ACM连接管路力矩-30.jpg

案例分享 | 空调ACM连接管路力矩-31.jpg

比如由件号AS5230W0606可知，其材料为铝，接头两端连接的尺寸均为06
