便携式ADS-B/北斗发射机GAE260BD

北京通航电科 · 发表于 2022-9-23 13:44:27

1. 设备概述
1.1 设备功能
GAE260BD是一款高效率、小体积实现航空器全空域监视的机载便携式发射设备，主要为不具备ADS-B功能航空器、机场场面车辆，以及地面障碍物等实现ADS-B监视功能。其独有的北斗短报文和ADS-B数据链一体化设计，满足全空域长距离监视需求。
GAE260BD不需要与飞机进行任何接口交联，其自带电池仓和信号收发的天线，电池仓完整充电一次可以提供发射器连续独立工作10小时以上。GAE260BD同时具备外接电源接口，可以根据需要外接其他供电设备进行长期连续工作。
GAE260BD体积小巧，自带LCD用户操控面板，可方便快捷的根据用户需求进行参数配置，有效降低用户在业务转换过程中的操作复杂度，提升用户业务效率。简洁的参数选项操作无需专门培训即可参考说明书进行作业。

1.2 设备特点
GAE260BD使用1090数据链和北斗数据链同时传输航空器信息。在ADS-B地面站监视范围内，提供实时、连续的ADS-B数据；在超出ADS-B地面站监视范围外，使用北斗数据链传输数据，数据传输率由北斗SIM卡级别确定。通过这两种数据传输方式，GAE260BD可以实现航空器的全空域ADS-B监视功能。

2. 设备介绍
2.1 设备外观

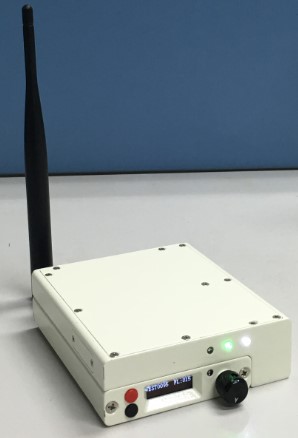

GAE260BD的整机如图所示：

2.2 主要技术指标

ADS-B性能指标
序号	类别	性能要求
1	发射功率	250瓦
2	射频信号中心频率	1090MHz±100KHz
3	GNSS定位精度	优于5米
4	输出报文	DF18（ICAO，呼号，经纬度，高度，速度，航向等）
5	外部供电电压	DC7~25V
6	使用时间	≥12小时
北斗性能指标
1	发射功率		5瓦
2	接收灵敏度		≤-127.6dBm
3	报文格式		自定义
4	通信频次		≤60秒（依赖于用户使用的SIM卡级别，设备自动识别）

2.3 发射机组件清单

序号	设备名称	单机数量	主要功能
1	GAE260BD主机	1	主机（内部集成GPS和北斗天线）
2	ADS-B全向天线	1	信号发射
3	充电器	1	主机充电
4	外置GPS天线	1	非标配选件（GPS天线标配为内置，可选配外置GPS天线）

更多信息，请访问 www.gaetech.com.cn
