分享即成长。大家好,欢迎关注阮工频道

关于737NG飞机发动机风扇整流罩打开撑杆:

维护提示 | 风扇整流罩打开撑杆装回的方向-1.jpg

其头部并不是对称的,一边是明显的凸出的圆弧型,另一边则相对较直一些。当然更主要的是抓子的开口是有方向的。

维护提示 | 风扇整流罩打开撑杆装回的方向-2.jpg


而风扇整流罩上的固定座支架是没有方向的:

维护提示 | 风扇整流罩打开撑杆装回的方向-3.jpg

在撑杆在装回并固定到风扇整流罩上的固定座上以后,会存在两种情况:

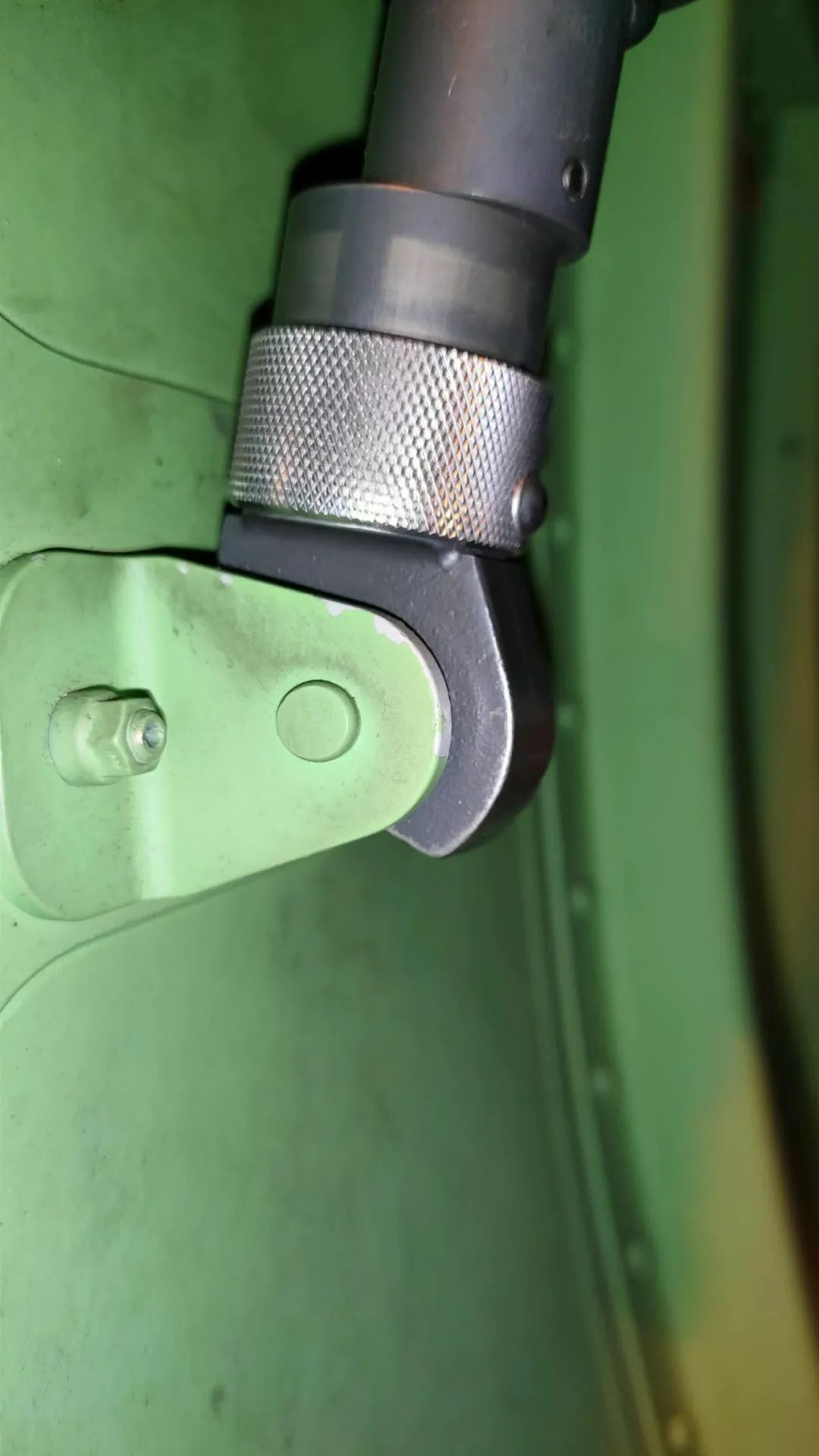

凸边在外面

维护提示 | 风扇整流罩打开撑杆装回的方向-4.jpg

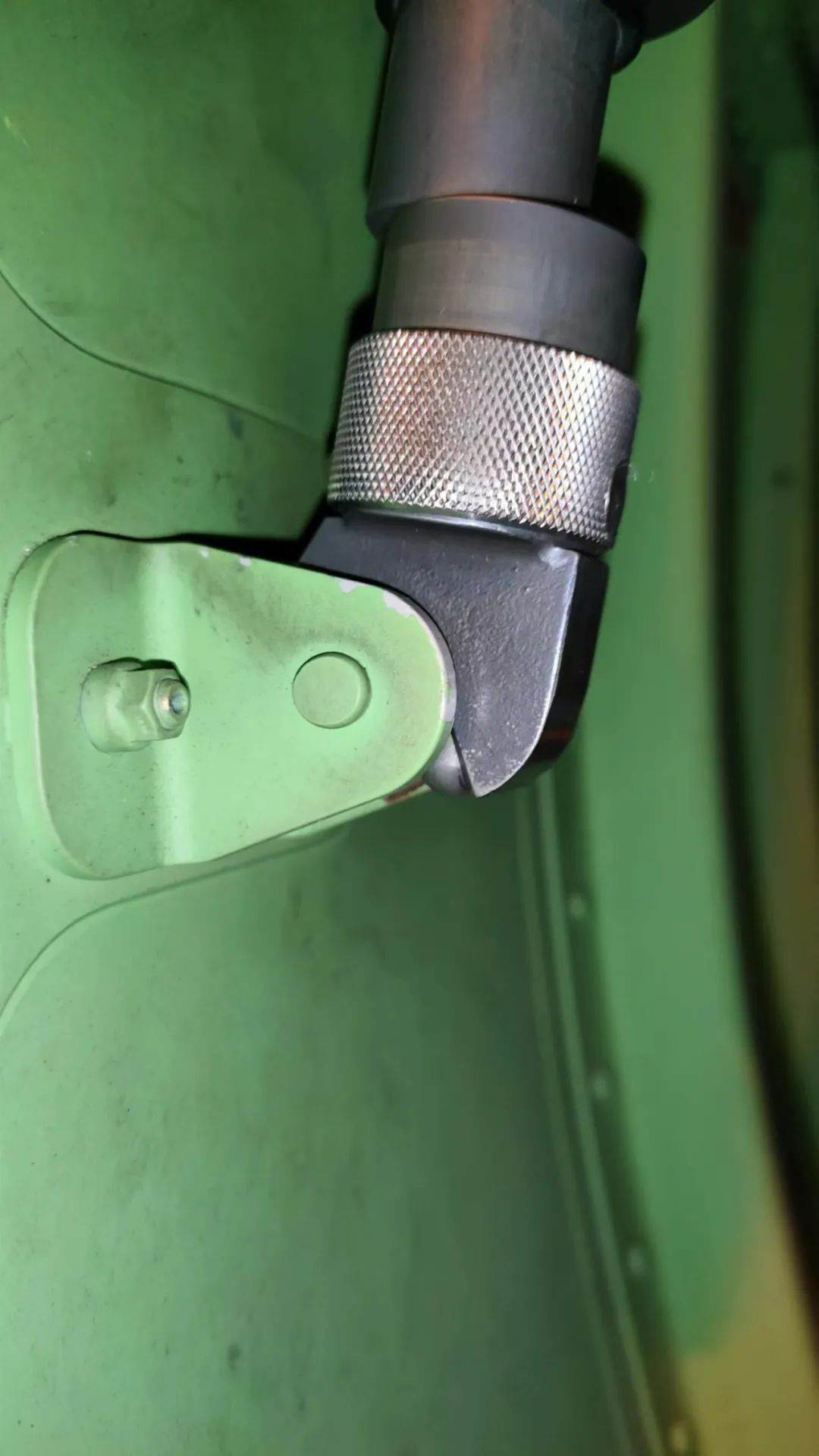

直边在外面

维护提示 | 风扇整流罩打开撑杆装回的方向-5.jpg

根据维修人员的反馈,实际中大多数情况下是凸边在外面的,也有少数情况下发现是直边在外面的。那么到底哪一个是正确的呢?还是说就没有要求呢?

先看AMM手册:

维护提示 | 风扇整流罩打开撑杆装回的方向-6.jpg

维护提示 | 风扇整流罩打开撑杆装回的方向-7.jpg

AMM手册中确实没有要求,而且AMM手册中的参考图也画的也只是一个大概的样子,此时我们可以参考IPC。

参考IPC 71-11-02-10-280:

维护提示 | 风扇整流罩打开撑杆装回的方向-8.jpg 维护提示 | 风扇整流罩打开撑杆装回的方向-9.jpg

可以看出凸边在外面是正确的。

| 凸边在外面

| 直边在外面

如果把凸边装里面,取出时容易卡住,不方便拿出来。

其实根据杆端头抓子的朝向也很容易明白:如果凸边在外面,拿出的时候是往外拽的;如果直边在外面,拿出的时候得往里拽,明显容易碰到风扇整流罩和产生干涉。

平时关闭风扇整流罩时注意留意一下。已经建议厂家在AMM手册中加入相应提示。






推荐阅读:



欢迎关注微信公众号:阮工频道
回复

使用道具 举报

2

主题

5

帖子

401

积分

机务学徒工

Rank: 3Rank: 3

积分
401
发表于 2022-9-7 21:34:05 来自手机 | 显示全部楼层 来自: 中国北京
会不会有一种可能,直边在外面的话,可以在锁定机构意外解锁后仍能让撑杆保持在锁定位?从而防止撑杆对飞机部件造成损伤?
回复 支持 1 反对 0

使用道具 举报

4

主题

13

帖子

482

积分

机务学徒工

Rank: 3Rank: 3

积分
482
发表于 2022-9-8 08:40:12 来自手机 | 显示全部楼层 来自: 中国
一个月工资多少?
回复 支持 反对

使用道具 举报

2

主题

9

帖子

351

积分

机务学徒工

Rank: 3Rank: 3

积分
351
发表于 2022-9-8 09:00:32 来自手机 | 显示全部楼层 来自: 中国河北石家庄
回复 支持 反对

使用道具 举报

7

主题

535

帖子

518

积分

机务学徒工

Rank: 3Rank: 3

积分
518
发表于 2022-9-8 13:28:22 来自手机 | 显示全部楼层 来自: 中国

讲奉献,不谈待遇,奉献久了境界就高了,各种专业知识也可以融会贯通了。
回复 支持 反对

使用道具 举报

0

主题

5

帖子

350

积分

机务学徒工

Rank: 3Rank: 3

积分
350
发表于 2022-9-8 18:36:06 来自手机 | 显示全部楼层 来自: 中国北京
xmz9 发表于 2022-09-08 13:28
讲奉献,不谈待遇,奉献久了境界就高了,各种专业知识也可以融会贯通了。

然后就没有然后了,我还是傻傻的呆在需求金字塔的底层吧
回复 支持 反对

使用道具 举报

814

主题

3396

帖子

6184

积分

随机机械师

Rank: 9Rank: 9Rank: 9

积分
6184

东航中国民航大学在线王实名认证人气写手荣誉顾问解疑达人

 楼主| 发表于 2022-9-17 07:52:33 来自手机 | 显示全部楼层 来自: 中国河北

厂家计划在15th February, 2023版AMM程序中加入NOTE,提示正确的安装方向。
