[附件修理] 这种铭牌上的二维码终于搞清楚了

[复制链接]

1

主题

5

帖子

513

积分

机务学徒工

Rank: 3Rank: 3

积分
513
发表于 2022-7-1 15:00:03 | 显示全部楼层 |阅读模式 来自: 中国北京
最近在做某些部件的修理的时候,发现有些部件铭牌或者零件表面带有一个二维码,好奇的我就拿着手机去扫,用了各种常用的APP去扫,都扫不出来,这顿时引起了我的兴趣,通过查资料,看文献,终于对这种二维码有了一个较为深入的了解。

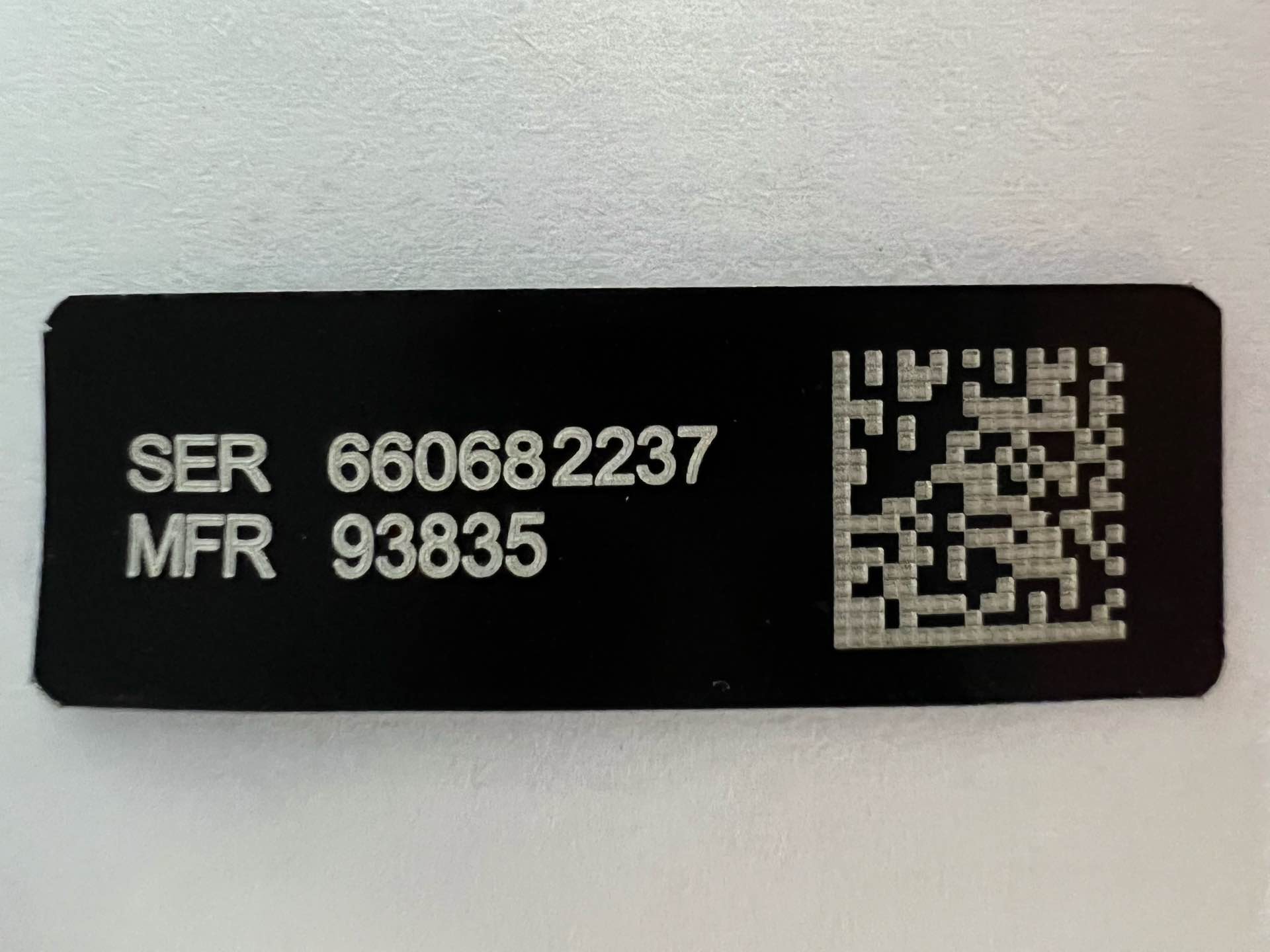

这种二维码长相如下:

右边的二维码


你可以用你的手机识别一下右边的二维码,看看是否能够读出上面的信息。
很显然,你会失败的,用你手机上的微信,百度,微博,浏览器之类的识别扫描基本都是无视这种二维码的存在,为什么呢?这到底是一种什么样的神仙编码,让我们读不到它的信息?
1、二维码
日常我们所说的二维码,基本都是这样。


的确,它确实是二维码,但二维码却不仅仅只有这一种,准确的说这种码叫QR码,英文称作QR code,全称是quick response code 译作快速响应码,是日本一家叫做Denso的公司发明的。因其位置特征很明显,易于识别,因此常被用于日常消费领域和信息管理中。

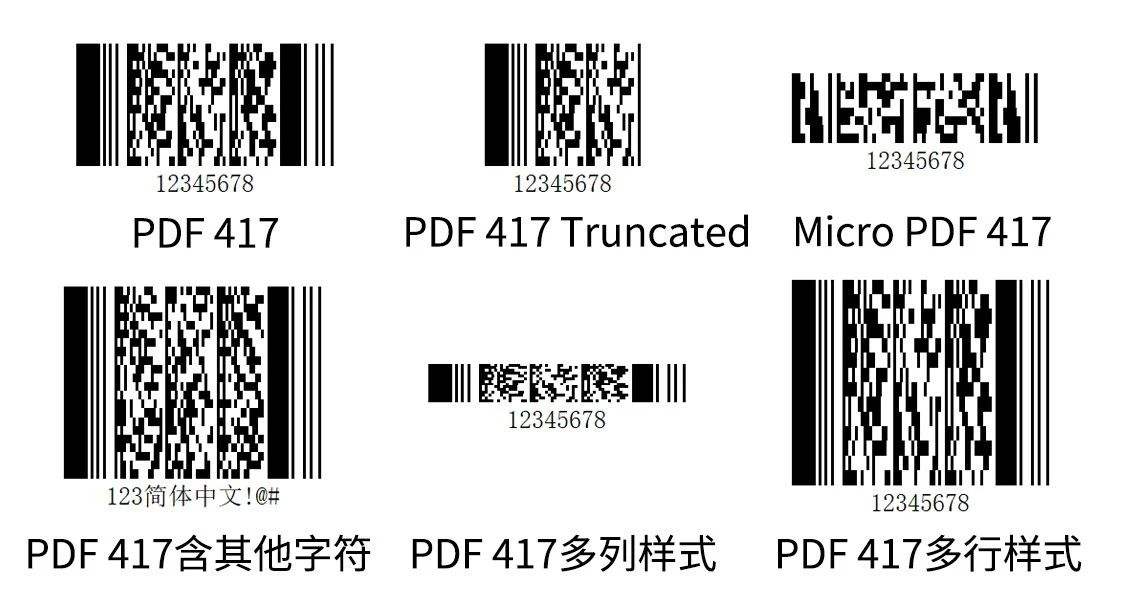

QR码属于矩阵式二维码的范畴,此外还有一种堆叠式二维码也常用于我们日常消费品中,堆叠式二维码是由一维的条码发展而来的,是在一个矩形中按垂直方向堆叠了多个条码而组成。可以通过普通的激光扫描仪器进行识别读取。



矩阵式二维码除了“QR code”,还有一种日常生活中不太常见的datamatrix码,简称DM码,此码由美国国际资料公司研发(international data matrix),是目前所能印刷出的最小尺寸的二维码,可在25平方毫米的面积上存储大约30个数字,具有出色的纠错能力,甚至可以只读取20%的信息即可完整的识别条码内容。

赶紧识别一下内容吧,有惊喜哦


因为DM码具有尺寸小,纠错能力强的特点,特别适合应用于容易被化学试剂污染,工作环境恶劣,易于磨损的小尺寸零部件的识别上。广泛应用于生产制造,零件装配行业。
2、如何识别
看了上面对于DM码的介绍,想必大家已经知道了它是属于二维码的一种,与我们常见的QR码同属二维码大类,但是我们应该如何识别出这种二维码呢,用什么工具识别它,用什么工具生成呢?
对于手机APP来讲,目前我发现有一个叫“SCAN DIT”的工具可以识别这种广泛用于工业零件识别的DM码,虽然扫描起来有点费劲,但是确实能把上面的信息完整的展现出来。

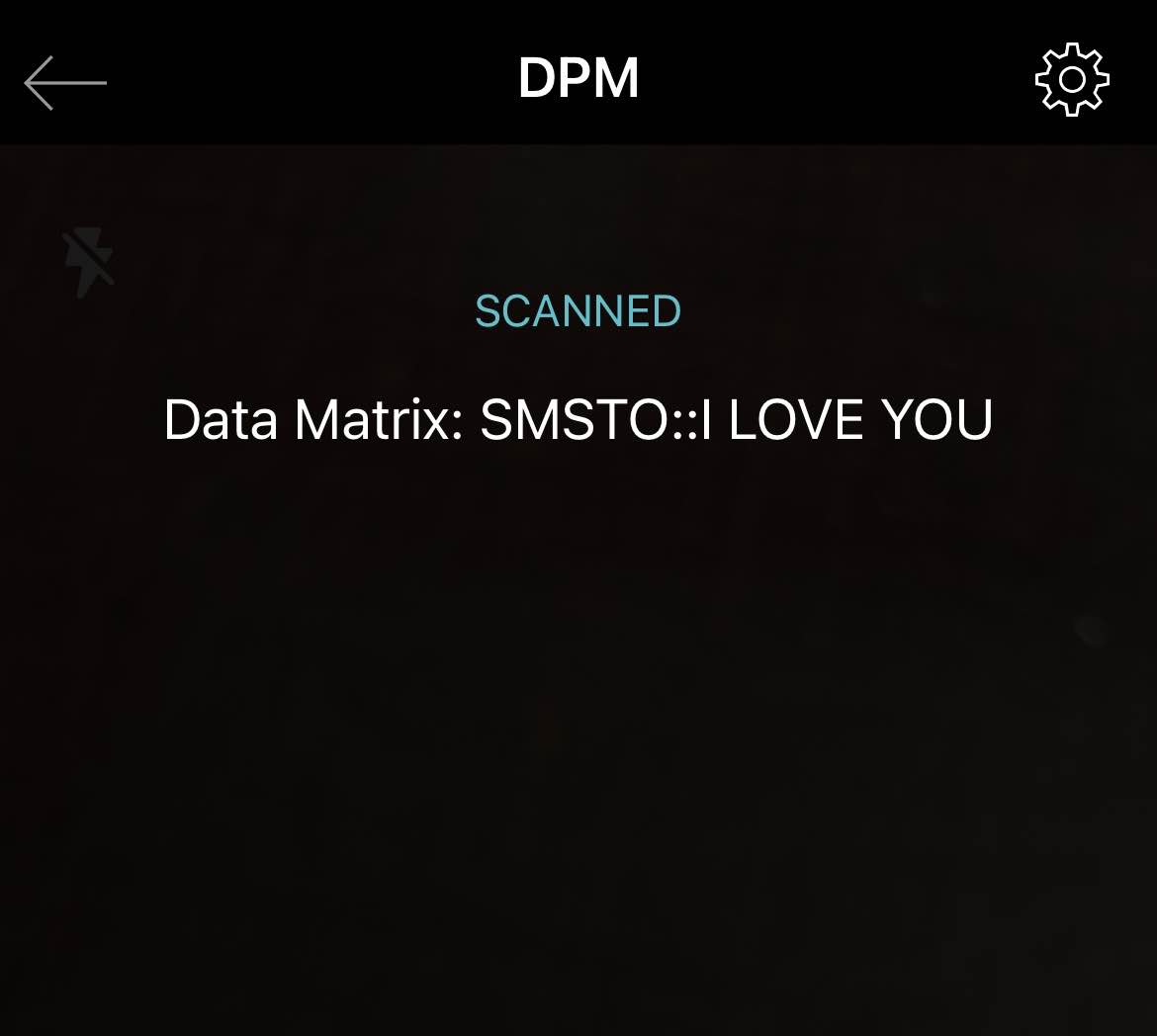

上图的二维码的识别结果


3、怎么生成
至于怎么生成这样的DM码,我目前发现了两种方式;
首先是在搜索引擎搜索Datamatrix Generator,可以找到一个生成工具,在里面输入你想要的文本或者数字,即可生成对应的DM码,当然对于要进行零件雕刻的人来说,主流的激光雕刻软件EZCAD中可以通过选择条码生成器,设置条码语言选择Datamatrix来实现二维码的生成。

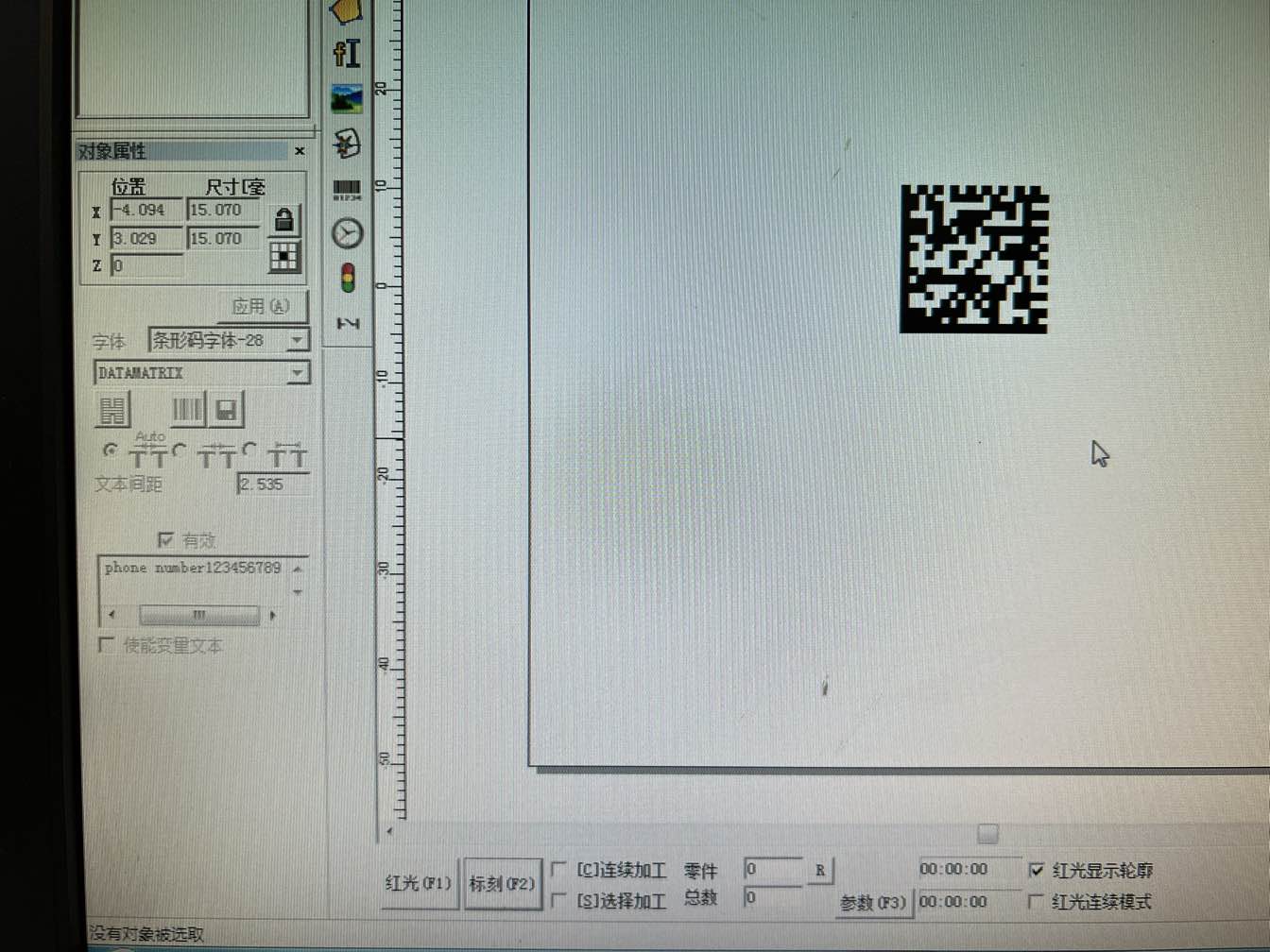

激光雕刻软件界面

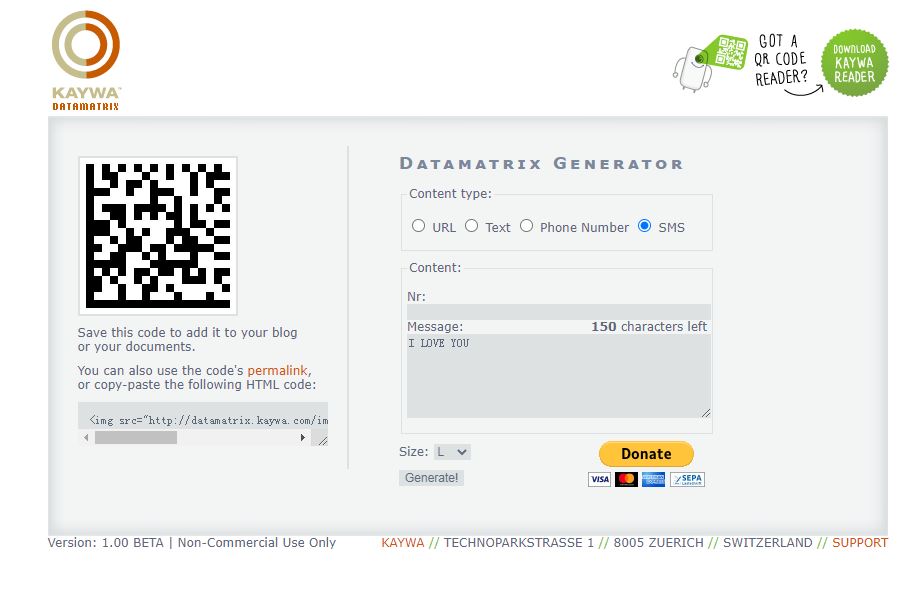

二维码生成器


4、使用
Datamatrix码的特点显而易见,优点是识别特征明显,纠错能力强,抗污染能力强,广泛用于direct part marking(DPM)直接零件标识,通常采用印刷,光刻,雕刻,蚀刻,冲压等多种方式布置于零件表面。当然对于普通人来说,我们还可以用来传递信息。

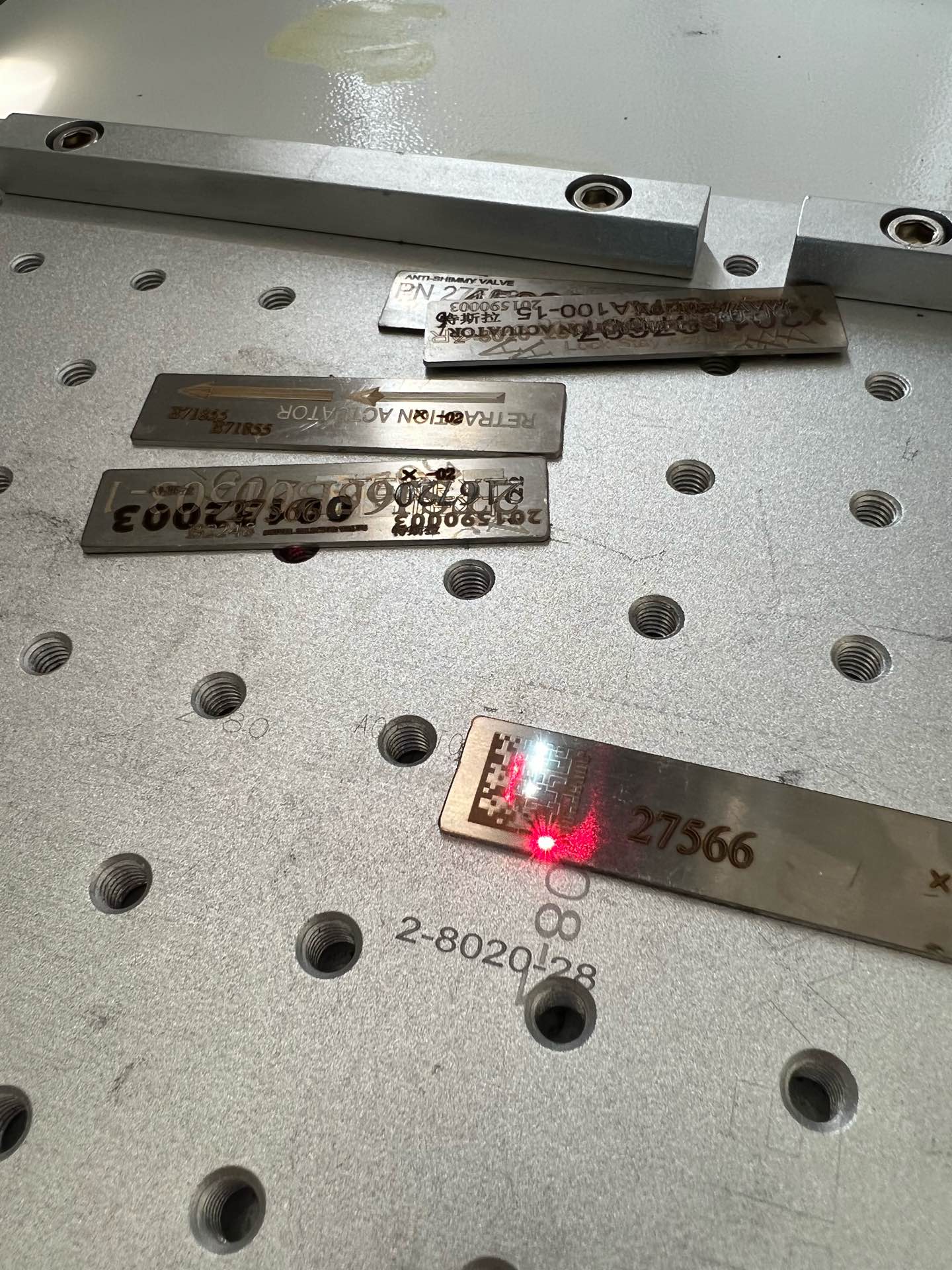

激光雕刻

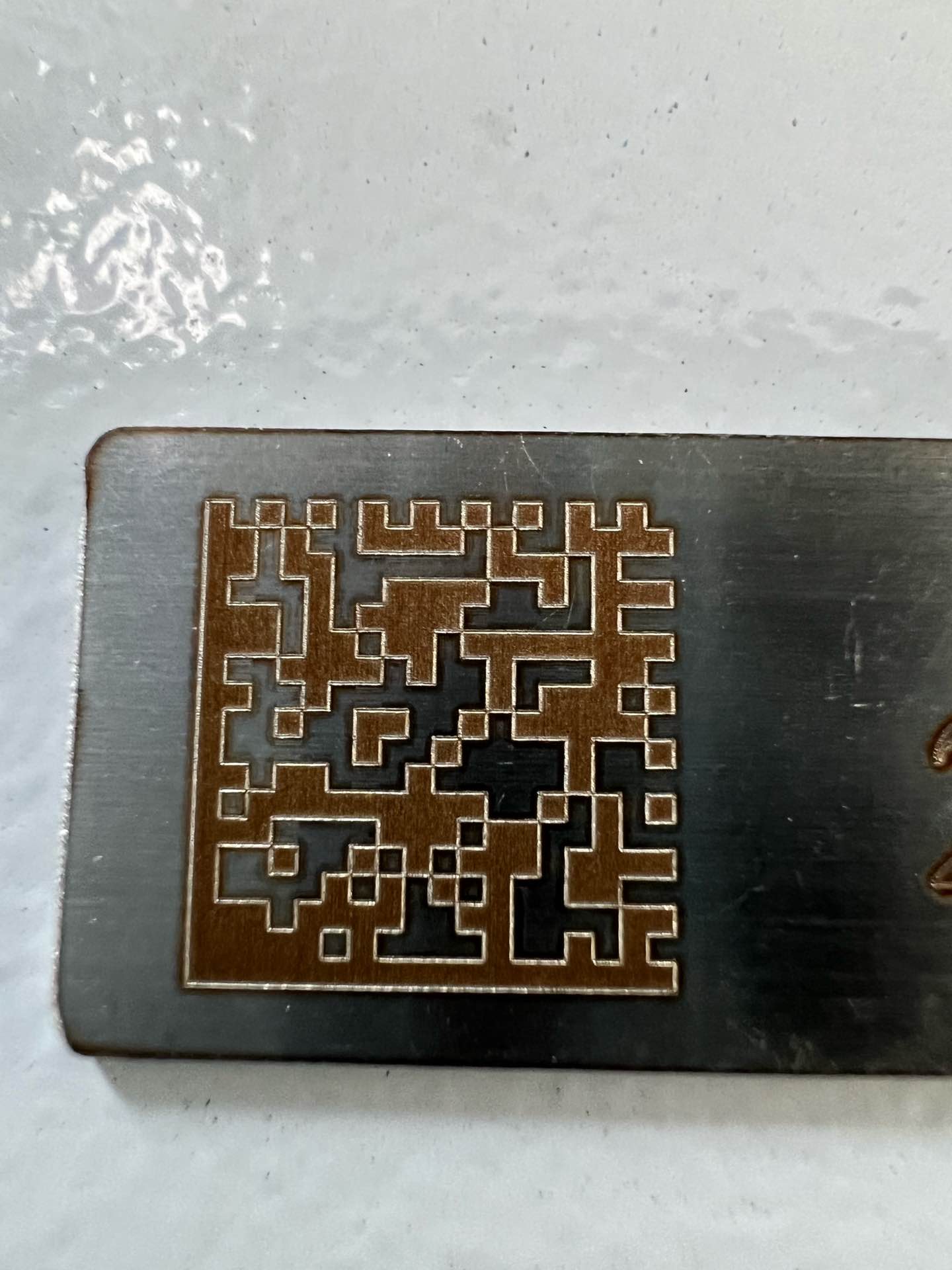

激光雕刻DM码成品,试着扫一下吧



总结一下,这种DM码是二维码的一种,与我们日常消费领域使用的QR码都称作二维码,但是对于DM码来说,我们的手机APP很少有能直接识别的。但是由于它的尺寸可以更小,所以更多的是用来工业零件的标识,用在更小的零部件上都能标识出其生产信息。

回复

使用道具 举报

10

主题

291

帖子

988

积分

机务正式工-无执照

Rank: 4

积分
988
发表于 2022-7-2 00:27:21 来自手机 | 显示全部楼层 来自: 中国浙江温州
回复 支持 1 反对 0

使用道具 举报

9

主题

234

帖子

115

积分

见习机务员

Rank: 2

积分
115

实名认证中航集团在线王

发表于 2022-7-11 13:22:27 | 显示全部楼层 来自: 中国四川成都
涨知识啦
谢谢
回复 支持 反对

使用道具 举报

14

主题

886

帖子

2342

积分

机务正式工-执照F

Rank: 6Rank: 6

积分
2342
发表于 2022-7-11 19:20:20 | 显示全部楼层 来自: 中国江苏南通
感谢分享
回复

使用道具 举报

11

主题

62

帖子

554

积分

机务学徒工

Rank: 3Rank: 3

积分
554
发表于 2022-7-15 15:51:37 | 显示全部楼层 来自: 中国
长知识了,谢谢
回复 支持 反对

使用道具 举报

2

主题

184

帖子

335

积分

机务学徒工

Rank: 3Rank: 3

积分
335
发表于 2022-8-22 23:08:59 | 显示全部楼层 来自: 中国四川成都
我用手机自带的相机扫码,出来就是旁边的信息啊
回复 支持 反对

使用道具 举报

0

主题

3

帖子

150

积分

见习机务员

Rank: 2

积分
150
发表于 2022-9-9 11:32:04 | 显示全部楼层 来自: 中国广东深圳
不错不错  继续支持您找到更多有意思的细节
回复 支持 反对

使用道具 举报

3

主题

30

帖子

134

积分

见习机务员

Rank: 2

积分
134
发表于 2024-1-24 09:50:41 | 显示全部楼层 来自: 中国陕西西安
长知识了,谢谢:lol
回复 支持 反对
