[33灯光] 客舱灯大面积不亮，一张图判断故障源

一架波音737-800飞机，星空内饰构型的，航后检查部分灯光不亮：左右窗灯，前后cove和direct灯，右后COS和bin灯，右后wash灯。

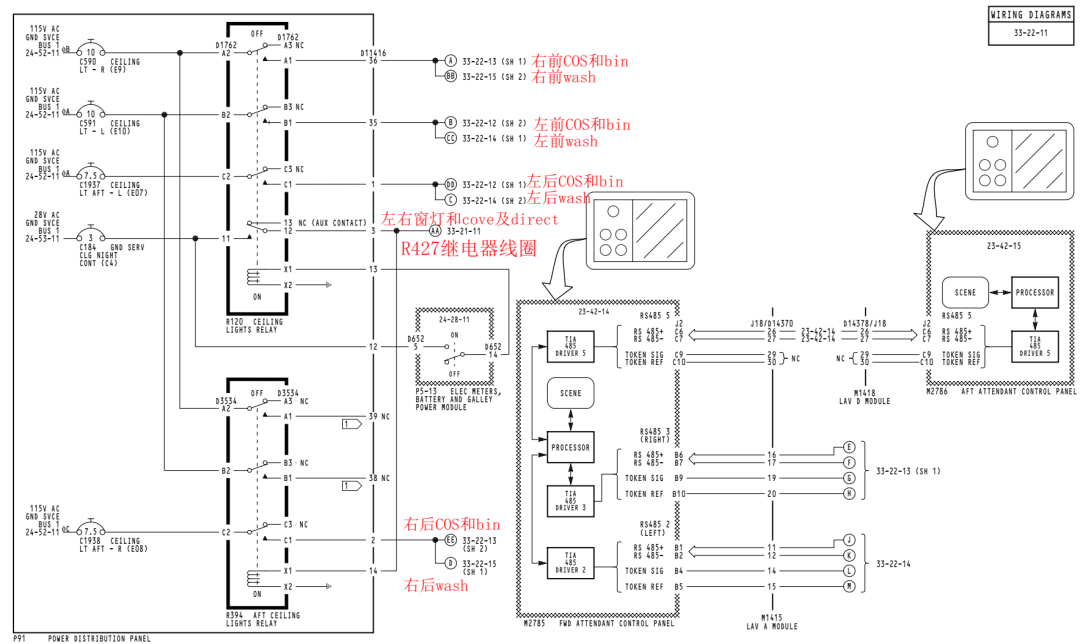

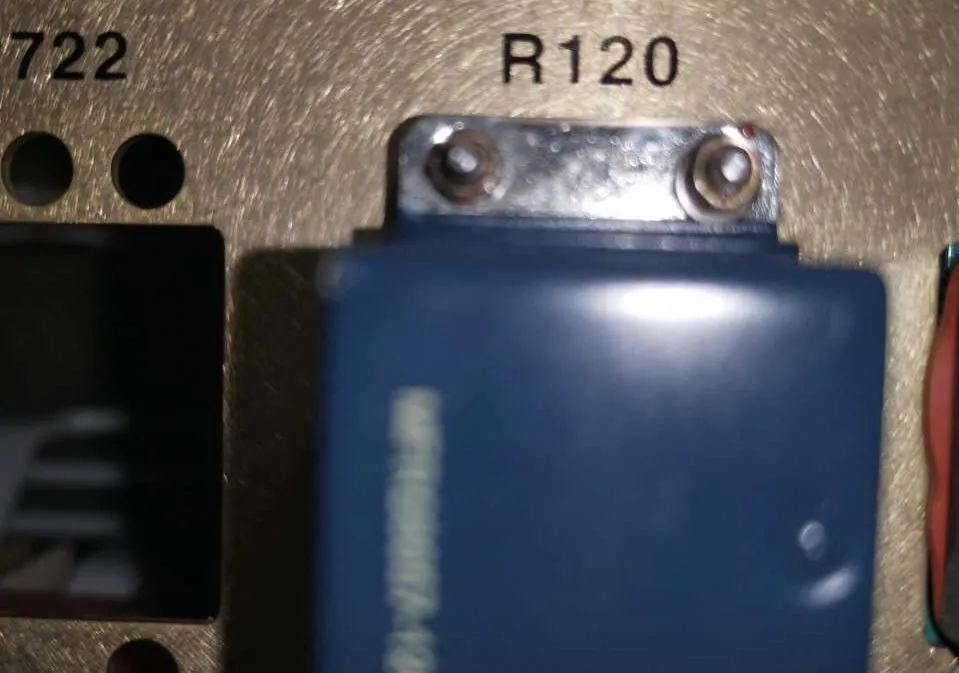

一位不愿意透露姓名的高工根据故障现象，查电源控制线路图，判断R120继电器的pin11-12的开关失效。工作者更换继电器R120后故障排除。

排故这么简单吗？是的，只要明确了哪些灯不亮，再结合电源控制线路分析，很快就能锁定故障件了。

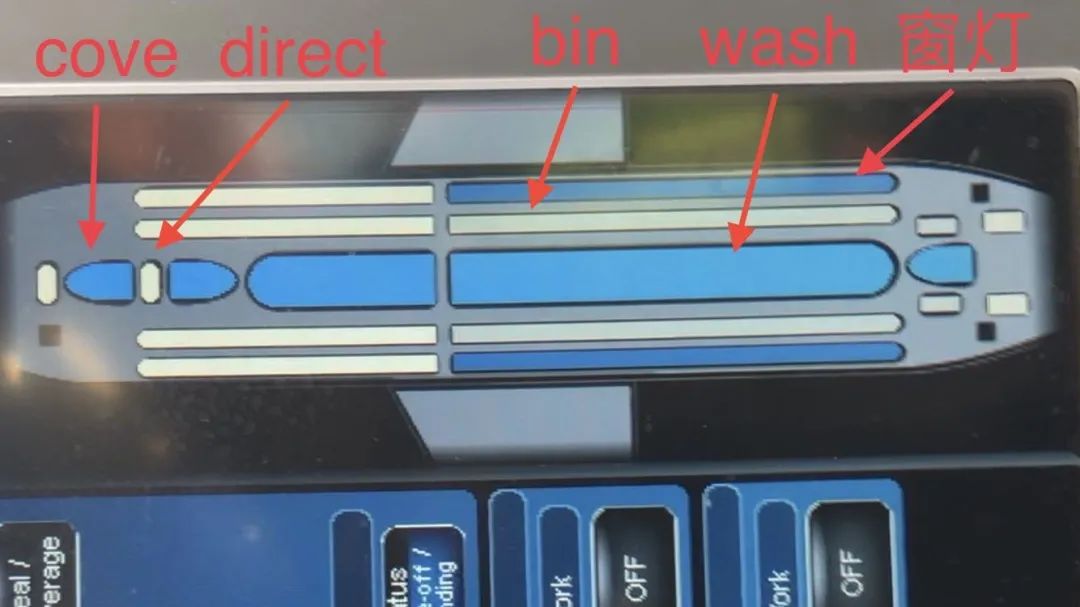

但要能快速对照以上供电图判断故障件，必须弄清楚客舱都有哪些灯和灯的分布。

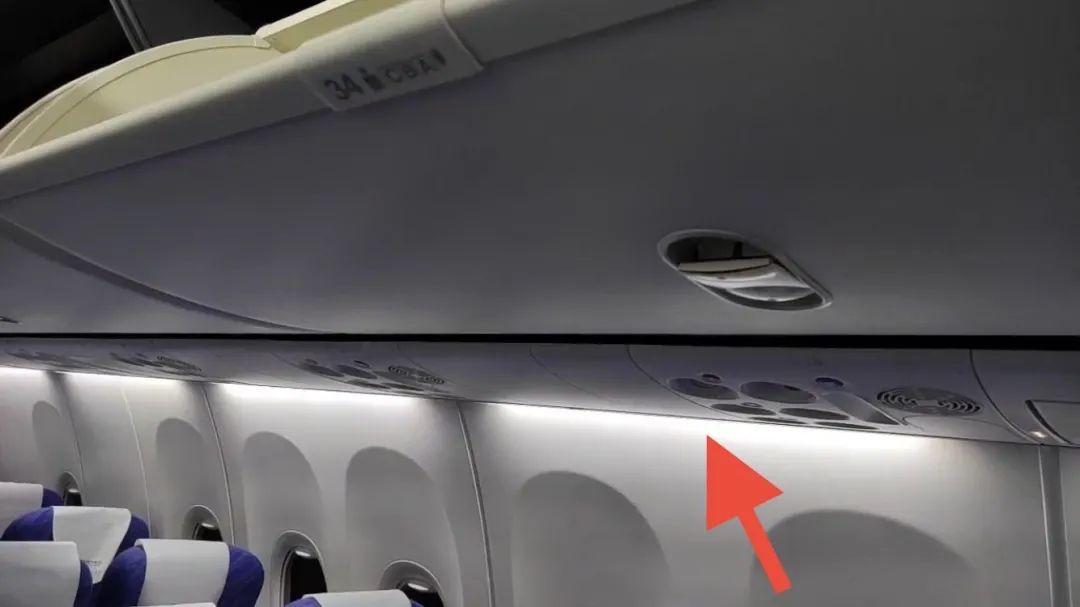

窗灯比较好理解，就在靠窗侧壁板的顶部。窗灯是可以变色的，位置如图。

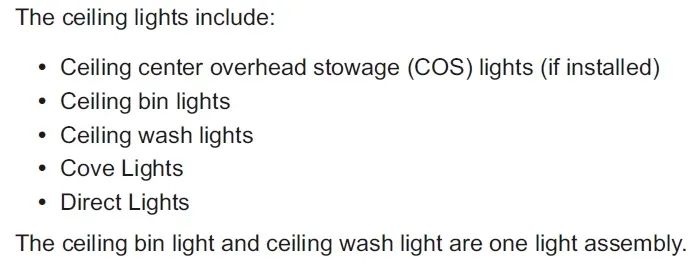

顶灯分有五种，简称分别是COS，bin，wash，cove和direct，全称如下：

其中bin和wash是同一个组件，wash可变色，bin不能变色。还有cove可变色，direct和COS不会变色。

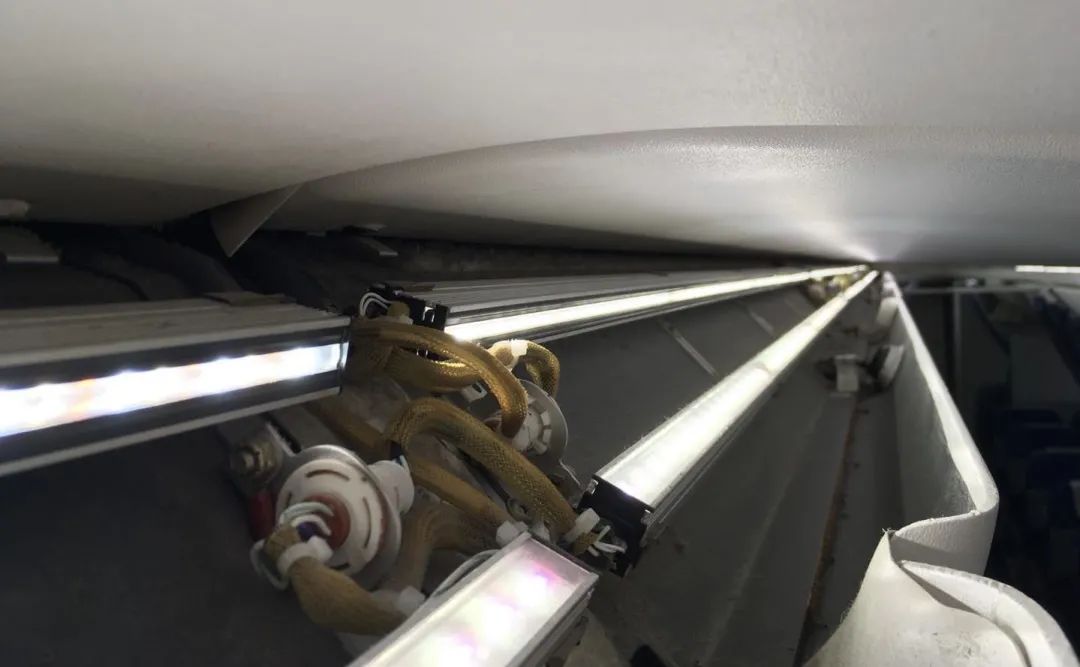

bin和wash灯隐藏在行李架上方，站在客舱地板是看不到灯组件的。

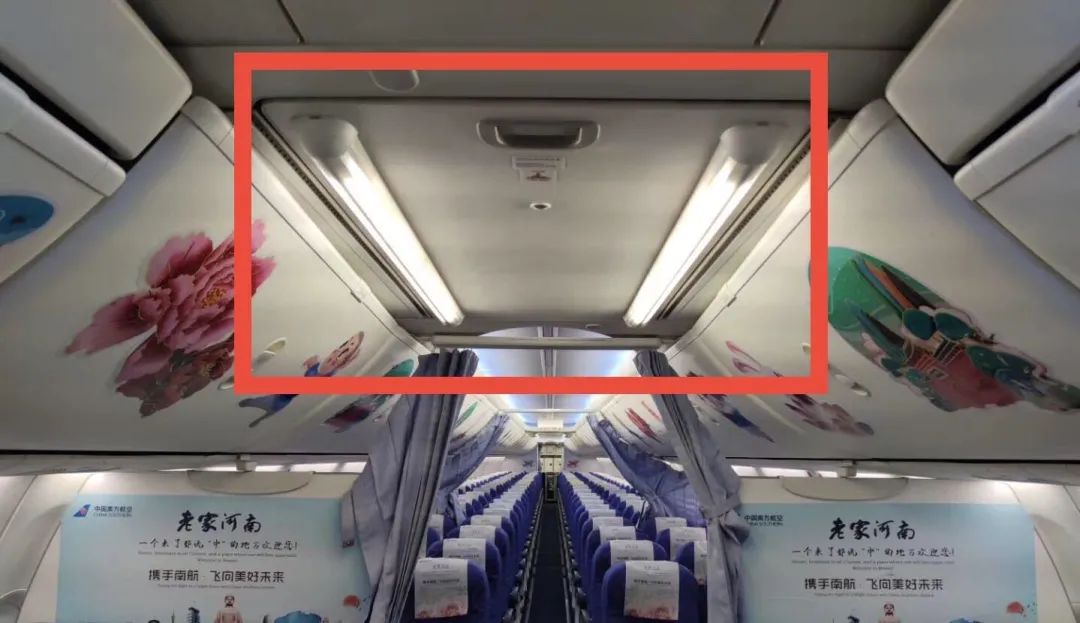

COS就在客舱过道装救生筏的储存盒下，分左右灯。

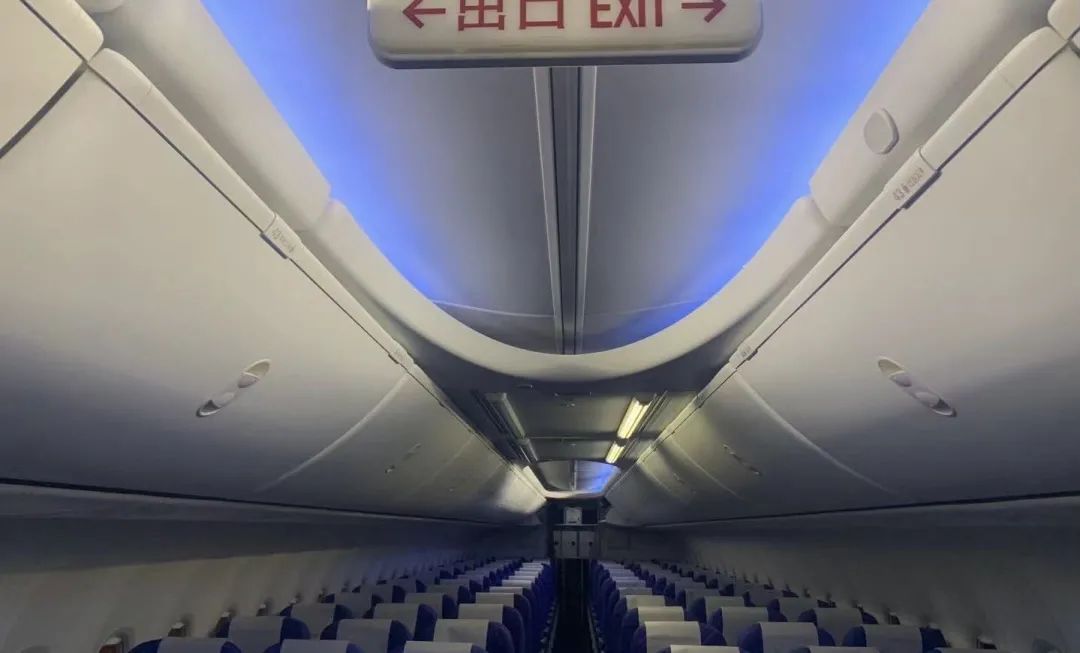

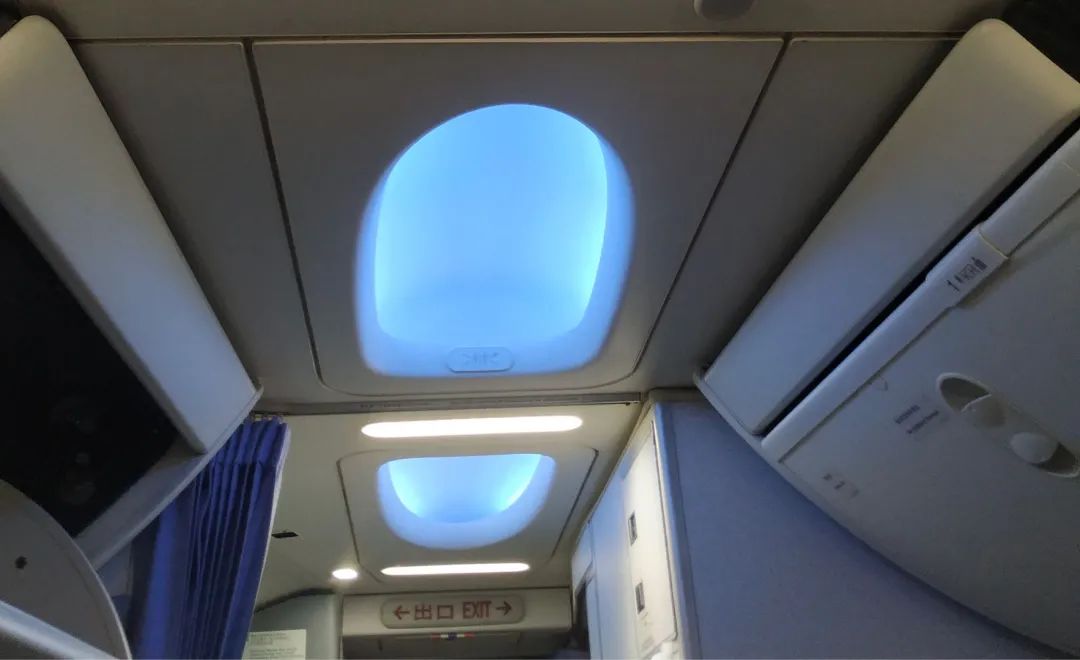

cove（蓝色）和direct（白色）前后舱都有，在靠近厨房过道的顶部。

前后左右顶灯和左右窗灯电源控制线路都是不同的。继电器故障通常会使某些区域的灯光不亮，此时需要明确是哪些灯不亮，必要时在图上标记，以便结合线路分析故障源。以下是整理好的客舱顶灯和窗灯继电器控制的电源线路图。

需要PDF版的可以回复以下任一关键词获取：星空内饰客舱灯电源线路图 或 SSM33-22-11。
