本篇介绍波音737NG飞机CFM56-7B发动机余油口油液渗漏标准和处置建议。
发动机余油口可以将滑油、液压油、燃油、水分或者蒸汽排出发动机,防止油液与热的部件接触。通过余油口还可以检查部件油液渗漏情况,以判断失效的液压部件。发动机余油口油液渗漏标准在AMM71-71-00-200-801-F00。
注:发动机在关车状态或起动期间余油口出现渗漏比较常见(尤其是冬季),一般慢车5分钟后渗漏会停止。
鉴定液压油渗漏情况,需要做3A慢车测试,AMM71-00-00-700-801-F00 。鉴定燃油渗漏情况,可以做3A慢车测试或作动筒12测试,AMM71-00-00-700-807-F00 。鉴定滑油渗漏情况,需要做3B部分功率测试,AMM71-00-00-700-823-F00 。

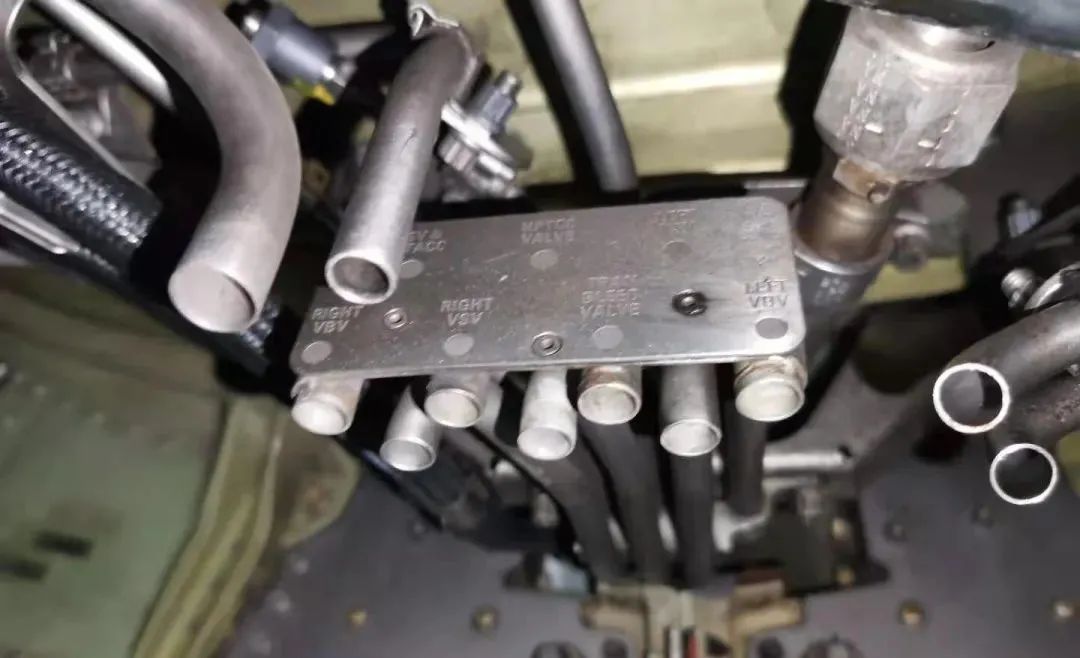

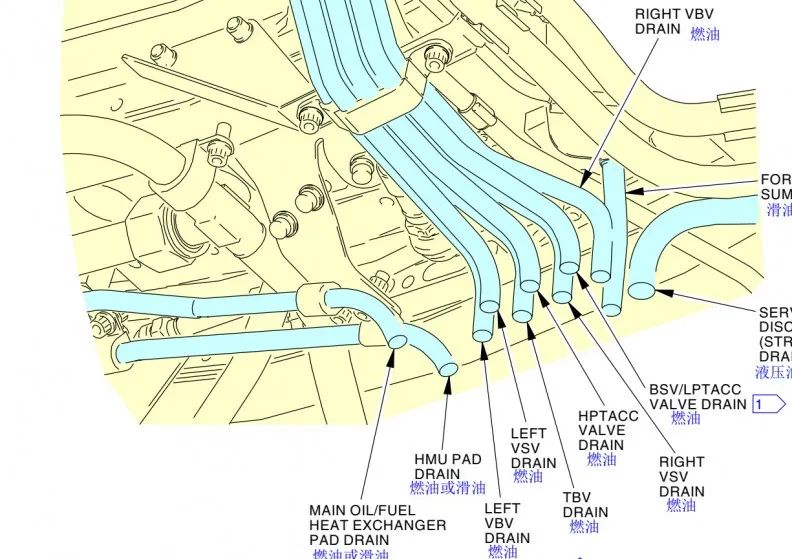

按余油管标牌和手册图示可以判断渗漏部件。从主燃油/滑油热交换器的油液可能是燃油或滑油,AGB结合面渗漏的油液可能是液压油或滑油,主燃油泵渗漏的油液可能是燃油或滑油。其他余油口都只有一种油液,对照手册就能判断油液种类。
液压油有腐蚀并有轻微刺鼻味,燃油无色透明有燃油味,通过嗅觉能判断,滑油黄色无味有点粘感。
渗漏部件识别。
余油口油液渗漏标准分两种,一种是门槛值,即维护标准;另一种是放行极限值,即放行标准。一般来说,渗漏量大于放行极限值,飞机不能放行;渗漏量在门槛值和放行极限值之间,有限制放行;渗漏量低于门槛值的,不需要维护,即认为是可接受的渗漏。
燃油渗漏标准。
门槛值60滴/分钟,放行极限值90滴/分钟。渗漏量低于60滴/分钟,可以不采取维护措施。渗漏量大于60滴/分钟,小于90滴/分钟,允许飞25个飞行循环。渗漏量大于90滴/分钟,飞机不允许放行。
滑油渗漏标准。
通用标准。门槛值2滴/分钟,放行极限值7滴/分钟(不包括IDG及其散热系统)。渗漏量小于2滴/分钟,可以不采取维护措施。渗漏量大于2滴/分钟,小于7滴/分钟,尽快采取维护措施,也就是可以放行。渗漏量大于7滴/分钟,飞机不允许放行。
特殊标准。IDG输入轴及其散热系统:放行极限值1滴/3分钟。前集油槽:门槛值5滴/分钟,放行极限值20滴/分钟。后集油槽(发动机停车后的漏油标准,发动机在运转时不允许有渗漏),放行极限值20滴/分钟(关车后)。
液压油:
对于发动机液压泵正常情况下30滴/分钟,极限情况 60滴/分钟
Service Disconnect (Strut) 余油口:5滴/分钟。
停场或者航后检查发现的余油口渗漏,通过渗漏测试确定渗漏量,再根据手册标准判断是否需要换件即可。如果航前或者短停发现渗漏,则需要快速判断飞机能否放行。
(1)关车状态下余油口渗漏。首先确定渗漏部件,油液种类和渗漏量。如渗漏量没超出放行标准,直接放行,飞机推出起动发动机后再次观察渗漏情况。
(2)发动机起动过程出现渗漏。
原地慢车5分钟观察渗漏情况。
如果渗漏停止,飞机正常放行;
如果渗漏没有停止,预估渗漏量,通知机组关车,再检查确定渗漏部件和油液种类。
如果确定渗漏是从余油口出来的,建议再次起动观察渗漏情况。
(3)如果渗漏不是从余油口出来的,而是部件本体或者管路渗漏,飞机是不能放行的。
(4)如果余油口渗漏的是滑油,需要谨慎处理,原则上需要通过3B测试才能确定渗漏情况。
|
