其实并不是什么故障,但是被突然问到可能会导致不必要的折腾。
事件背景
某737-800飞机,航前放行人员发现左侧这边没一个指示:

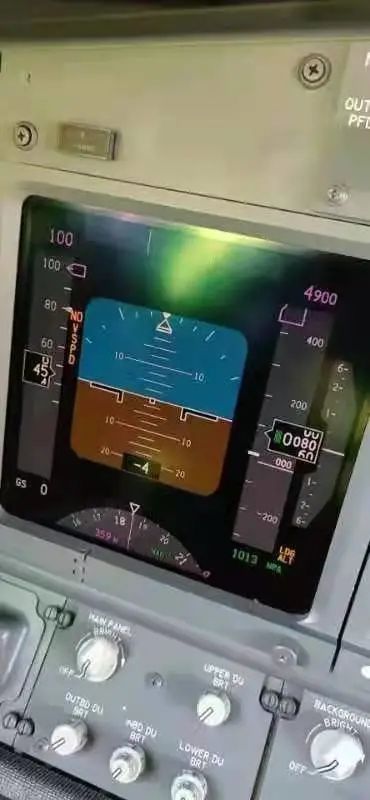

▲机长侧PFD
▲副驾驶侧PFD
由于昨天航后撤销故障保留:机长侧EFIS面板决断高度/MINS旋钮故障,
刚更换了一个EFIS面板,于是怀疑是不是新换上去的EFIS面板有问题,并尝试整机断电来解决。
正在处理的时候,刚好机组也到了,机组重新设置后正常。
这个在手册里叫「Rising Runway」,通常翻译为「升起的跑道」,在SDS部分有详细的介绍:
上升的跑道指示是带有洋红色杆的绿色符号,绿色的代表跑道,洋红色杆对着航向道偏差指针。当截获一个航向道信号且无线电高度低于2500英尺时,上升的跑道显示。
上升的跑道符号相当于飞机离跑道的无线电高度。它随航向道偏离指针横向移动,以显示航向道偏差。当无线电高度达到200英尺时,上升的跑道符号开始上升,向飞机符号移动。当无线电高度为0或着陆时,它会触碰飞机符号底部。
参考FCOM第二部分的仪表着陆系统指示部分也有详细介绍:
显示选择的ILS 频率或识别符、进近航道,ILS/DME/FMC 距离和源信号。如果调谐的ILS 频率不一致(时间超过一分钟),频率变成琥珀色,并有一条琥珀色的横线,直到设置为一致。
如果输入MCP 的进近航道不一致(时间超过一分钟)航道变成琥珀色,并有一条琥珀色的横线穿过它。
指针:
-
指示相对于飞机的航向道位置
-
当接收到航向道信号后可见
-
当距中心2 ½ 点之内时,变为实心洋红色。
刻度:
在低无线电高度且自动驾驶仪接通时,则刻度变成琥珀色且指针闪烁以指示航向道偏离过大。
低于1,000 英尺离地高度(AGL),接通LNAV 并且航向道(LOC)预位后,如果未截获航向道,则航向道刻度变成琥珀色且指针闪烁。
在1500 英尺无线电高度每个飞行员偏差报警系统预位,预位后实施自测。自测会在每个姿态指示器上产生一个两秒钟的偏离航向道(LOC)报警显示。
飞越信标台时,闪烁(和语音):
-
OM (蓝绿色)—— 外指点标(每秒两个长音)
-
MM (琥珀色)—— 中指点标(长短音交替出现)
-
IM (白色)—— 内指点标(只有短音)
指针:
刻度:
在低无线电高度且自动驾驶仪接通时,刻度变成琥珀色并且指针闪烁以指示下滑道偏离过大。
在1500 英尺无线电高度,每个飞行员的偏差报警系统预位,预位之后实施自测,自测会在每个姿态指示器上产生一个两秒钟的下滑道(G/S)偏离报警显示。
满足下列情况时显示:
-
航向道信号可用,并且指针可见。
-
当接收到下滑道信号时可见
-
无线电高度低于2500 英尺。
当无线电高度低于200 英尺时,朝飞机图标上升。
回到本文开头的案例,当时左侧PFD上没有上升的跑道符号是因为没有设置ILS频率:
只要我们在导航控制面板上设置ILS频率就可以显示升起的跑道符号了:
▲ 按压转换电门,使ILS频率生效
维护提示
平时还是应该多加强学习,这样碰到一些突发问题才不会被问住。当然也还是要细心,不要被表面现象迷惑。比如这个案例,如果仔细看这两张图片:
其实左边缺少的地方有三个①②⑤,并不是仅仅缺少⑤:
如果你发现这个,基本上也能看出来是频率设定的问题。
很多人可能和我一样,都不是电子专业出身的,建议大家学习的时候可以先选择看机组的FCOM手册第二部分-系统说明,比咱们的SDS更好理解。
|
