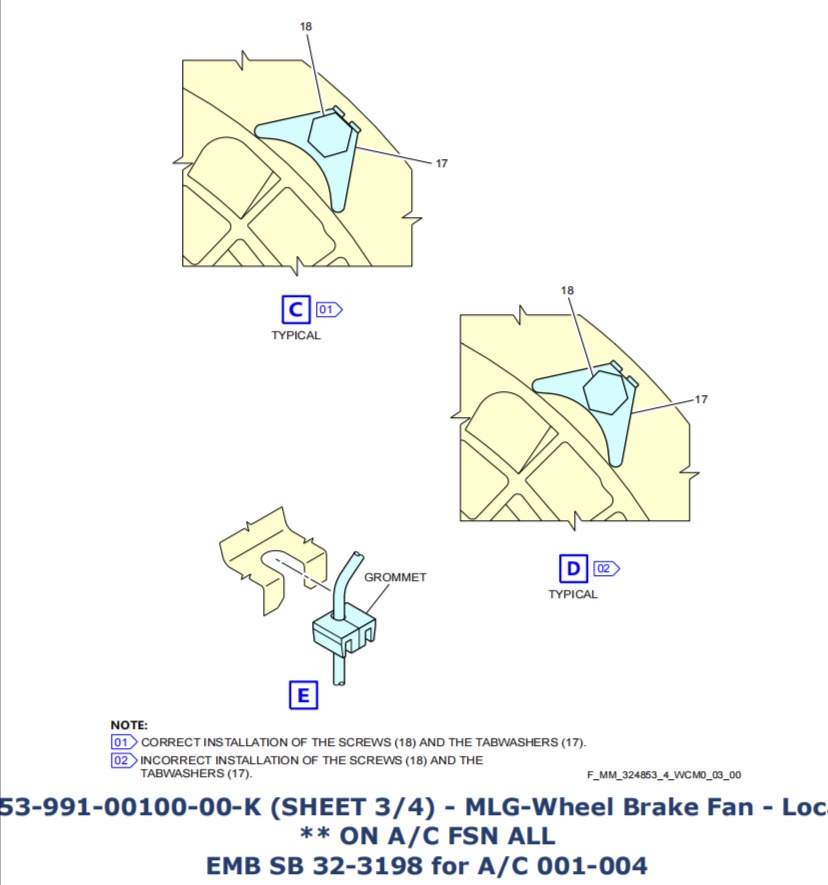

[A330] 330飞机刹车风扇保护罩上保险片的打法,这个图例怎么理解,求解

[复制链接]

3

主题

25

帖子

318

积分

机务学徒工

Rank: 3Rank: 3

积分
318
发表于 2021-10-16 16:13:13 | 显示全部楼层 |阅读模式 来自: 中国北京
是不是叉型的两角不可以贴合到2个面上,还是只是说保险片尖端要求贴合螺栓上,求解

回复

使用道具 举报

4

主题

373

帖子

822

积分

机务正式工-无执照

Rank: 4

积分
822
发表于 2021-10-16 18:27:04 来自手机 | 显示全部楼层 来自: 中国重庆
看到下面的NOTE没,1是正确打法,2是不正确打法
回复 支持 3 反对 0

使用道具 举报

22

主题

150

帖子

1541

积分

机务正式工-执照F

Rank: 6Rank: 6

积分
1541
发表于 2021-10-17 10:41:58 来自手机 | 显示全部楼层 来自: 中国江苏
要打在螺栓的平面上,不能打角上
回复 支持 2 反对 0

使用道具 举报

1

主题

13

帖子

1

积分

试用期机务

Rank: 1

积分
1
发表于 2021-10-17 11:48:21 来自手机 | 显示全部楼层 来自: 中国上海
回复 支持 反对

使用道具 举报

0

主题

2

帖子

0

积分

试用期机务

Rank: 1

积分
0
发表于 2021-10-17 14:31:31 | 显示全部楼层 来自: 中国广东
好专业的样子。。。。
回复 支持 反对

使用道具 举报

1

主题

6

帖子

326

积分

机务学徒工

Rank: 3Rank: 3

积分
326
发表于 2021-10-17 21:00:34 来自手机 | 显示全部楼层 来自: 中国上海
原来我一直都打错了
回复 支持 反对

使用道具 举报

4

主题

134

帖子

1314

积分

机务正式工-执照C

Rank: 5Rank: 5

积分
1314

广州民航职业技术学院东航

发表于 2021-10-18 13:24:59 来自手机 | 显示全部楼层 来自: 中国江西
俯瞰忧伤 发表于 2021-10-17 21:00
原来我一直都打错了

哈哈哈哈,别让质量看到了
回复 支持 反对

使用道具 举报

0

主题

27

帖子

75

积分

试用期机务

Rank: 1

积分
75
发表于 2021-11-6 09:50:25 来自手机 | 显示全部楼层 来自: 中国北京
这个螺栓安装AMM手册里会给一个力矩范围(比如50—65磅寸),这个图结合下面的NOTE就是告诉你,满足螺栓力矩的同时,在这个力矩范围里使螺栓转到一个合适的角度,让这个六边形螺栓的其中一个边平行于仰角垫片需要翘起的角。
回复 支持 1 反对 0

使用道具 举报

12

主题

614

帖子

466

积分

机务学徒工

Rank: 3Rank: 3

积分
466

国航长沙航空职业技术学院

发表于 2021-11-14 19:28:42 | 显示全部楼层 来自: 中国四川成都
手册上写的很清楚了
回复 支持 反对

使用道具 举报

0

主题

3

帖子

644

积分

机务正式工-无执照

Rank: 4

积分
644
发表于 2021-11-16 23:38:18 来自手机 | 显示全部楼层 来自: 中国上海
现在没有要求了  空客修正了
回复 支持 反对

使用道具 举报

1

主题

2

帖子

321

积分

机务学徒工

Rank: 3Rank: 3

积分
321
发表于 2021-12-14 23:05:21 来自手机 | 显示全部楼层 来自: 中国广东广州
询问过空客,空客说完全没要求,两种都可以,只要止动垫片两个角都贴到螺杆头上就可以
回复 支持 1 反对 0

使用道具 举报

3

主题

54

帖子

466

积分

机务学徒工

Rank: 3Rank: 3

积分
466
发表于 2022-3-2 11:30:39 来自手机 | 显示全部楼层 来自: 中国福建厦门
他是起到防止螺帽震松
回复 支持 反对

使用道具 举报

7

主题

39

帖子

712

积分

机务正式工-无执照

Rank: 4

积分
712
发表于 2022-3-12 08:53:45 来自手机 | 显示全部楼层 来自: 中国广东广州
两种是都可以的
回复 支持 反对

使用道具 举报

0

主题

7

帖子

0

积分

试用期机务

Rank: 1

积分
0
发表于 2022-6-18 11:42:34 来自手机 | 显示全部楼层 来自: 中国上海
蝴蝶片本来就是为了增加螺杆的摩擦系数,启到保险的作用,当然接触面要保证的
回复 支持 反对

使用道具 举报

0

主题

7

帖子

0

积分

试用期机务

Rank: 1

积分
0
发表于 2022-6-18 11:43:57 来自手机 | 显示全部楼层 来自: 中国上海
vagary 发表于 2021-10-17 10:41
要打在螺栓的平面上,不能打角上

这个讲真的,你要打角上的功夫要比打面上的功夫难度系数还高点
回复 支持 反对

使用道具 举报

0

主题

5

帖子

478

积分

机务学徒工

Rank: 3Rank: 3

积分
478
发表于 2023-3-15 16:53:31 | 显示全部楼层 来自: 中国四川成都
俯瞰忧伤 发表于 2021-10-17 21:00
原来我一直都打错了

局方看到就麻烦了
回复 支持 反对

使用道具 举报

2

主题

10

帖子

405

积分

机务学徒工

Rank: 3Rank: 3

积分
405
发表于 2023-4-23 10:32:54 来自手机 | 显示全部楼层 来自: 中国天津
空客更改了,都对
回复 支持 反对

使用道具 举报
