[33灯光] 备用灯泡盒及灯泡件号中字母的特殊含义

[复制链接]

610

主题

3175

帖子

6082

积分

随机机械师

Rank: 9Rank: 9Rank: 9

积分
6082

东航中国民航大学在线王实名认证人气写手荣誉顾问解疑达人

发表于 2021-10-11 14:06:20 | 显示全部楼层 |阅读模式
分享即成长。大家好,欢迎关注阮工频道


为了方便航线上更换灯泡,737飞机上配备了备用灯泡盒:


但是在平时方便使用的同时,也要注意合规。




备用灯泡盒灯泡的用途

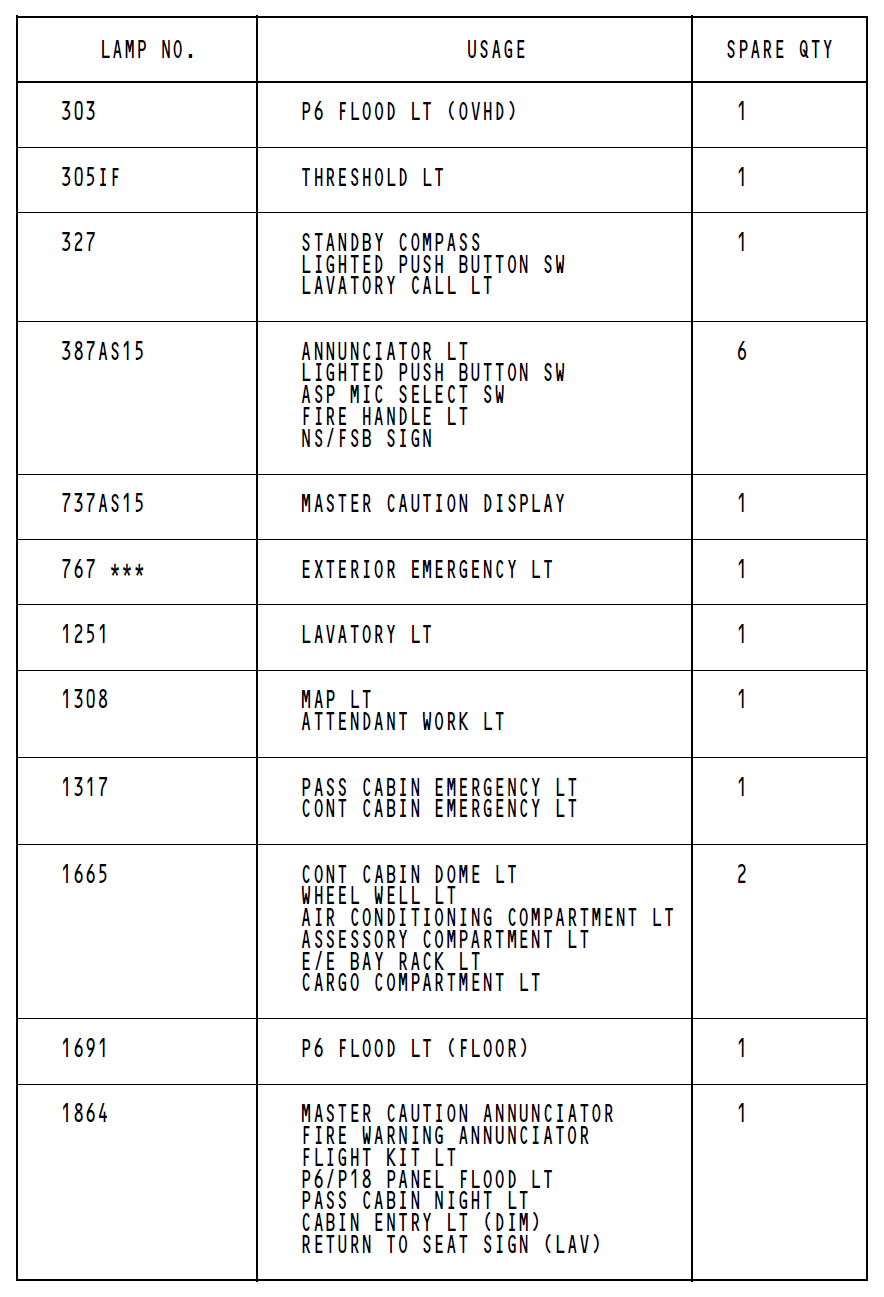

关于备用灯泡盒里灯泡的用途,在SSM/WDM 33-00-01里有列出:



https://www.airacm.com/read/252597/

件号

用途

数量

303

P6泛光灯(头顶)

1

305IF

门槛灯

1

327

备用磁罗盘灯
点亮的按压按钮电门
厕所呼叫灯

1

387AS15

通告灯
点亮的按压按钮电门
音频选择面板麦克选择电门
火警手柄灯
禁止吸烟/系好安全带灯

6

737AS15

主警告灯

1

767***

外部应急灯

1

1251

厕所灯

1

1308

地图灯
乘务员工作灯

1

1317

客舱应急灯
驾驶舱应急灯

1

1665

驾驶舱顶灯
轮舱灯
空调舱灯
附件舱灯
电子舱架灯
货舱灯

2

1691

P6泛光灯(地板)

1

1864

主警告通告牌
火警通告牌
飞行包照明灯
P6/P18面板泛光灯
客舱小夜灯
客舱入口灯(暗亮)
返回座位信号灯(厕所)

1

3011

轮舱灯

1

OL-3071BPEGPL

地板接近灯
应急出口信号灯

4

7387

客舱乘务呼叫灯

1

9204***

飞行机组图表灯
旅客阅读灯

4

H342AA55

备用高度指示灯

1

HLX64621***

大翼扫描灯
位置灯
标志灯

1

***在安装前不要去掉保护膜,指纹会降低灯的寿命。




使用时要查IPC确认适用性


但是一定要注意,这里用途说明仅供参考,实际使用要以IPC为准。


比如备用磁罗盘灯-327:


但是飞机安装的磁罗盘件号不一样,所用的灯泡是不一样的:

327灯泡用于件号C5C和C5L的磁罗盘上


 ZV3335灯泡用于件号PGA0116WL的磁罗盘(这里IPC也把USED ON写错了)


当然,这里还是很好看出问题的,因为灯泡上都标注着件号。平常最容易弄错的是ACP面板上指示灯:

ACP P/N 5145-1-77 或 P/N 5145-1-86


IPC 33-11-50-02F ITEM215

MODULE INSTL-P8 AISLE STAND AUDIO SELECTOR (LIGHTS ONLY)


ACP P/N 5145-1-77 和 P/N 5145-1-86,上面的电门指示灯件号是OL327AS15-297,但是经常会被误换为387的灯泡。



备用灯泡盒中灯泡的件号


很多灯泡都是互换所以备用灯泡一个位置对应的灯泡可能会有多种件号。


备用灯泡盒中灯泡的件号参考IPC 33-14-00-02:STOWAGE INSTL-SPARE BULB


比如ITEM 30,对应的备用灯泡盒上327的位置:


IPC在灯泡盒上327的位置给出的灯泡件号有:

  • 327

  • MS25237-327

  • 387AS15

  • 387

  • MS25237-387

  • GE387

  • M6363-8-7


ITEM 10,对应的备用灯泡盒上387AS15的位置:


IPC在灯泡盒上387AS15的位置给出的灯泡件号有:

  • 387AS15

  • 387

  • MS25237-387

  • GE387

  • MS25237-327

  • M6363-8-7

  • 327


可以看出IPC灯泡盒上387AS15与327位置的灯泡件号是一样的,这是为什么呢?


其实是因为327灯泡与387灯泡通常是互换的。当前737NG航后工作单中有检查备用灯泡盒的要求,注意按需补充缺少的灯泡。




灯泡件号中一些字母的含义


虽说很多灯泡是互换,比如带MS前缀和不带MS前缀的:MS25237-327和327

  • 件号327是工业标准件号:industrial (ANSI) standard part numbers

  • 件号MS25237-327是军标件号:military standard part numbers


但是有一些带特殊含义字母,会影响灯泡的互换性:


IF:Inside Frost (内磨砂)


比如305与305IF就是不能互换的。


305IF(内磨砂)与305



AS:Aged and Selected


比如737与737S15:


件号中的AS表示灯泡在通过平均球面烛光功率(MSCP)测定之前,灯泡已在额定电压下工作了至少10小时。


AS

aged and selected

The AS (aged and selected) in the part number indicates the lamp has been aged for a minimum of 10 hours at rated voltage prior to selection for Mean Spherical Candle Power (MSCP).


“MSCP”作为“Mean Spherical Candle Power”的缩写,解释为“平均球面烛光功率”,是所有灯的光度输出的度量标准。candle power,烛光,是国际单位制中的照明单位。


AS15:aged and selected to +/- 15%.



AS15

AS15 indicates that the lamps have been operated in a fixture for a number of hours and selected to +/- 15% of nominal light output.  These lamps are usually specified for flight deck applications or applications where the narrow range of light output is desirable.



AS15表示灯已在灯具中工作了10小时以上,正负15%的标称光输出的灯泡被选择。这些灯通常用于驾驶舱或需要窄范围光输出的地方。


件号带AS的灯对MSCP的要求更严格,公差更小。因此,不带AS的件号不能替换带AS的件号,而带AS的件号可以替换不带AS的件号。


比如新电门式起动手柄飞机的停留刹车指示灯灯泡:


件号是MS25237-327AS15,我们就不能使用普通的不带AS的327灯泡(比如:MS25237-327)来进行更换:


这些小的细节一定要注意,不要看着备用灯泡盒里的灯泡和需要的灯泡大小差不多,也是同一型号的,装上也能亮随便就用,有些隐藏的适航标准咱们是不知道的,一切以手册资料为准。







推荐阅读:





欢迎关注微信公众号:阮工频道
