[57机翼] 克鲁格襟翼下盖板这些是裂纹吗?每架飞机都有!

[复制链接]

201

主题

537

帖子

688

积分

机务正式工-无执照

Rank: 4

积分
688
发表于 2021-10-6 10:25:46 | 显示全部楼层 |阅读模式 来自: 中国

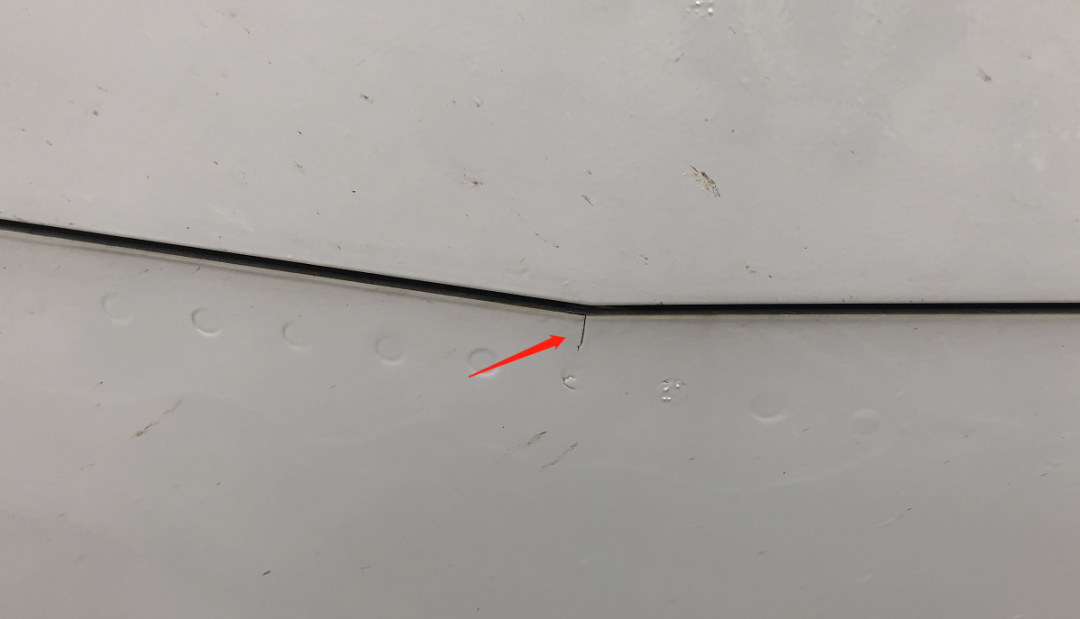

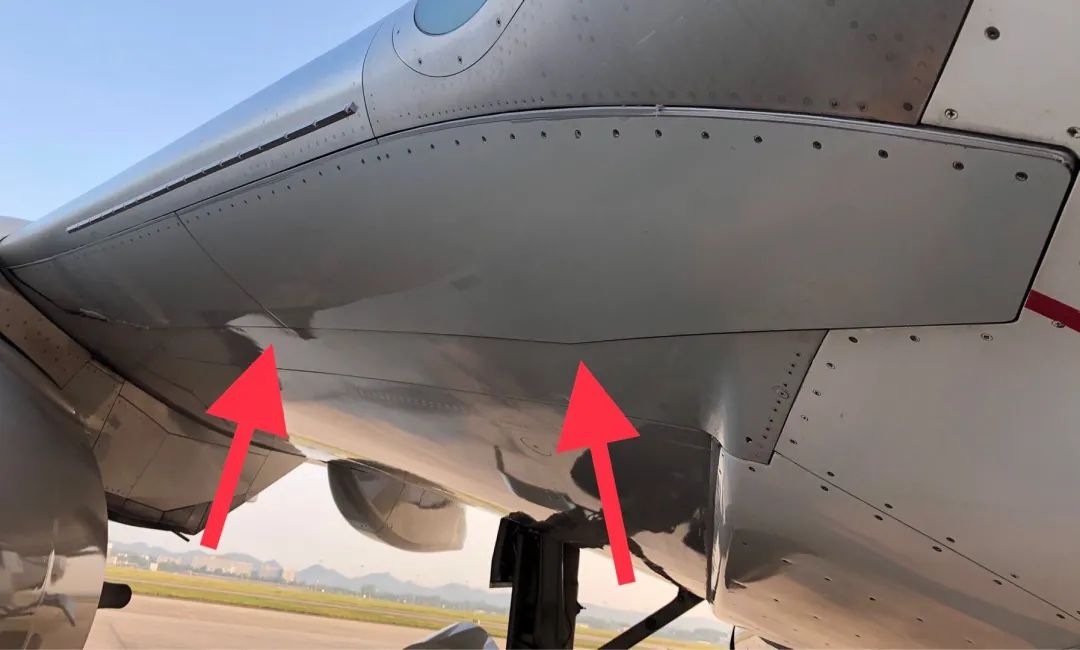

航线工作者检查737NG飞机发现克鲁格襟翼下方固定翼盖板有两处疑似裂纹,但没有贯穿整个盖板。对比其他飞机也是一样,每架飞机都有,缺陷位置相同,就是有些飞机明显,有些不明显。




查阅SRM57-41-01,裂纹出现在这个盖板上,[3] 116A2132 。但在SRM手册没有裂纹相关缺陷的信息,如果是裂纹应该是不能放行的。

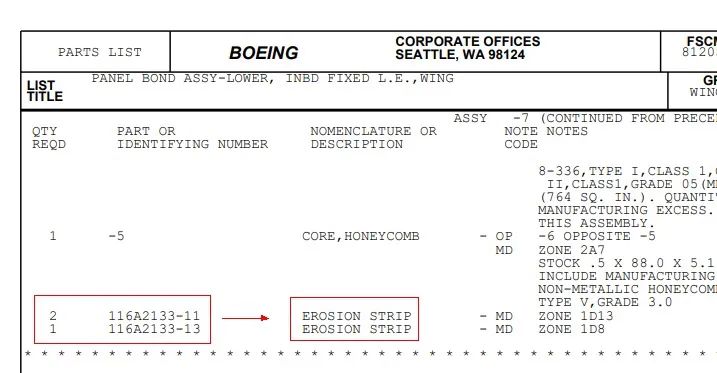

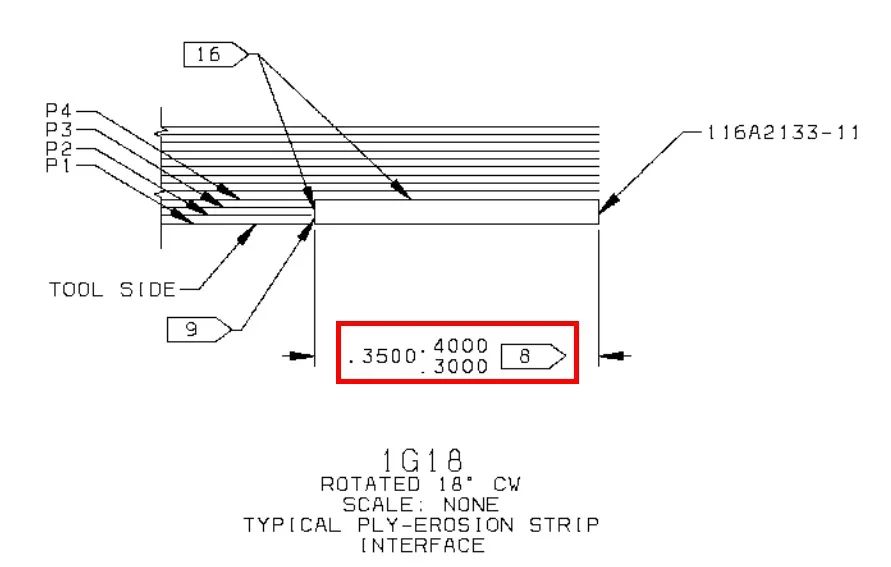

在波音网站查找116A2132图纸,盖板上有三个防风蚀条(EROSION  STRIP)。

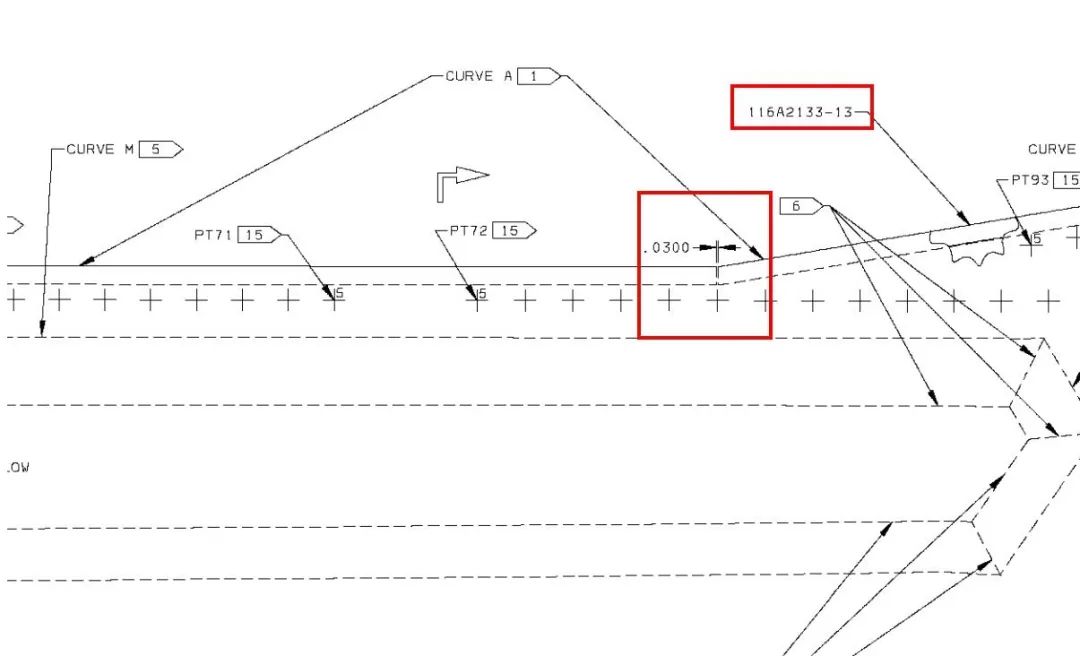

三个防风蚀条之间的连接处有一定间隙,尺寸0.03英寸,0.762毫米。



防风蚀条宽度0.35英寸,8.89毫米。

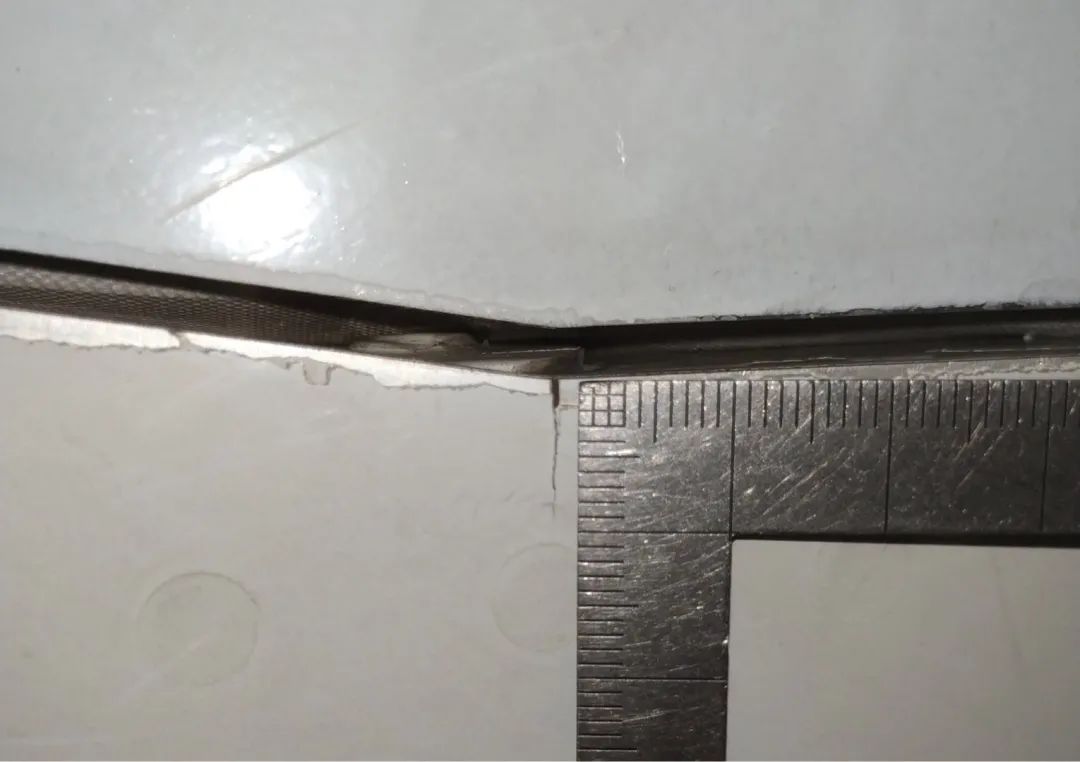

实际测量尺寸差不多,间隙不到1毫米,“裂纹”宽度不到10毫米。

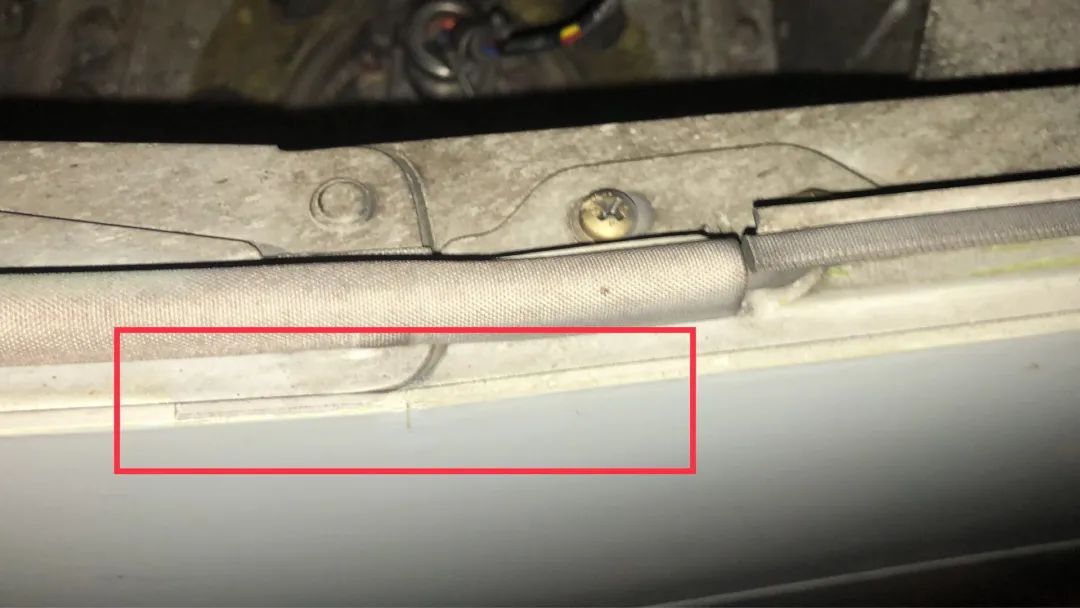

放出前缘襟翼检查,也能看到盖板边缘有两层。



由此判断,这两处是防风蚀条拼接处,并不是裂纹。

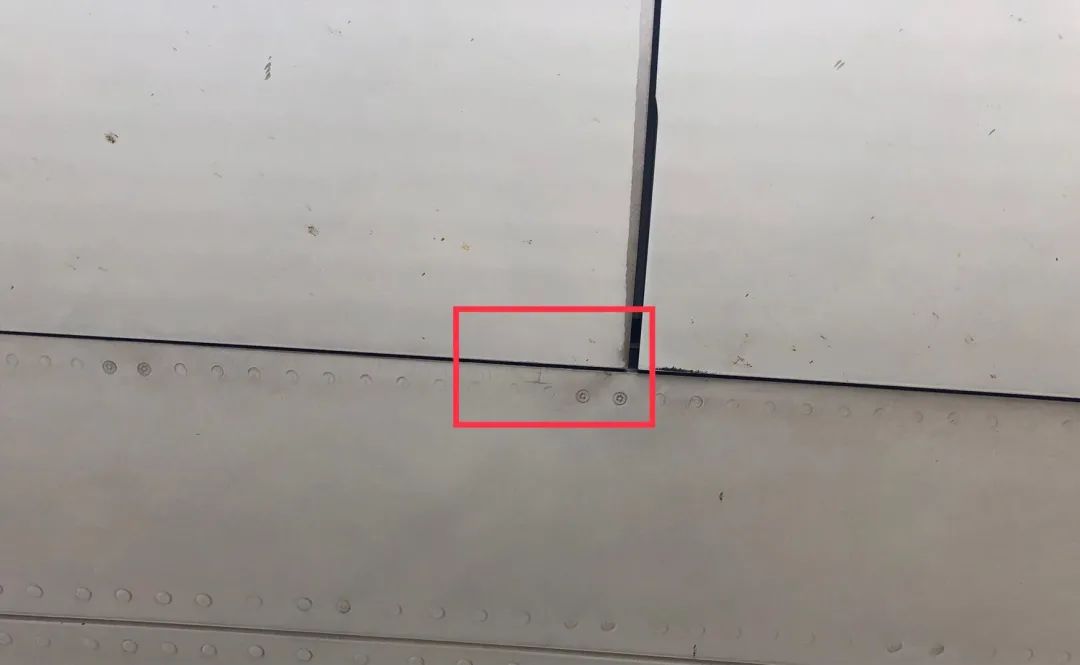

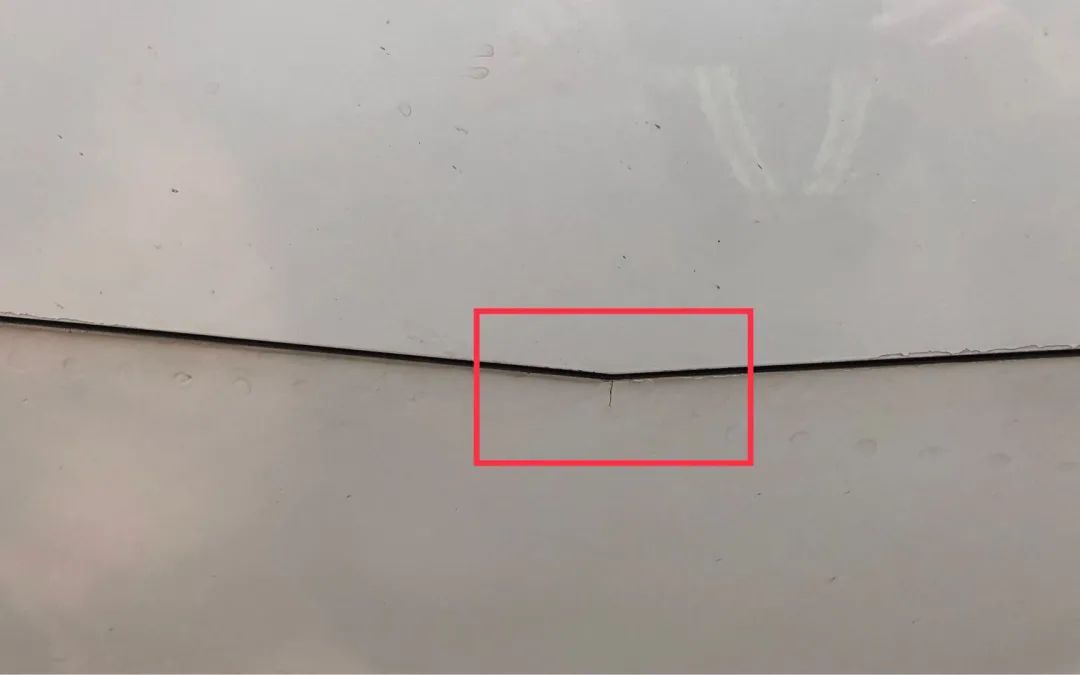

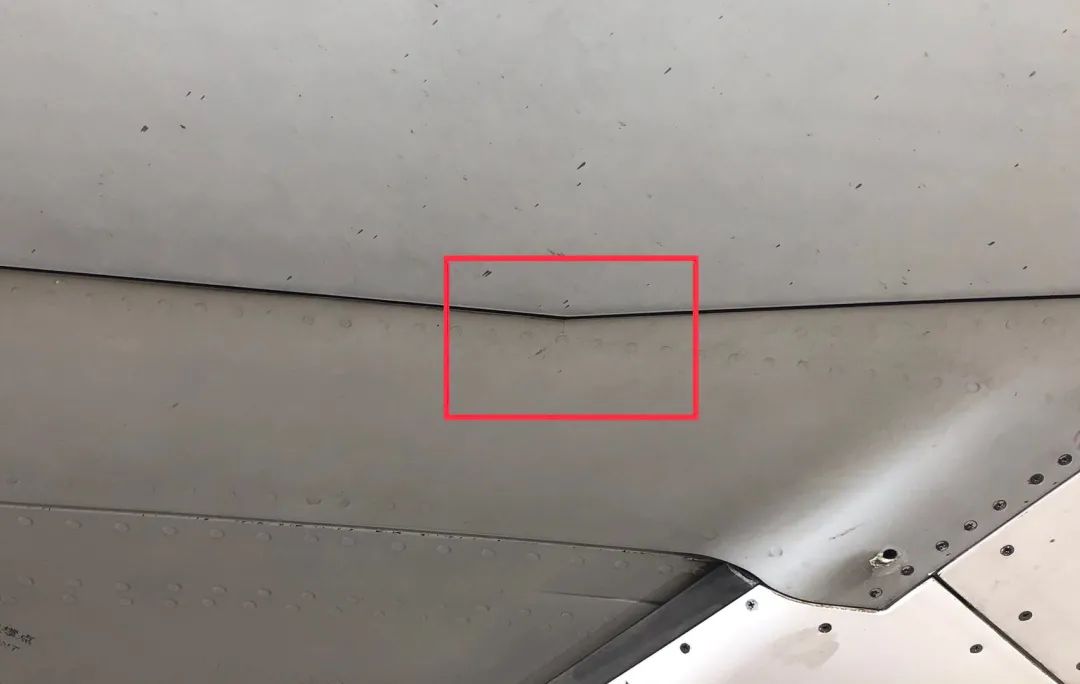

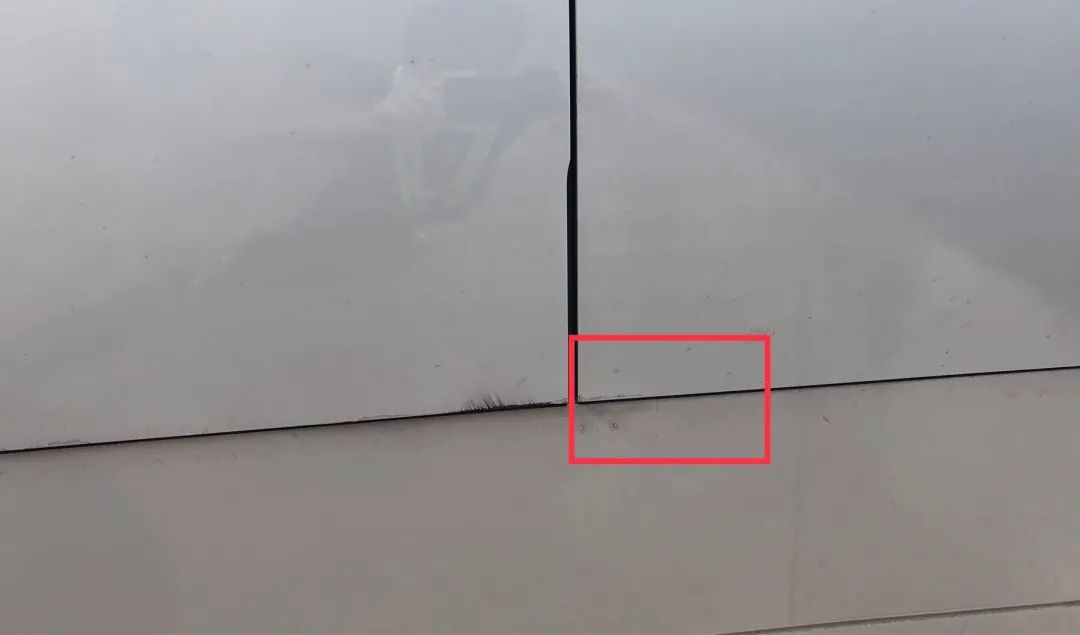

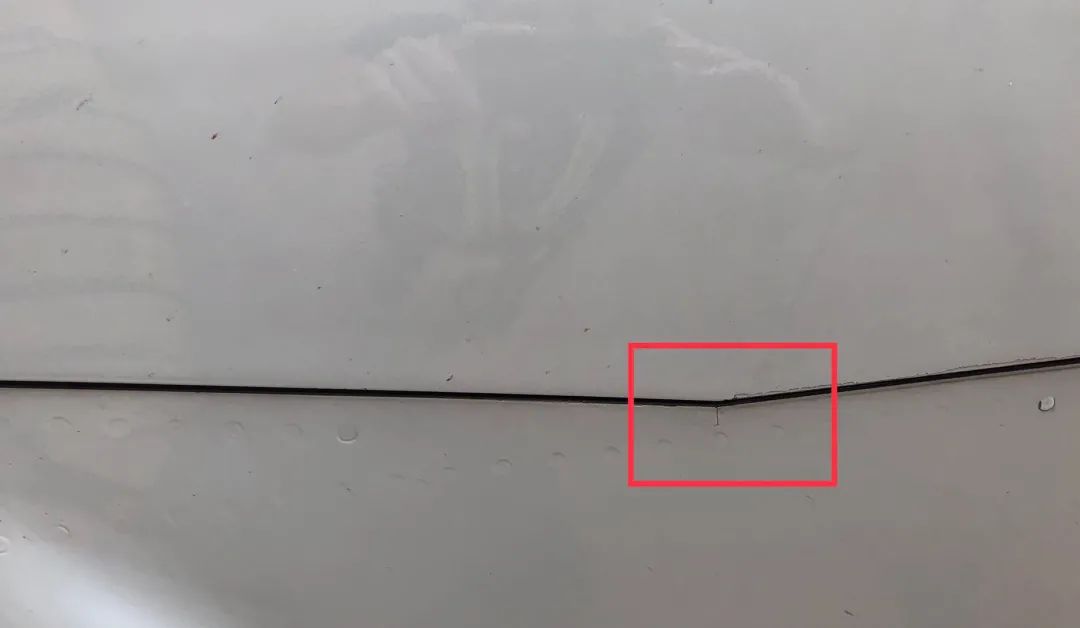

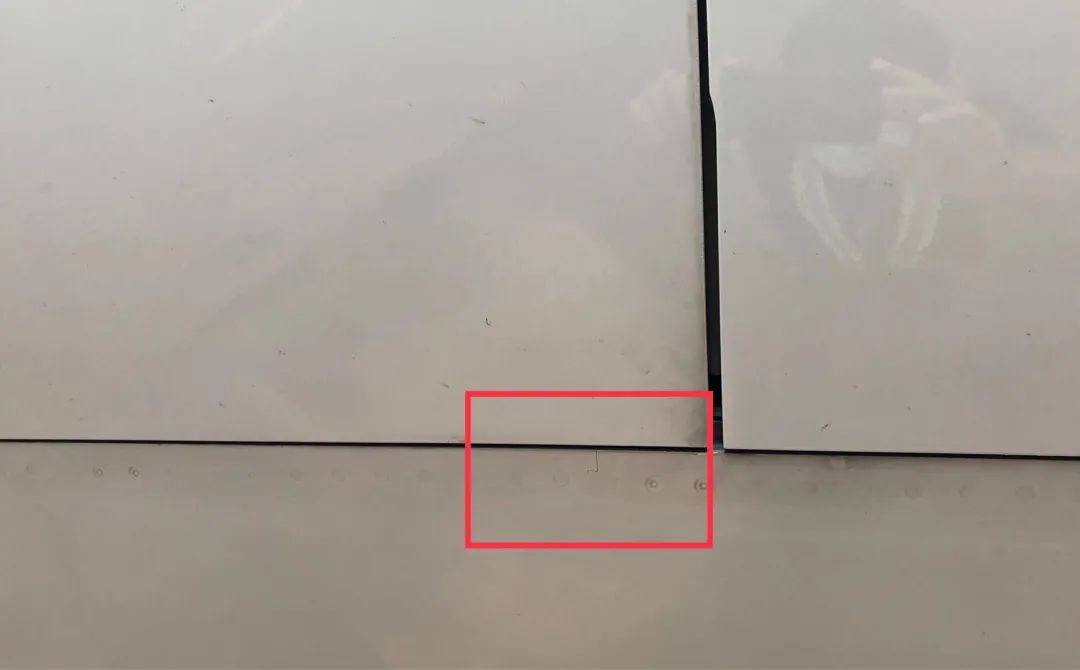

看了几架飞机都有,如下图。

往下滑

往下滑

往下滑

往下滑

往下滑

已到底


向下滑动显示更多图片
