[53机身] 73N_53_图纸查询║货舱门槛下方腹板

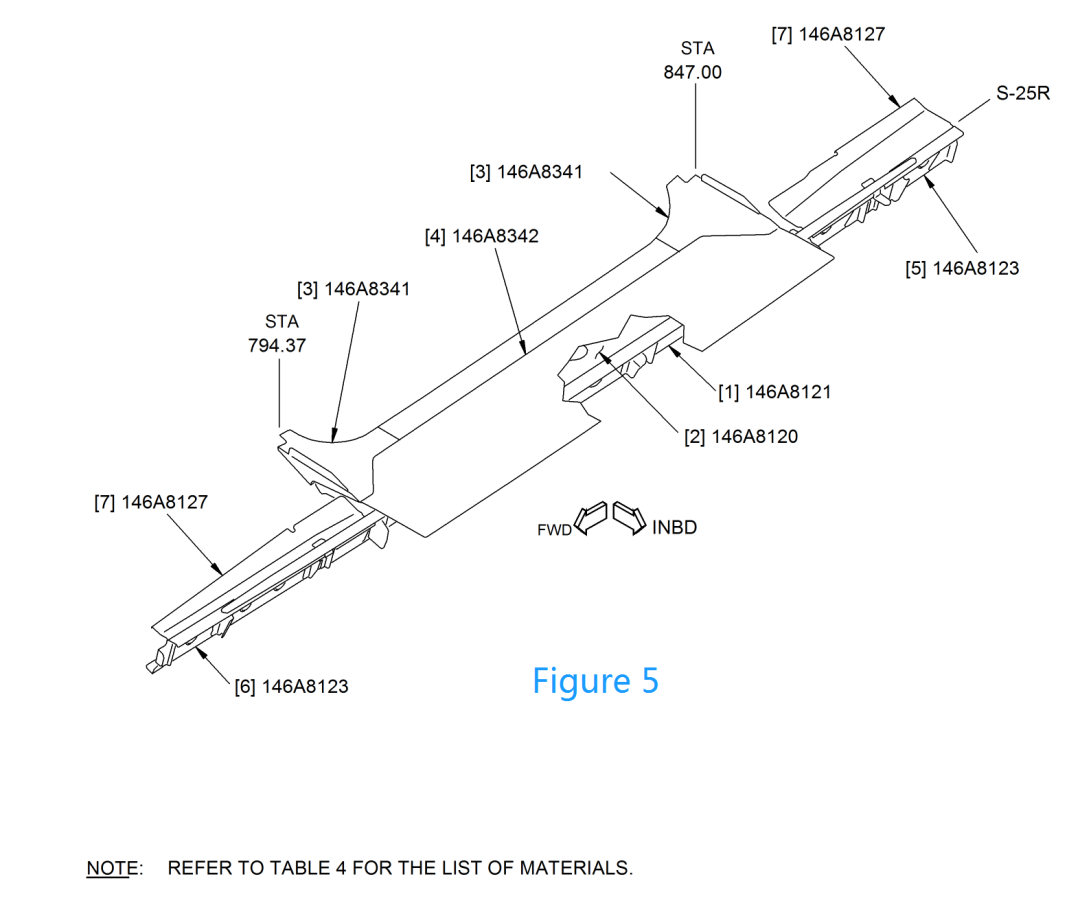

1.参考SRM53-30-15-0I-1 IDENTIFICATION 1 - Section 43 Forward Cargo Door Surround Structure，对前货舱门附近的结构说明。参考SRM53-60-15-0I-1 IDENTIFICATION 1 - Section 46 Aft Cargo Door Surround Structure，对后货舱门附近的结构说明。

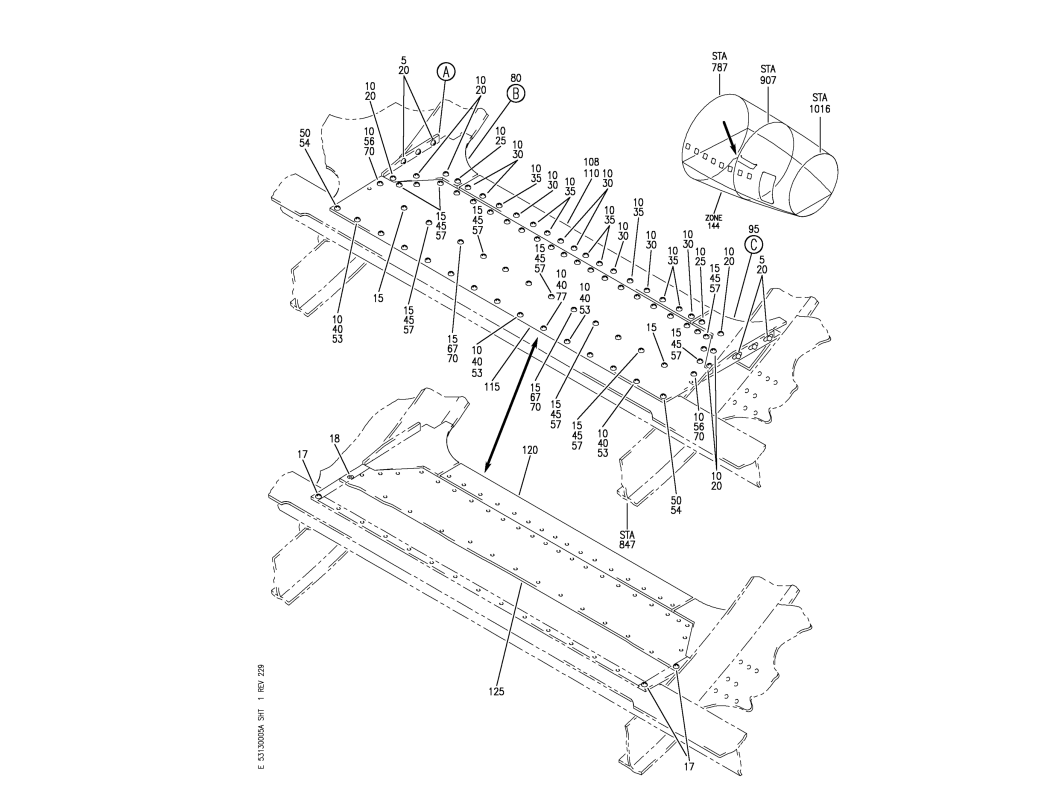

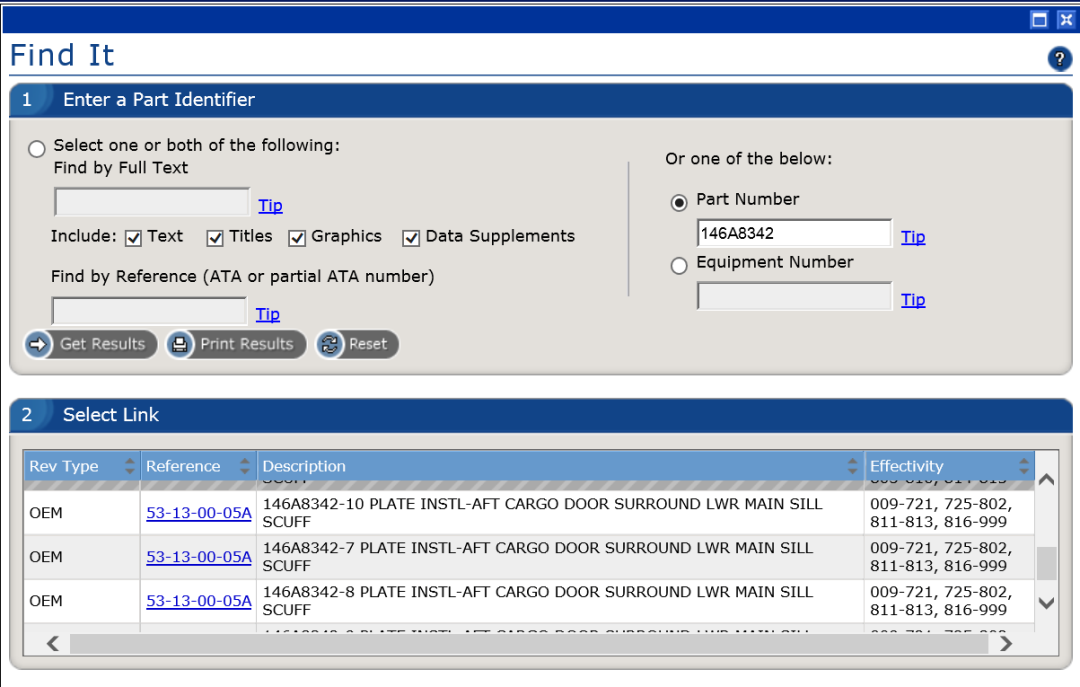

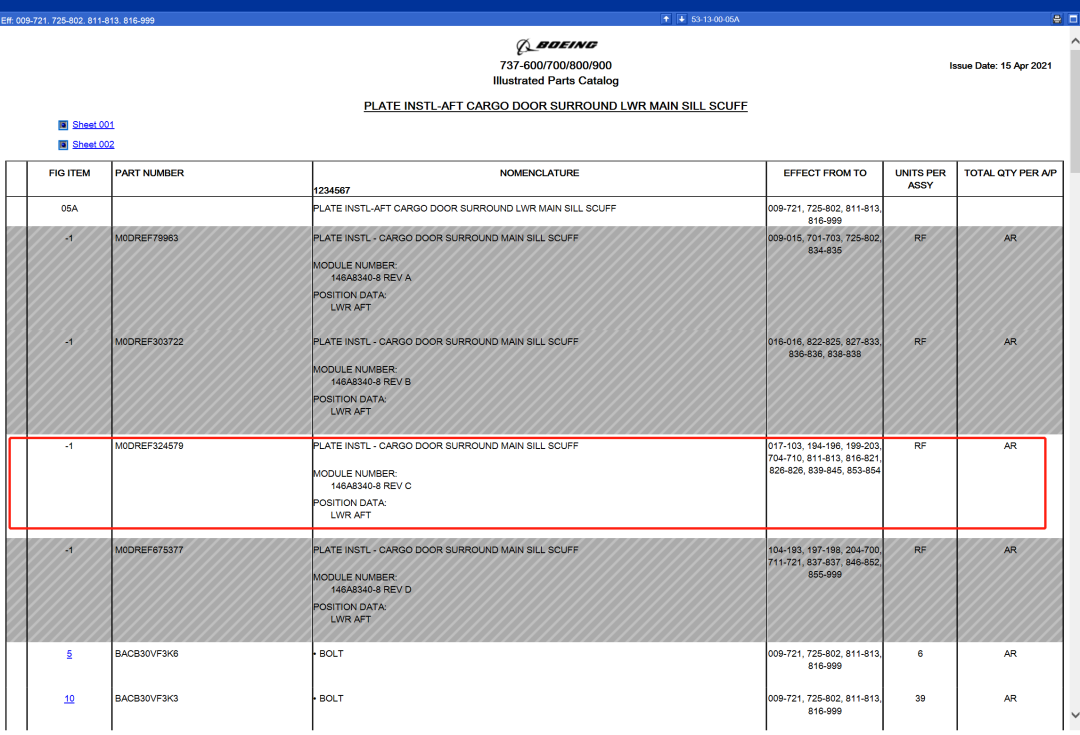

1.在IPC中搜索146A8342可以得到IPC53-13-00-05A，146A8342代表的只是一个防磨板，要想知道它的图纸号，就需要看IPC最上级的件号去找图纸。

2.在IPC中搜索146A8120未找到相关件号，由于是防磨板下部结构，不涉及航线日常拆装，因而不在IPC中，需在图纸系统里确定。

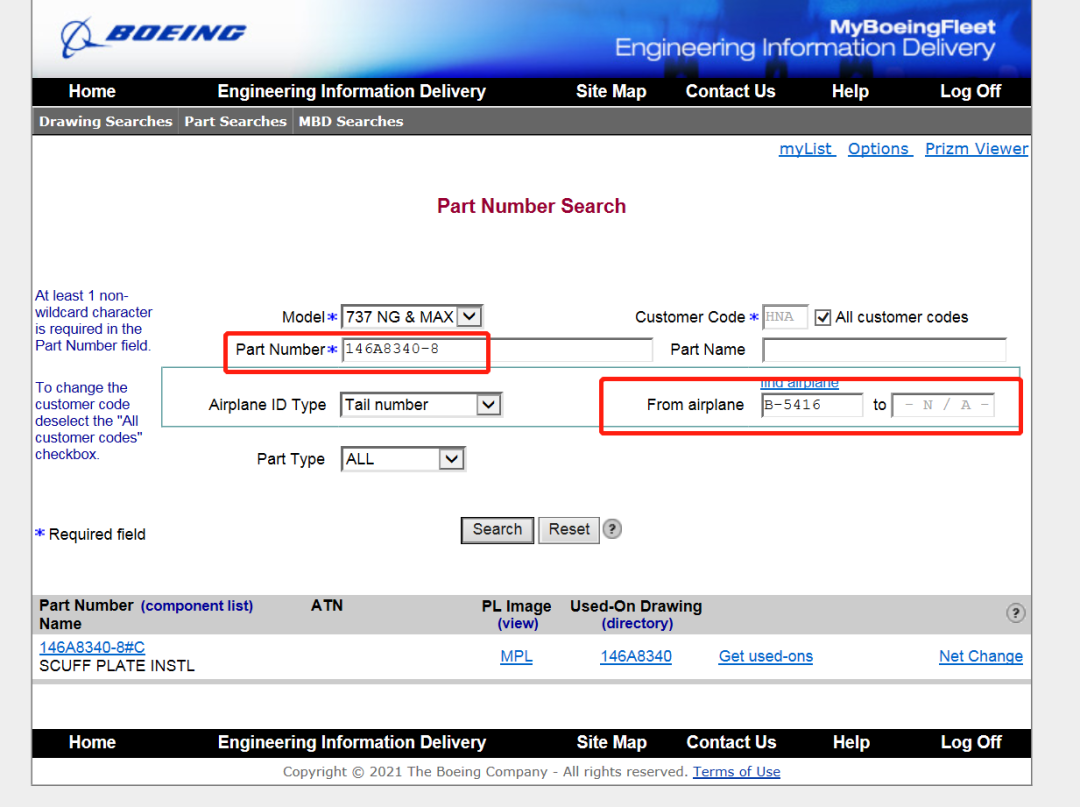

1.通过选择使用Tail number 进一步锁定飞机的REV改版号，也可以搜索选择适用的REV改版号。

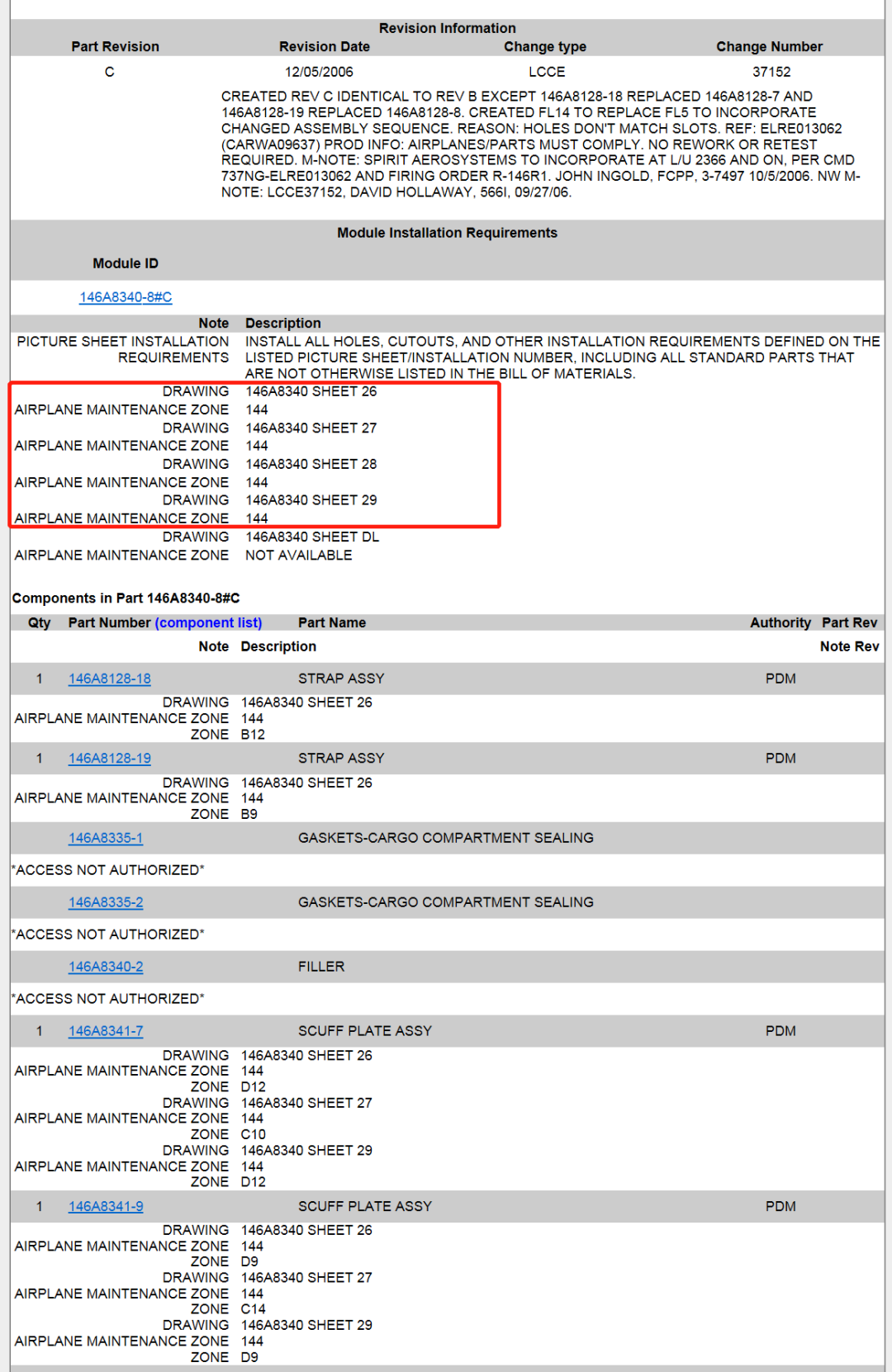

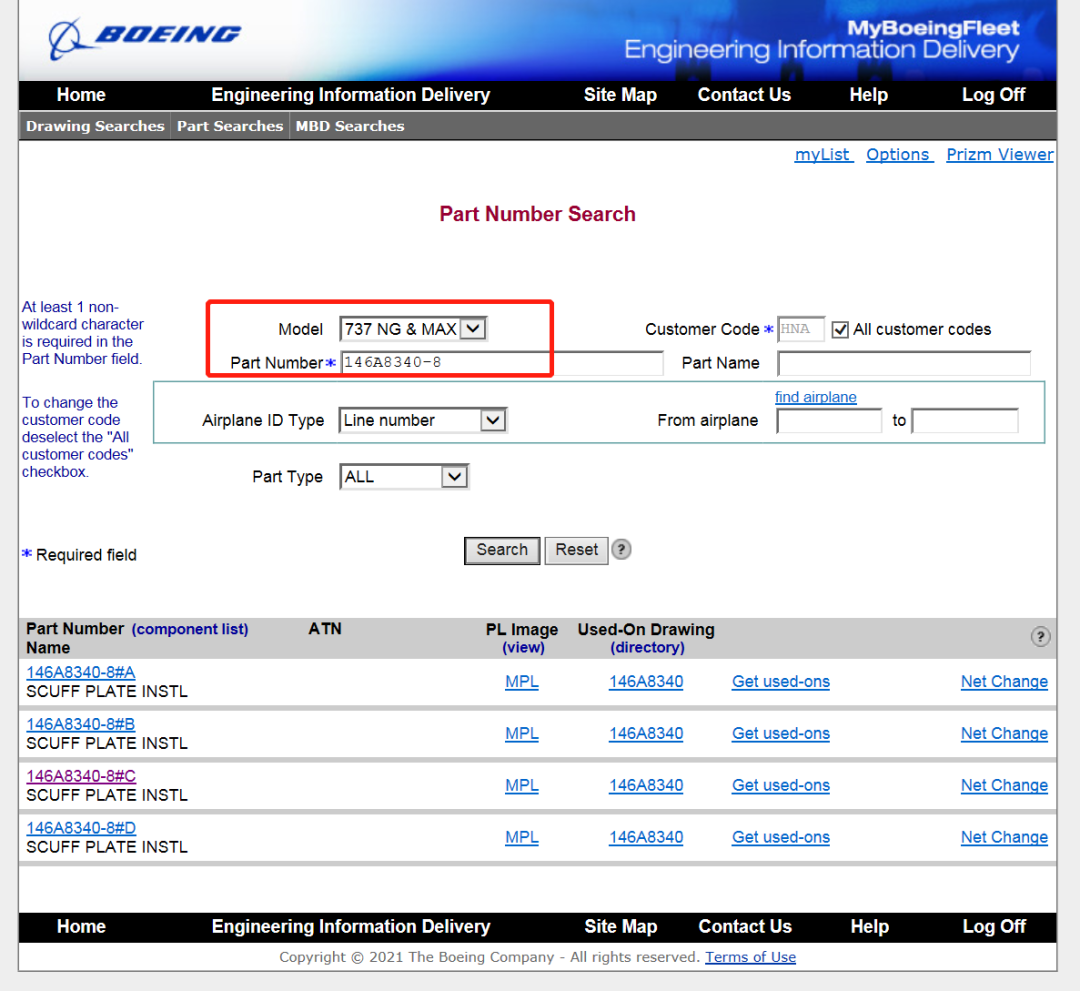

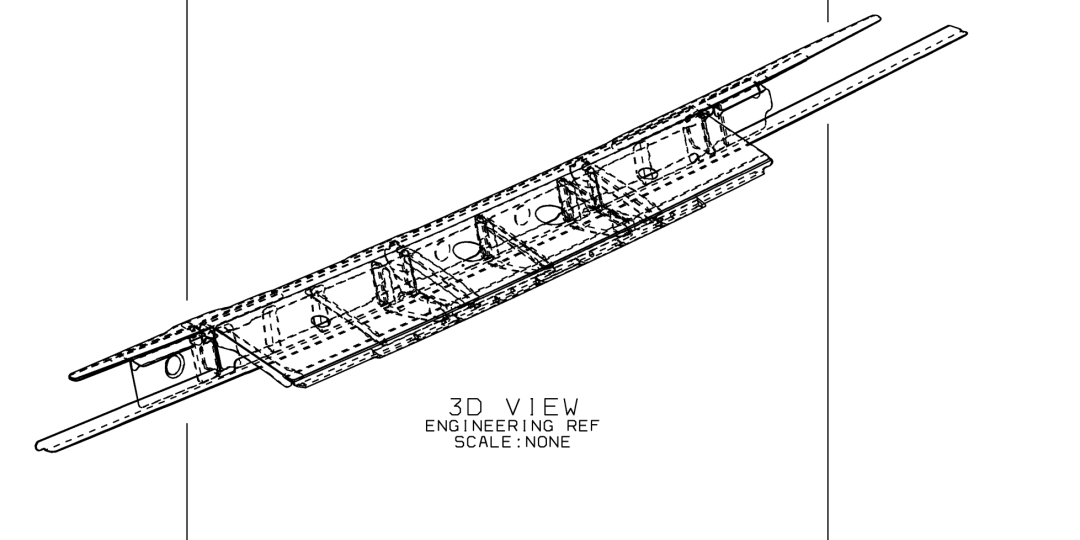

2.点击146A8340-8#C，打开后可以看到，防磨板的图纸号是146A8340 SHEET 26-29

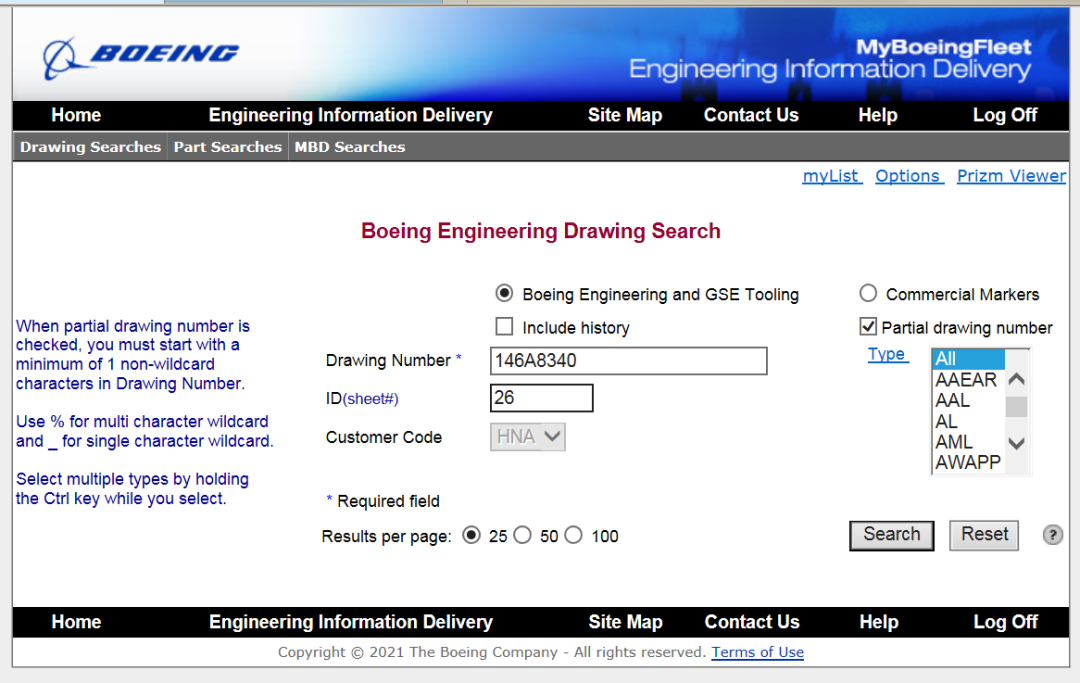

3.在Boeing Engineering Drawing Search中输入相应的图纸号和ID号进行查找。

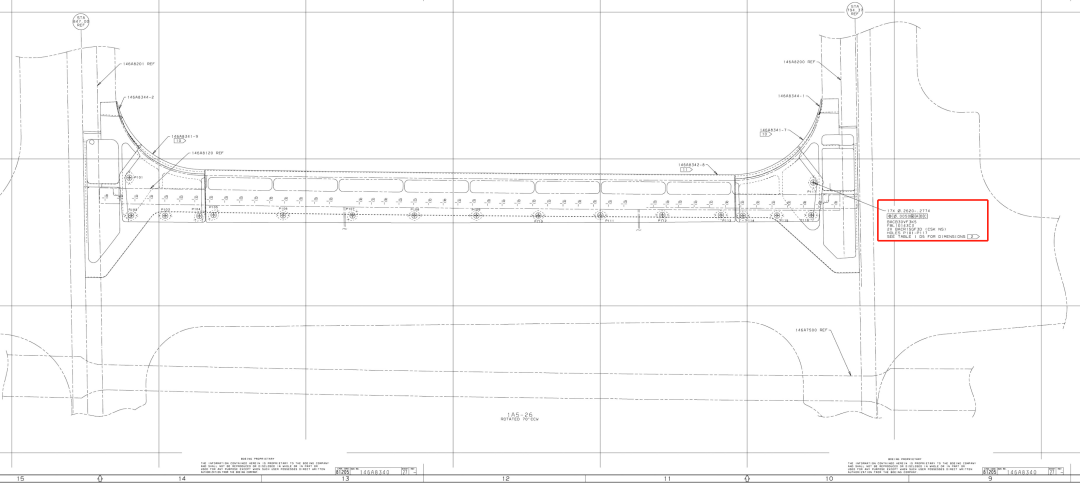

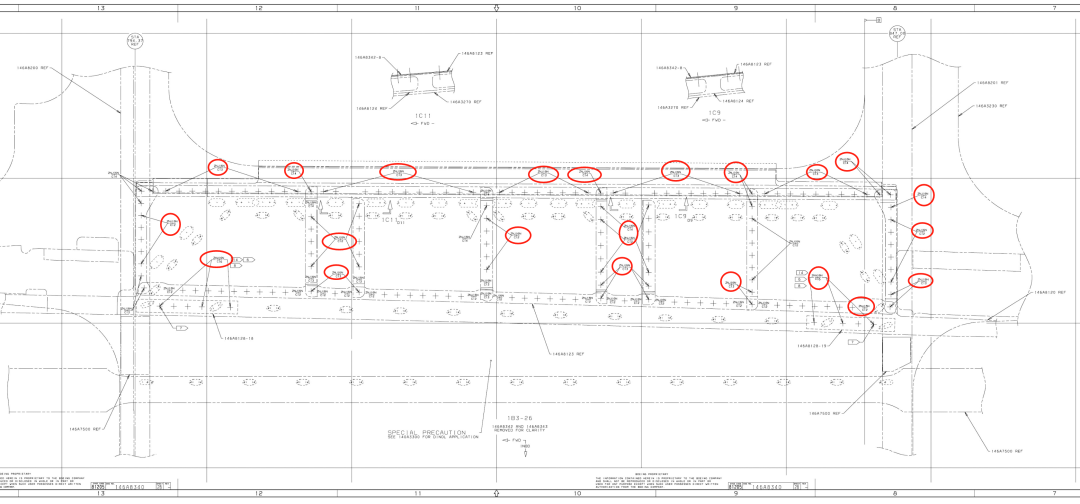

4.这些图纸分别给出了：货舱门槛外部固定螺钉、下部拖把和铆钉件号、下部腹板固定铆钉的件号。

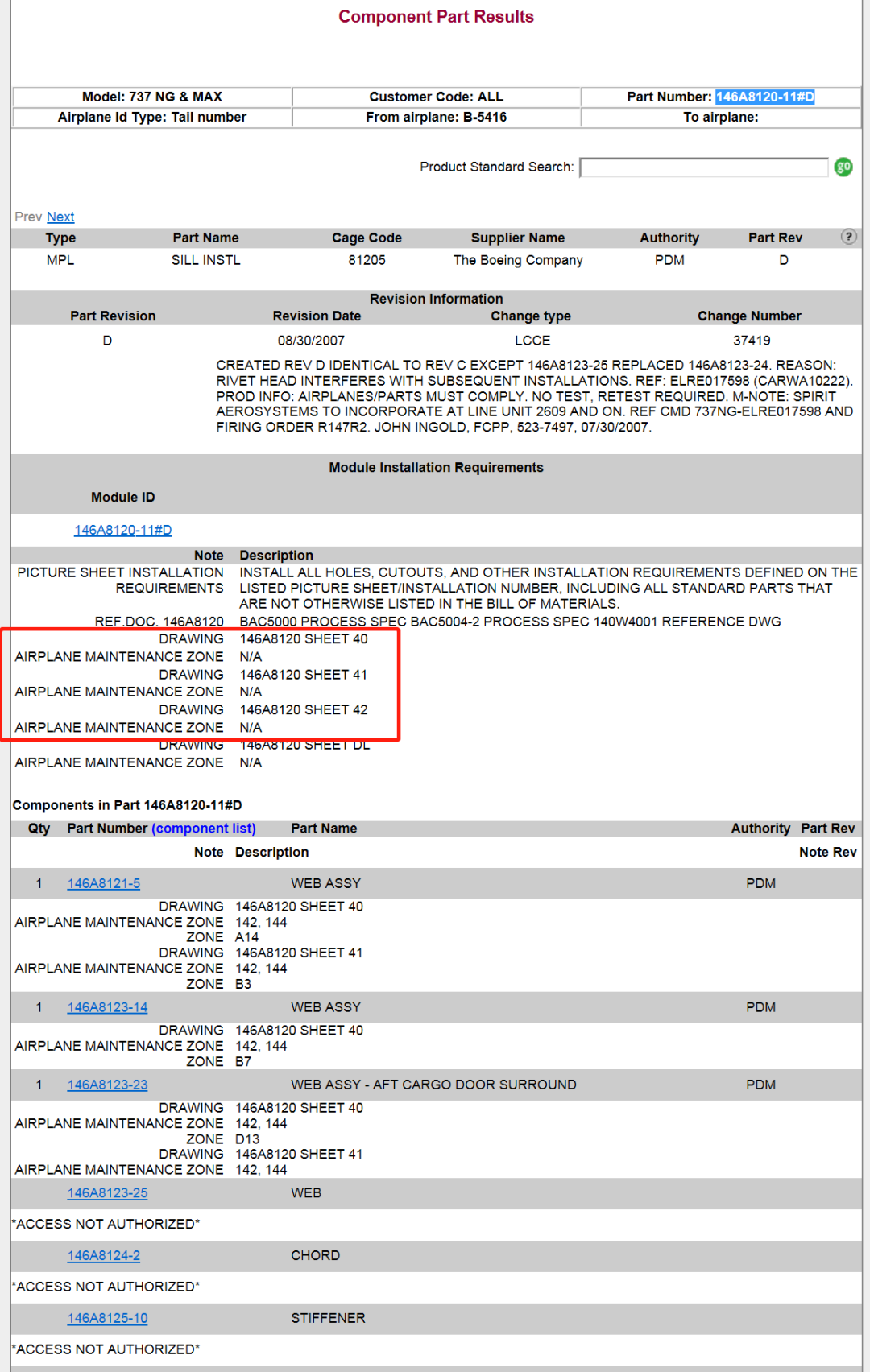

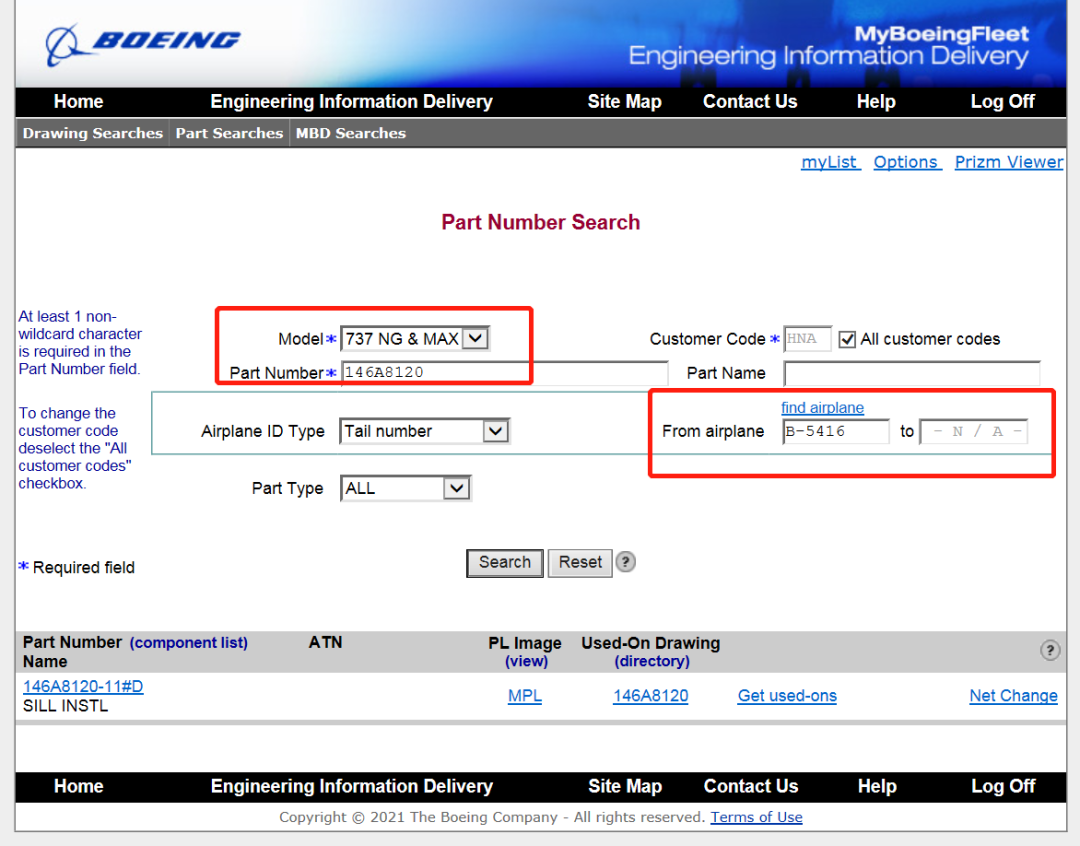

1.点击146A8120-11#D，可以看到腹板下部结构给的件号为146A8120 SHEET40-42。

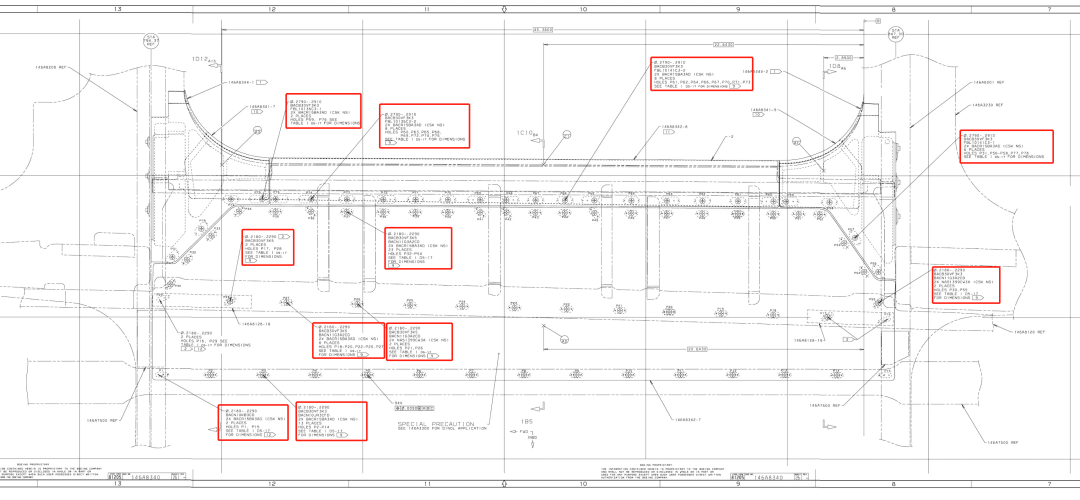

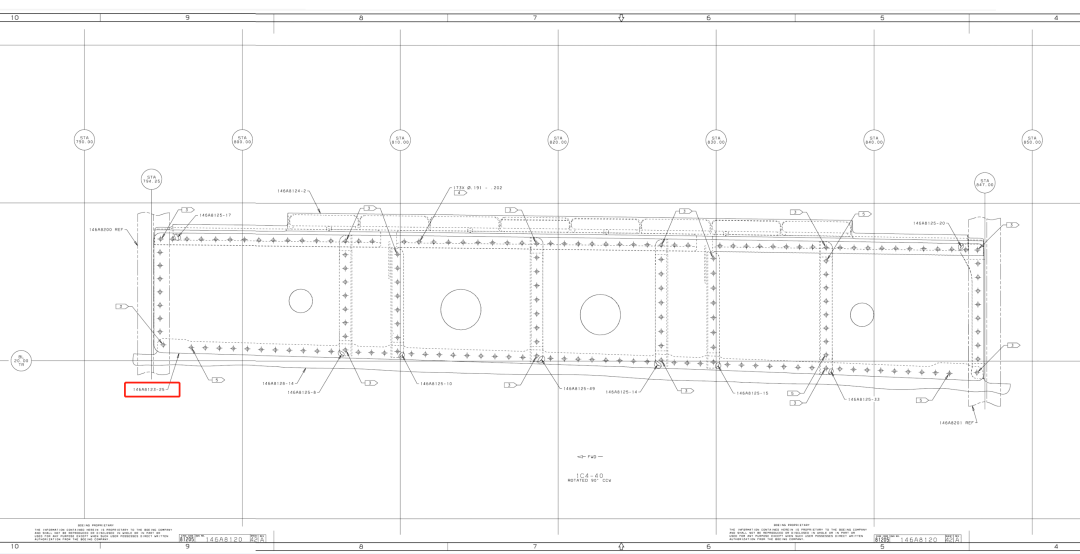

2.在146A8120 SHEET 42中可以看到腹板的件号146A8123-25。

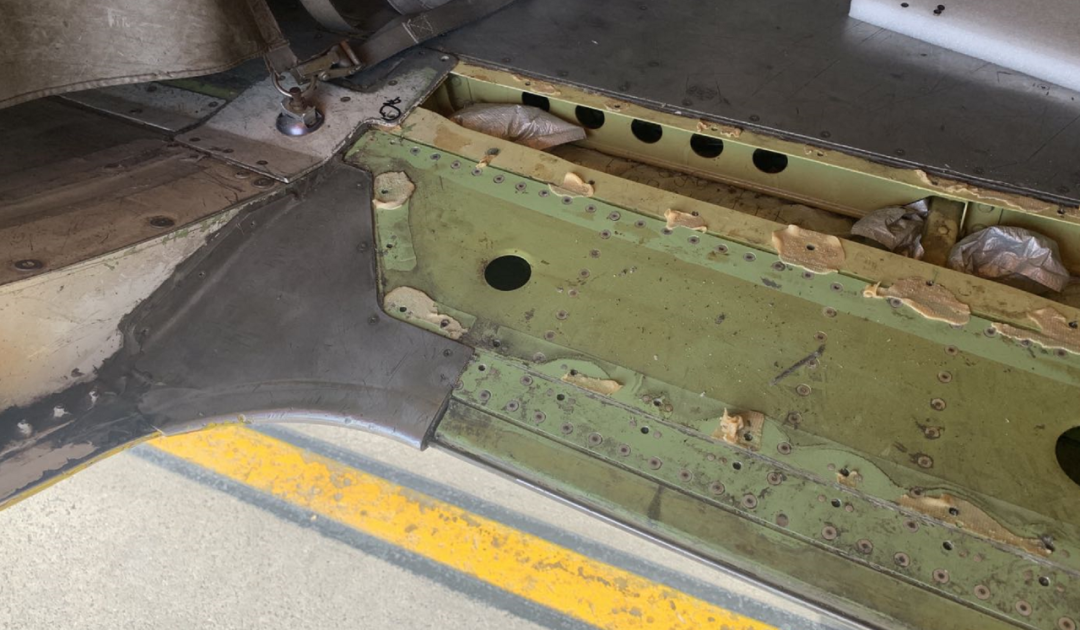

1.最难往往不是找图，而是读图，怕就怕你从它身边路过，却没看看到突破口就在那里没动。多一些耐心，将图拼接到一块，结合现场的结构能更快的找到所需内容。

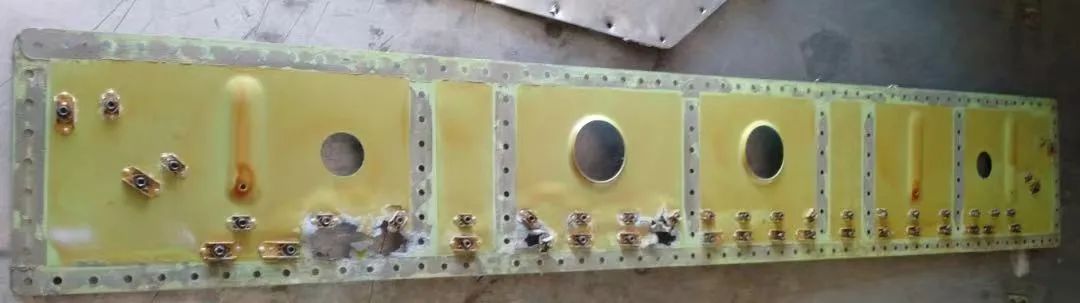

2.本文部分照片引用自梦影，感谢分享。

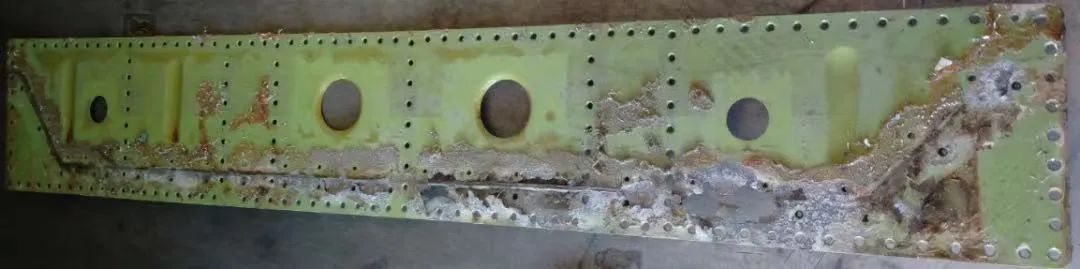

腹板腐蚀分析

梦影，公众号：我爱修飞机737NG飞机货舱门槛防磨板下框腹板腐蚀分析
