分享即成长。大家好,欢迎关注阮工频道


某737NG飞机,机组反映机长侧驾驶盘内话时断时续,更换PTT电门时螺钉滑丝无法拆下:


销子是扳机的转轴,直接插拔的



锁螺钉,锁定两个PTT电门的

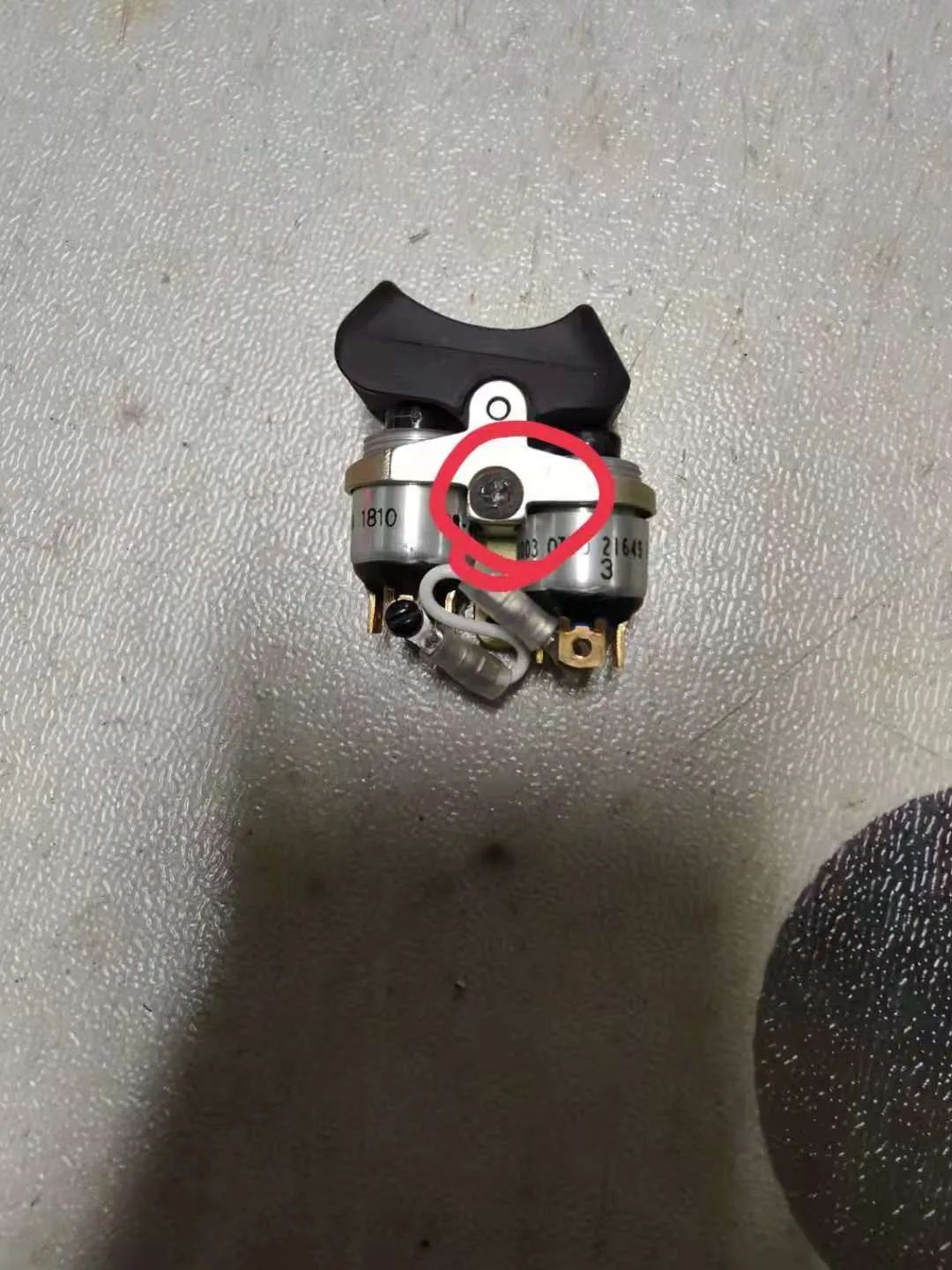

PTT锁螺钉头部拧坏,导致两个电门都无法拆下。由于金工没有这么小的螺钉的钻头,所以考虑更换整个部分。


参考AMM 23-51-04:

要特别注意PTT电门的线不要接错了。驾驶盘上的PTT电门3接黑色/红色线,4接灰色线。1和2不接线。


各部分的作用:

  • PIN:扳机(TRIGGER)的转轴

  • CLAMP[4]:PTT电门[6]和[3]的卡子及支撑

  • LOCKING SCREW[5]:锁紧卡子的

  • MOUNTING SCREWS[2]:将CLAMP[4]固定到驾驶盘上


参考IPC 23-51-04-01:



可以得到所需航材为:

  • PTT电门锁定螺钉【20/23】,数量1

  • 卡子【30/40】,数量1

  • PTT电门【55】,数量2


其他的扳机【24/25】,销子【15】使用旧的就可以。

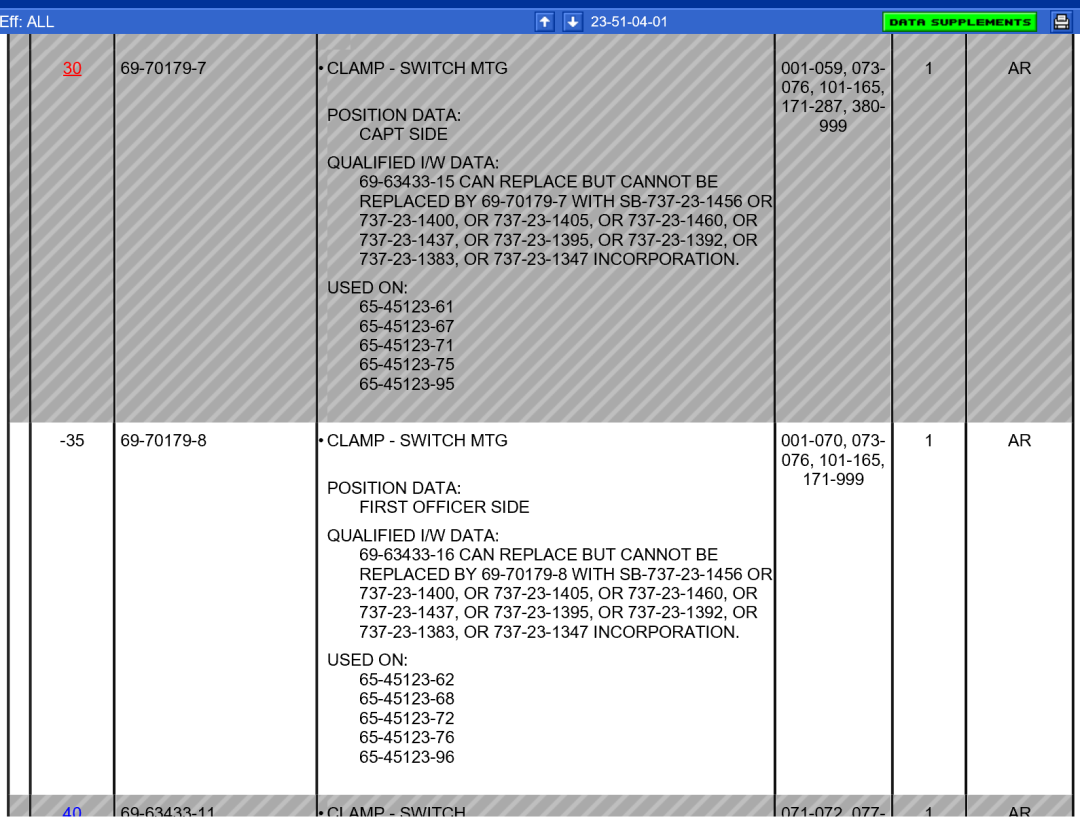

但是,当前的IPC适用性有些问题,比如我们这架飞机,机长侧的卡子应该是【30】,件号69-70179-7,但是IPC显示不适用。当前的IPC适用性是错误的。


而且IPC里有很多USED ON限制,由于不知道飞机上安装的驾驶盘的件号,给我们的件号判断也带来了麻烦。


此时,我们可以查找这架飞机的交机资料,里面的《Aircraft Readiness Log.装机设备清册》:


在装机设备清册里使用65-45123搜索,发现没有:



找到IPC的上一级组件,65-45121-*,再次使用65-45121搜索:


可以得到这架飞机机长侧安装的驾驶盘组件件号为:65-45121-159,进一步在IPC,可以得到驾驶盘件号为65-45123-95:


再回到IPC 23-51-04-01,就很容易确定适用性了,很明显是IPC适用性错了:


当然,也可以直接查件号65-45123-95的工程图纸:


类似的错误还有IPC 23-51-51-01A,外电源面板上耳机插孔的件号,之前也是没有部分飞机的适用性,后来发SR(SR ID:3-4854877310)给波音,已经修改了手册。







推荐阅读:
