[其他机型] 打力矩时使用加长杆会影响最终的力矩值吗?

[复制链接]

16

主题

101

帖子

617

积分

机务正式工-无执照

Rank: 4

积分
617
发表于 2021-4-15 20:26:27 | 显示全部楼层 |阅读模式
一直以为加长杆(延长力矩扳手的长度)是不会影响最终的力矩值的,只是更省力。比如说本来我要打一个50牛米的力矩,力矩扳手长度为0.5米,那么我手上要用100牛的力,才能打到。如果我用了0.5米的加长杆,那么现在的力臂长度为一米,那么我手上只需要50牛的力就可以打出60牛米的力矩。我是这么理解的,不知道是不是?
请大佬赐教,如果不是可否提供权威信息


回复

使用道具 举报

7

主题

194

帖子

856

积分

机务正式工-无执照

Rank: 4

积分
856
发表于 2021-4-15 21:34:40 来自手机 | 显示全部楼层

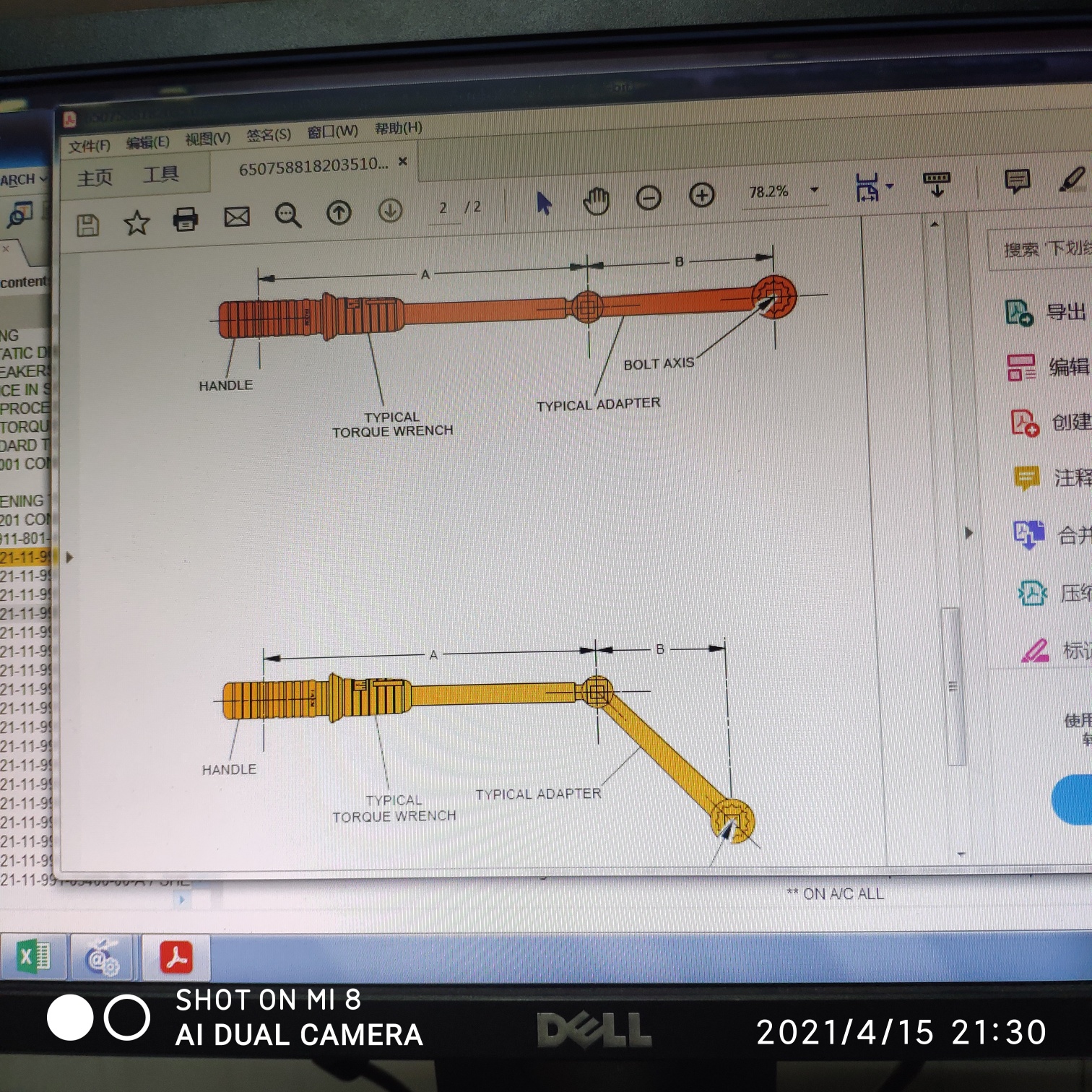

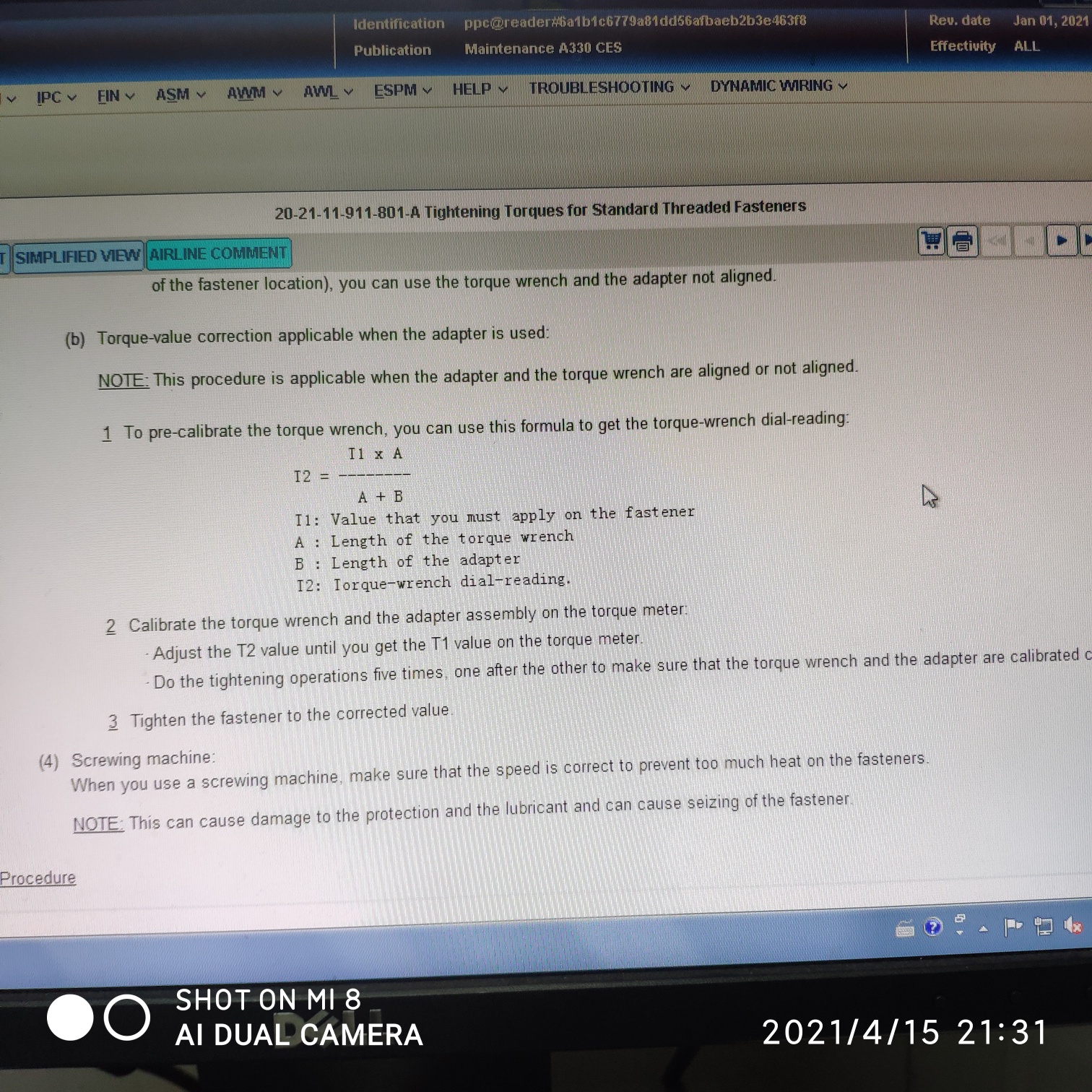

T2=(T1×A)/(A+B)
各字母含义参考下图

回复 支持 1 反对 0

使用道具 举报

16

主题

101

帖子

617

积分

机务正式工-无执照

Rank: 4

积分
617
 楼主| 发表于 2021-4-15 22:21:15 来自手机 | 显示全部楼层
信君亦如是 发表于 2021-04-15 21:34
T2=(T1×A)/(A+B)
各字母含义参考下图

你理解错了我的意思,我的意思是在把手这一端加长,而不是在头上,你说的那个我知道。
回复 支持 反对

使用道具 举报

7

主题

194

帖子

856

积分

机务正式工-无执照

Rank: 4

积分
856
发表于 2021-4-15 22:43:10 来自手机 | 显示全部楼层
Ryanwong 发表于 2021-04-15 22:21
你理解错了我的意思,我的意思是在把手这一端加长,而不是在头上,你说的那个我知道。

最终结论是一样的,力矩值是力与力臂乘积!!!在手这一端加长也是同一个计算公式,
回复 支持 5 反对 0

使用道具 举报

6

主题

662

帖子

1467

积分

机务正式工-执照C

Rank: 5Rank: 5

积分
1467

实名认证中国民航大学首都机场集团

发表于 2021-4-15 22:52:00 来自手机 | 显示全部楼层
Ryanwong 发表于 2021-04-15 22:21
你理解错了我的意思,我的意思是在把手这一端加长,而不是在头上,你说的那个我知道。

举个反例子,手臂长一点,手掌大一点的,站的远一点的,使用力矩扳结果就不一样了?手腕发力or手臂发力or身体发力,结果就不一样了吗?
回复 支持 2 反对 0

使用道具 举报

1

主题

470

帖子

331

积分

机务学徒工

Rank: 3Rank: 3

积分
331

长沙航空职业技术学院

发表于 2021-4-16 00:29:17 来自手机 | 显示全部楼层
着重点错了,磅力矩的本质是头部扭转,而不是你施加的力,加长后你确实省力了,但是头部扭转力还是一样的
回复 支持 13 反对 0

使用道具 举报

7

主题

194

帖子

856

积分

机务正式工-无执照

Rank: 4

积分
856
发表于 2021-4-16 00:57:11 来自手机 | 显示全部楼层
我想我疯了 发表于 2021-04-16 00:29
着重点错了,磅力矩的本质是头部扭转,而不是你施加的力,加长后你确实省力了,但是头部扭转力还是一样的

有道理,在头部加长就是20章那个公式,磅表省力了,

在把手这里加长,是人省力了,磅力力矩不变。
回复 支持 1 反对 0

使用道具 举报

16

主题

101

帖子

617

积分

机务正式工-无执照

Rank: 4

积分
617
 楼主| 发表于 2021-4-16 08:23:40 来自手机 | 显示全部楼层
mcwang_09 发表于 2021-04-15 22:52
举个反例子,手臂长一点,手掌大一点的,站的远一点的,使用力矩扳结果就不一样了?手腕发力or手臂发力or身体发力,结果就不一样了吗?

所以厂家建议你手握把手中心,双手的话另一只手要放在这只手正上方。
回复 支持 反对

使用道具 举报

16

主题

101

帖子

617

积分

机务正式工-无执照

Rank: 4

积分
617
 楼主| 发表于 2021-4-16 08:24:46 来自手机 | 显示全部楼层
信君亦如是 发表于 2021-04-15 22:43
最终结论是一样的,力矩值是力与力臂乘积!!!在手这一端加长也是同一个计算公式,

能提供一下文件参考吗?
回复 支持 反对

使用道具 举报

9

主题

729

帖子

621

积分

机务正式工-无执照

Rank: 4

积分
621
发表于 2021-4-16 08:50:50 来自手机 | 显示全部楼层
用了加长杆你用力不也小了么,扭矩指的是那个头上的力矩,你用加长杆是为了省力。
回复 支持 1 反对 0

使用道具 举报

6

主题

662

帖子

1467

积分

机务正式工-执照C

Rank: 5Rank: 5

积分
1467

实名认证中国民航大学首都机场集团

发表于 2021-4-17 22:05:09 来自手机 | 显示全部楼层
那手臂与转接杆可否做一个等效。?
回复 支持 反对

使用道具 举报

43

主题

70

帖子

1387

积分

机务正式工-执照C

Rank: 5Rank: 5

积分
1387
发表于 2021-4-17 23:13:04 来自手机 | 显示全部楼层
第一,如果你用0.5m的加长杆,那么原来用100N打50NM就会变成了50N打50NM,力矩由设定值决定的;(所以我不知道你那个60的数据怎么来的)
第二,如果认为力矩扳手加了加长杆会影响力矩的话,那么你用短杆的10-50N打30N,和用长杆的20-100打30N,难道两个30N不一样吗?
第三,我做过测试,用两个不同量程的扳手,用套筒转接后对拧相同力矩,几乎是同时达到的(至少人耳无法分辨出嘎嘣的时间差)。
个人理解,有错指正,十分感谢。
回复 支持 反对

使用道具 举报

1

主题

18

帖子

539

积分

机务学徒工

Rank: 3Rank: 3

积分
539
发表于 2021-4-17 23:16:46 来自手机 | 显示全部楼层
用屁股想都知道不变啊
回复 支持 2 反对 0

使用道具 举报

0

主题

195

帖子

494

积分

机务学徒工

Rank: 3Rank: 3

积分
494
发表于 2021-4-17 23:19:03 来自手机 | 显示全部楼层

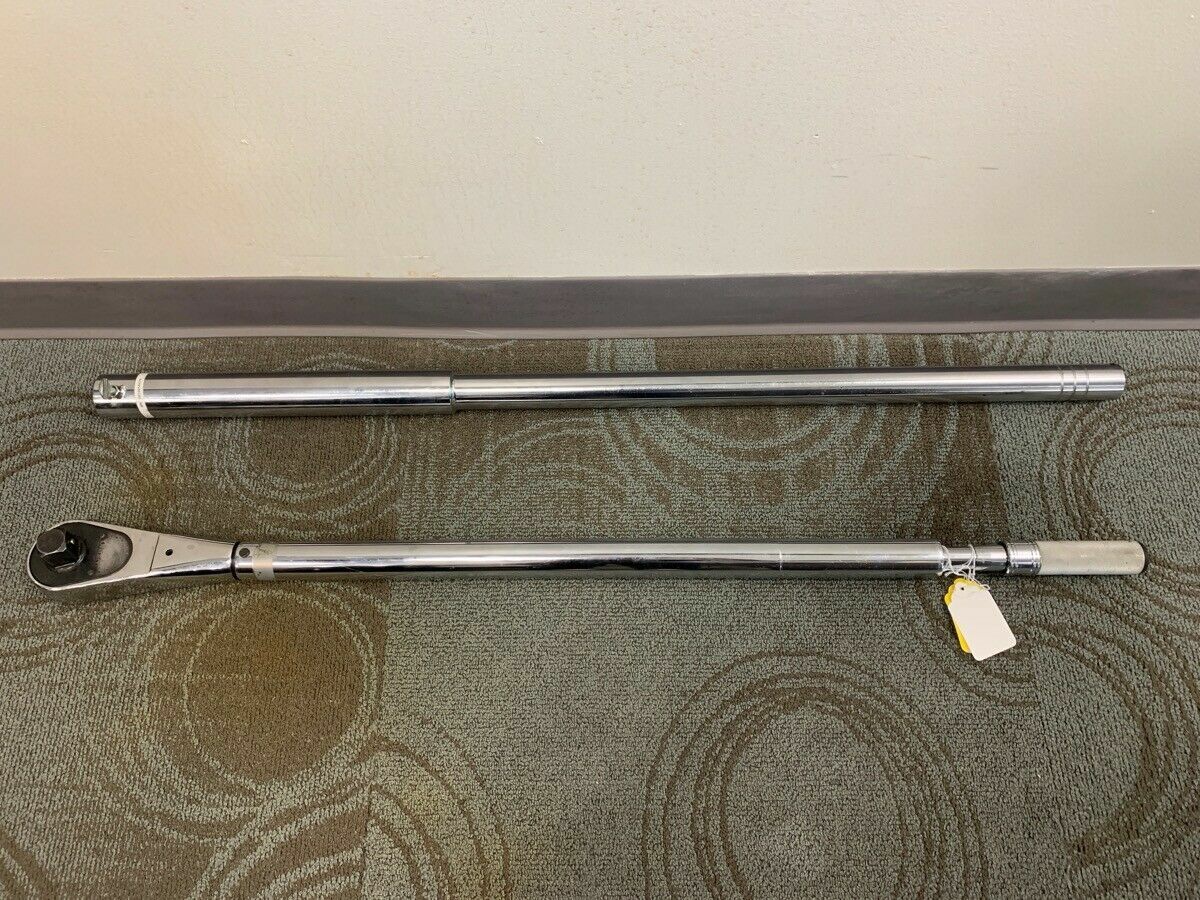

加长杆不影响实际扭矩,并且加长杆也不需要放到原手柄的中间位置。snap on有套200-1000尺磅的磅表就自带加长杆

回复 支持 2 反对 0

使用道具 举报

0

主题

3

帖子

65

积分

试用期机务

Rank: 1

积分
65
发表于 2021-4-18 00:28:26 来自手机 | 显示全部楼层
这么基础的东西,刚进公司就教过了吧,20章的标准施工手册也说得很清楚,不看手册的吗
回复 支持 2 反对 0

使用道具 举报

0

主题

1

帖子

324

积分

机务学徒工

Rank: 3Rank: 3

积分
324
发表于 2021-4-18 09:09:33 来自手机 | 显示全部楼层
这种初中物理知识好不好!简单举例子来说就是你用杠杆撬石头,撬起石头需要的力是固定的,改变杠杆长度只是让你施加的力改变了,不管杠杆长短,最终你让石头撬起给石头施加的力是不变的。杠杆变长只是让施力者只需要更少的力就能撬起石头
回复 支持 3 反对 0

使用道具 举报

1

主题

14

帖子

417

积分

机务学徒工

Rank: 3Rank: 3

积分
417
发表于 2021-4-18 09:59:32 来自手机 | 显示全部楼层
加力杆就是省力了 实际力矩还是这么多呀
回复 支持 1 反对 0

使用道具 举报

6

主题

44

帖子

721

积分

机务正式工-无执照

Rank: 4

积分
721
发表于 2021-4-18 10:08:03 来自手机 | 显示全部楼层
用屁股想都知道不变啊
回复 支持 1 反对 0

使用道具 举报

0

主题

24

帖子

460

积分

机务学徒工

Rank: 3Rank: 3

积分
460
发表于 2021-4-18 10:45:09 来自手机 | 显示全部楼层
楼主是文科生? 杠杆原理不懂?
回复 支持 反对

使用道具 举报

0

主题

2

帖子

100

积分

见习机务员

Rank: 2

积分
100
发表于 2021-4-18 12:23:48 来自手机 | 显示全部楼层
实际操作  肯定不一样
加了加长杆   控制杆头不动的力  怎么分析?
回复 支持 反对

使用道具 举报

5

主题

173

帖子

306

积分

机务学徒工

Rank: 3Rank: 3

积分
306

实名认证中国民航飞行学院

发表于 2021-4-18 15:01:24 来自手机 | 显示全部楼层
影响不了最后需要的力矩值。
回复 支持 反对

使用道具 举报

0

主题

38

帖子

300

积分

机务学徒工

Rank: 3Rank: 3

积分
300
发表于 2021-4-18 20:16:00 | 显示全部楼层
不会的,某贵司有力矩加长杆。有时候不加个杆,真得让可爱的肥仔师兄他们来磅,我们这些瘦子会反弹,哈哈
回复 支持 1 反对 0

使用道具 举报

7

主题

106

帖子

562

积分

机务学徒工

Rank: 3Rank: 3

积分
562
发表于 2021-4-19 08:46:53 来自手机 | 显示全部楼层
力和力矩的区别
回复 支持 反对

使用道具 举报

1

主题

130

帖子

156

积分

见习机务员

Rank: 2

积分
156
发表于 2021-4-19 08:52:56 | 显示全部楼层
延长杆放在前面的时候需要换算,放在后面的时候力矩没有变化,只影响工作者力的大小。
回复 支持 反对

使用道具 举报

0

主题

7

帖子

303

积分

机务学徒工

Rank: 3Rank: 3

积分
303
发表于 2021-4-19 14:28:26 来自手机 | 显示全部楼层
工程力学挂科了吗?
回复 支持 反对

使用道具 举报

1

主题

90

帖子

431

积分

机务学徒工

Rank: 3Rank: 3

积分
431
发表于 2021-4-20 16:56:50 | 显示全部楼层
Ryanwong 发表于 2021-4-15 22:21
你理解错了我的意思,我的意思是在把手这一端加长,而不是在头上,你说的那个我知道。 ...

把手加长,不影响力矩值的
回复 支持 反对

使用道具 举报

16

主题

101

帖子

617

积分

机务正式工-无执照

Rank: 4

积分
617
 楼主| 发表于 2021-4-20 21:25:13 来自手机 | 显示全部楼层
言小乙 发表于 2021-04-20 16:56
把手加长,不影响力矩值的

我一开始也这么认为,
回复 支持 1 反对 0

使用道具 举报

1

主题

102

帖子

653

积分

机务正式工-无执照

Rank: 4

积分
653
发表于 2021-4-21 18:24:02 来自手机 | 显示全部楼层
力矩是矢量
回复 支持 反对

使用道具 举报

1

主题

90

帖子

431

积分

机务学徒工

Rank: 3Rank: 3

积分
431
发表于 2021-4-22 16:10:17 | 显示全部楼层
Ryanwong 发表于 2021-4-20 21:25
我一开始也这么认为,

后来呢
回复 支持 反对

使用道具 举报

1

主题

2

帖子

1

积分

试用期机务

Rank: 1

积分
1
发表于 2021-4-22 19:42:26 来自手机 | 显示全部楼层
结论:加长杆在前会影响力矩需要换算,在后则不影响。
原理:可以把力矩扳手的工作原理简化为,一个点加一个线,作用于点上的力矩达到设定值时,会发出咔咔的响声,所以加长杆在后面时不会影响力矩值,只会使作用力变小,而加长杆在前面时,会导致作用到被定力的紧固件上的力矩变大,因此需要换算力矩。
实例:力矩扳手并未严格规定握持点,所以握持位置不会影响定力,而不同的握持位置便相对于不同的杆长。此外由于A320刹车螺帽难以接近,部分航司采用了力矩扳手前面装加长杆的工装,其定力值为换算后的数值在数值上小于AMM手册的力矩值。(写的好啰嗦
回复 支持 1 反对 0
