73N_32_刹车计量活门MEMO

Zephyr_One · 发表于 2021-3-11 18:52:07

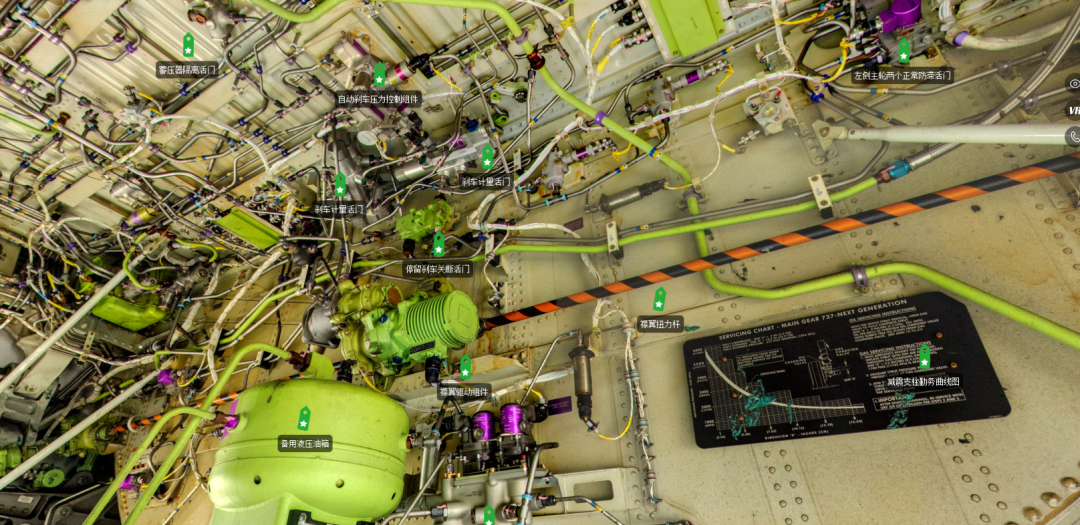

刹车计量活门更换航材

名称	件号	数量
• VALVE ASSY	274A1115-1/2	1
• • VALVE ASSY	71404-1/2	1
PACKING	NAS1612-8A	2
PACKING	NAS1611-111A	2
PACKING	NAS1611-113A	4
PACKING	NAS1612-4A	1
PACKING	NAS1611-008A	1
PACKING	NAS1612-10A	4
RING	C11236-111B	2
RING	C11236-113B	4
RING	C11236-008B	1
Grease	BMS3-33	1
Corrosion Inhibiting	BMS3-38/COR-BAN27L	1

更换活门所需工具

工具名称	件号	数量
Kit - Rigging Pin	F70207-109	1
Kit - Rigging Pin	F70207-128	1
接油桶	N/A	1
常用大工具箱	N/A	1
开口	1 、1又1/8、1又1/16、1又1/4	4
块扳手	9/16、11/16、1 、1又1/8、 1又1/16、1又1/4	6
力矩扳手	200+100	2
抹布	N/A	AR

拆装提示

1、拆装前注意释压，并且做好个人防护，注意收集滴油。

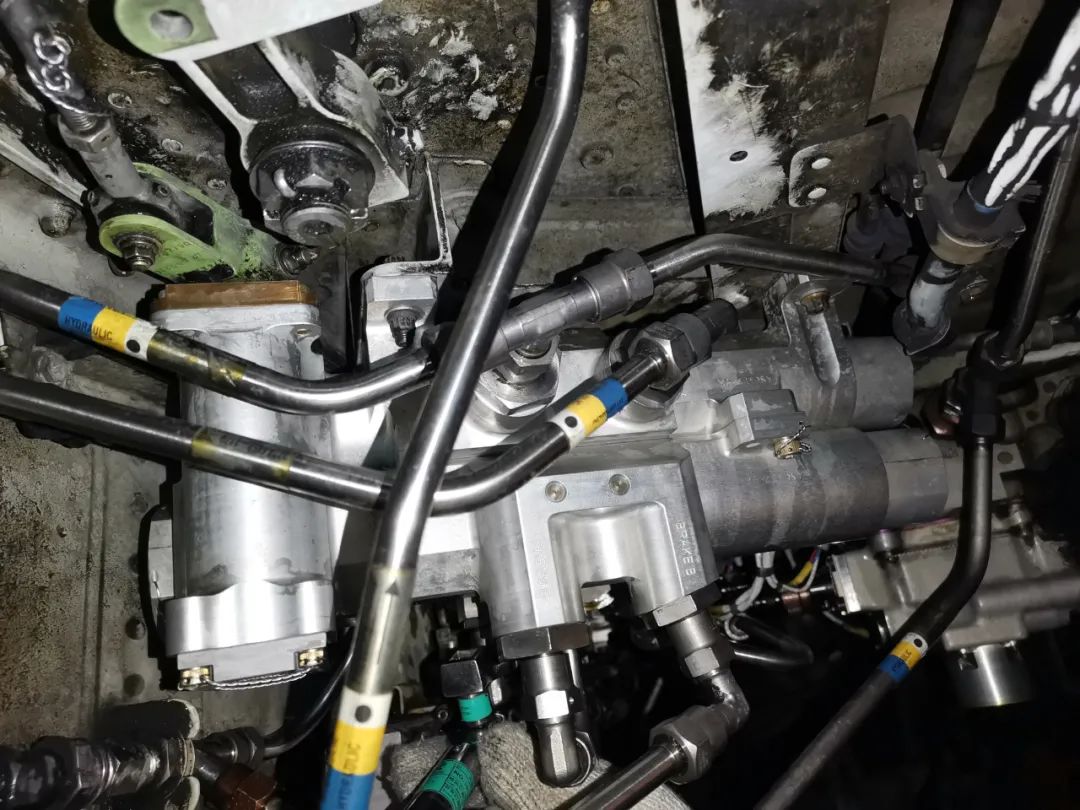

2、右侧计量活门较容易接近，左侧活门后部有两根硬管较难安装，最好在紧固底座安装螺钉前就把接头带上，否则后期很难安装。

3、严格按照标准施工及力矩要求安装管接头，否则容易造成接头渗漏。

4、右侧计量活门的安装要注意螺栓头的方向朝后，朝前可能会引起液压管路损伤或人员受伤。

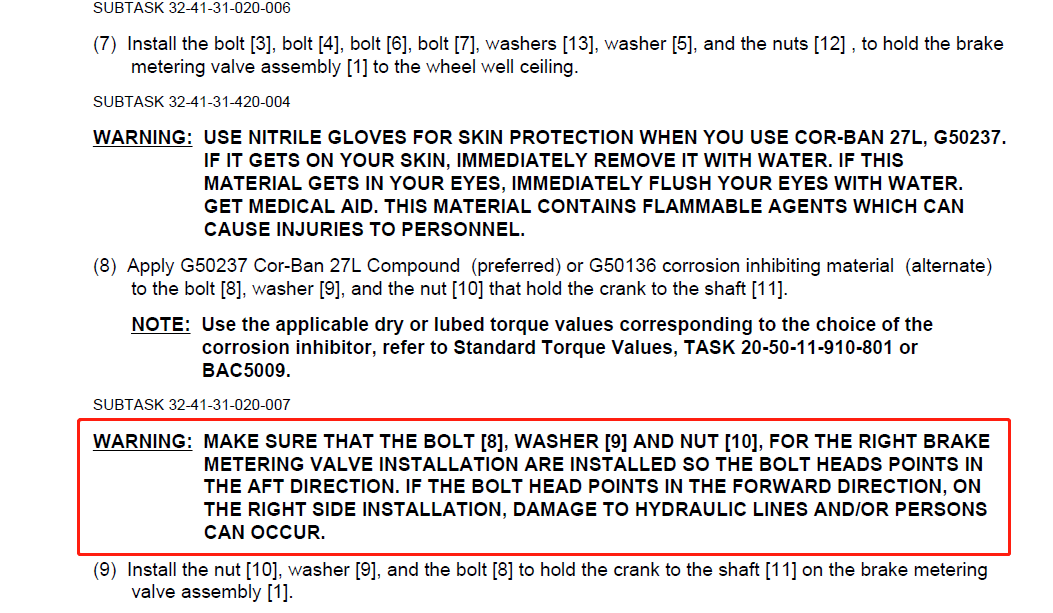

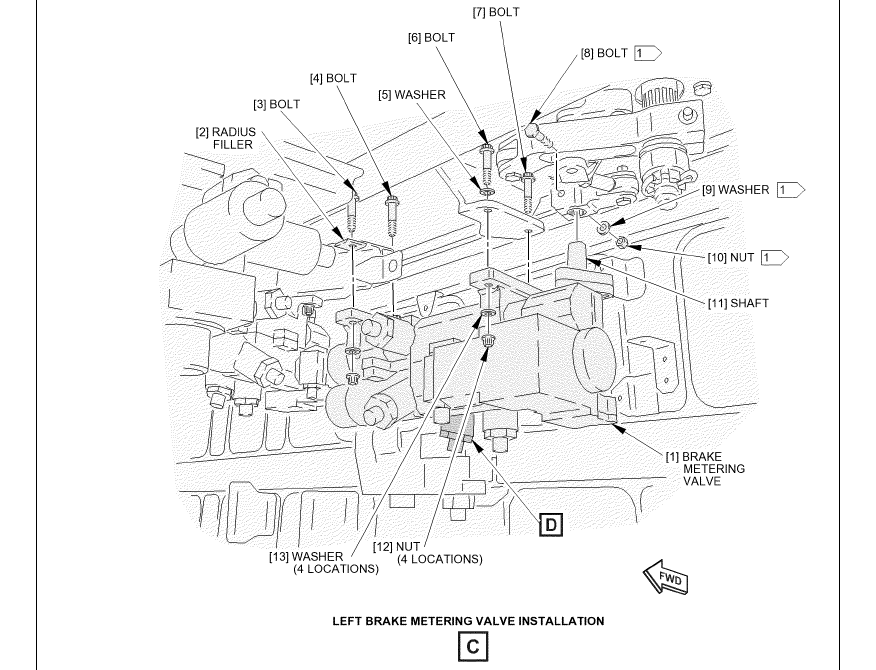

WARNING: FOR THE RIGHT BRAKE METERING VALVE INSTALLATION, MAKE SURE THAT THE BOLT [8], WASHER [9] AND NUT [10], ARE INSTALLED SO THE BOLT HEADS POINTS IN THE AFT DIRECTION.

ON THE RIGHT SIDE INSTALLATION, IF THE BOLT HEAD POINTS IN THE FORWARD DIRECTION, DAMAGE TO HYDRAULIC LINES AND/OR PERSONS CAN OCCUR.

5、依据AMM20-50-11，根据管径选择合适的力矩。

6、与刹车计量活门本体连接的部分管路件号。

名称	件号
液压管	272A4452-1169
液压管	272A4452-1171
液压管	272A4452-1172‍
液压管	272A4452-1176
液压管	272A4452-1179
液压管	272A4452-1170‍‍

END
