[综合] 图中的A,B,C代表什么呢?

[复制链接]

8

主题

20

帖子

475

积分

机务学徒工

Rank: 3Rank: 3

积分
475
发表于 2020-3-9 17:27:33 | 显示全部楼层 |阅读模式 来自: 中国云南

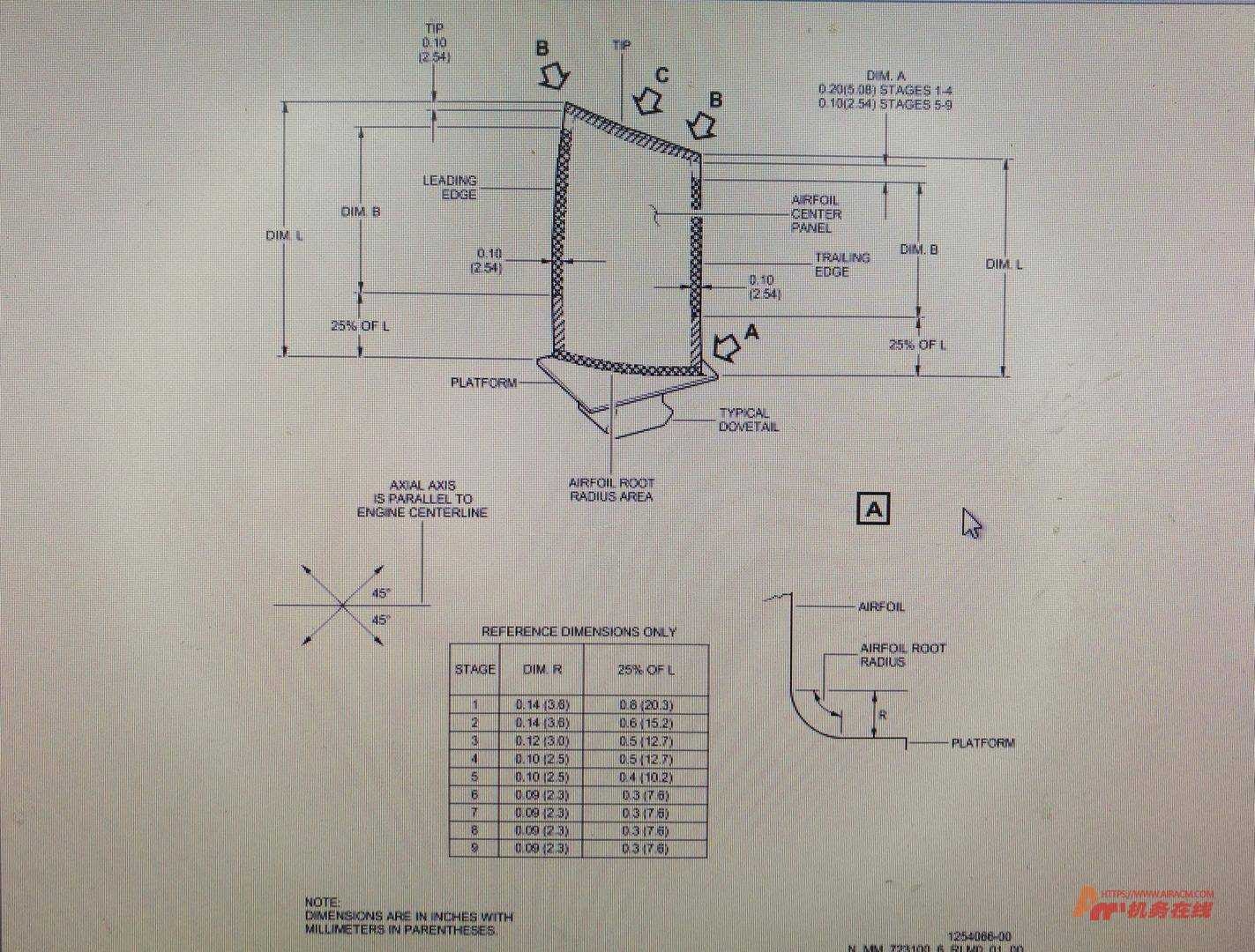

图中的A,B,C代表什么呢,这些参数是否能描述清楚这个叶片尺寸哦,求教大神

回复

使用道具 举报

10

主题

1216

帖子

495

积分

机务学徒工

Rank: 3Rank: 3

积分
495
发表于 2020-3-9 18:05:23 来自手机 | 显示全部楼层 来自: 中国四川达州
ABC代表视图方向,你从那个部位看零件
回复 支持 反对

使用道具 举报

8

主题

20

帖子

475

积分

机务学徒工

Rank: 3Rank: 3

积分
475
 楼主| 发表于 2020-3-9 21:30:38 来自手机 | 显示全部楼层 来自: 中国云南
逆流沙 发表于 2020-03-09 18:05
ABC代表视图方向,你从那个部位看零件

左右两边的DIM L好像不等长,那一边才是25%L呢?2.54是厚度吗?
回复 支持 反对

使用道具 举报

4

主题

663

帖子

927

积分

机务正式工-无执照

Rank: 4

积分
927

南航中国民航飞行学院

发表于 2020-3-10 08:16:18 来自手机 | 显示全部楼层 来自: 中国黑龙江哈尔滨
2.54是长度,描述的是前缘后缘位置区域,L不是关键,关键是B,用来描述叶片损伤,不同位置标准不同
直心就是道场
