一：二极管的基本介绍
二极管是用半导体材料(硅、硒、锗等)制成的一种电子器件。
二极管最显著的特征就是单向导电性能，即给二极管阳极和阴极加上正向电压时，二极管导通。当给阳极和阴极加上反向电压时，二极管截止。因此，二极管的导通和截止，则相当于开关的接通与断开。

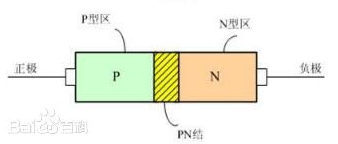

二：二极管PN结
二极管的主要原理就是利用PN结的单向导电性，在PN结上加上引线和封装就成了一个二极管。
晶体二极管为一个由P型半导体和N型半导体形成的PN结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于PN结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流。
当外加的反向电压高到一定程度时，PN结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。若二极管没有因为击穿电流而过热，则二极管不一定会受到损坏，当去除外界电压之后任可能恢复其单向导电性；若二极管过热受损，则不可恢复其单向导电性，需要更换二极管。

三：二极管伏安特性
正向特性
外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场的阻挡作用，正向电流几乎为零，这一段称为死区。这个不能使二极管导通的正向电压称为死区电压。
当正向电压大于死区电压以后，PN结内电场被克服，二极管正向导通，电流随电压增大而迅速上升。在正常使用的电流范围内，导通时二极管的端电压几乎维持不变，这个电压称为二极管的正向电压。
当二极管两端的正向电压超过一定数值，内电场很快被削弱，特性电流迅速增长，二极管正向导通。
叫做门坎电压或阈值电压，硅管约为0.5V，锗管约为0.1V。硅二极管的正向导通压降约为0.6~0.8V，锗二极管的正向导通压降约为0.2~0.3V。
反向特性
外加反向电压不超过一定范围时，通过二极管的电流是少数载流子漂移运动所形成反向电流。由于反向电流很小，二极管处于截止状态。这个反向电流又称为反向饱和电流或漏电流，二极管的反向饱和电流受温度影响很大。
一般硅管的反向电流比锗管小得多，小功率硅管的反向饱和电流在nA数量级，小功率锗管在μA数量级。温度升高时，半导体受热激发，少数载流子数目增加，反向饱和电流也随之增加。
击穿特性
外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。引起电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管失去单向导电性。如果二极管没有因电击穿而引起过热，则单向导电性不一定会被永久破坏，在撤除外加电压后，其性能仍可恢复，否则二极管就损坏了。因而使用时应避免二极管外加的反向电压过高。
反向击穿按机理分为齐纳击穿和雪崩击穿两种情况。在高掺杂浓度的情况下，因势垒区宽度很小，反向电压较大时，破坏了势垒区内共价键结构，使价电子脱离共价键束缚，产生电子-空穴对，致使电流急剧增大，这种击穿称为齐纳击穿。如果掺杂浓度较低，势垒区宽度较宽，不容易产生齐纳击穿。
另一种击穿为雪崩击穿。当反向电压增加到较大数值时，外加电场使电子漂移速度加快，从而与共价键中的价电子相碰撞，把价电子撞出共价键，产生新的电子-空穴对。新产生的电子-空穴被电场加速后又撞出其它价电子，载流子雪崩式地增加，致使电流急剧增加，这种击穿称为雪崩击穿。无论哪种击穿，若对其电流不加限制，都可能造成PN结永久性损坏。

四：二极管功能分类与标识
二极管根据其功能不同，可以分为数类，其中在日常维修中，常见的特殊二极管有以下几种：

1. 普通二极管：
主要利用其单向导电性作为整流电路和电路开关，用于半波整流、全波整流以及桥式整流。电路分析中，正向可以将二极管视为导线，反向则视为断路。

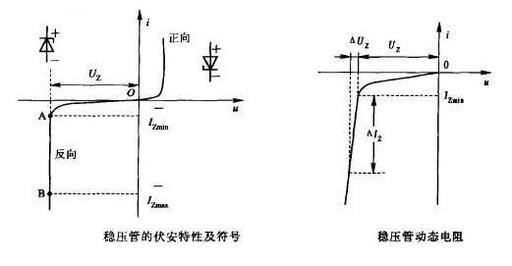

2. 稳压二极管
一般二极管都是正向导通，反向截止;加在二极管上的反向电压、如果超过二极管的承受能力，二极管就要击穿损毁。但是有一种二极管，它的正向特性与普通二极管相同，而反向特性却比较特殊：当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好;反过来着，只要管子处在击穿状态，尽管流过管子的电在变化很大，而管子两端的电压却变化极小起到稳压作用。这种特殊的二极管叫稳压管。
稳压管主要工作在反向击穿区，所以日常维修中量二极管正反向的电阻是差不多大的。

3.变容二极管
变容二极管(Varactor Diodes)，是利用pN结反偏时结电容大小随外加电压而变化的特性制成的。反偏电压增大时结电容减小、反之结电容增大。主要在高频电路中用作自动调谐、调频、调相等、例如在电视接收机的调谐回路中作可变电容。
当外加顺向偏压时，有大量电流产生，PN（正负极）结的耗尽区变窄，电容变大，产生扩散电容效应；当外加反向偏压时，则会产生过渡电容效应。但因加顺向偏压时会有漏电流的产生，所以在应用上均供给反向偏压。
现调频的方法很多，大致可分为两类，一类是直接调频，另一类是间接调频。直接调频是用调制信号电压直接去控制自激振荡器的振荡频率(实质上是改变振荡器的定频元件)，变容二极管调频便属于此类。间接调频则是利用频率和相位之间的关系，将调制信号进行适当处理(如积分)后，再对高频振荡进行调相，以达到调频的目的。两种调频法各有优缺点。直接调频的稳定性较差，但得到的频偏大，线路简单，故应用较广;间接调频稳定性较高，但不易获得较大的频偏。
4.光敏二极管
利用光辐射PN结，将光能转换成电能，当光子进入PN结后，便会赋予电子能量，接收能量后电子就能挣脱原子轨道的束缚，对流过PN结的电流产生影响。光敏二极管工作在反向偏置状态。
五．晶闸管

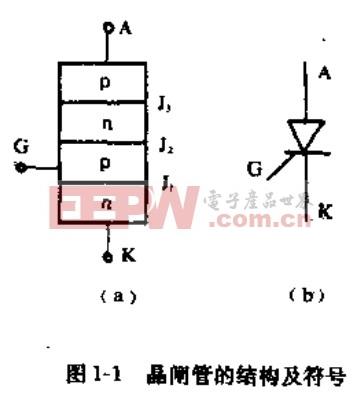

这里特别介绍下晶闸管，也是有PN结，与二极管特点有相似之处。晶闸管也称为可控硅SCR，是由四层半导体材料组成的，有三个PN结，对外有三个电极：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。与二极管相比多了一个控制级G。
要使晶闸管导通，一是在它的阳极A与阴极K之间外加正向电压，二是在它的控制极G与阴极K之间输入一个正向触发电压。晶闸管导通后，松开按钮开关，去掉触发电压，仍然维持导通状态。如果阳极或控制极外加的是反向电压，晶闸管就不能导通。控制极的作用是通过外加正向触发脉冲使晶闸管导通，却不能使它关断。为了使导通的晶闸管关断，可以断开阳极电源或使阳极电流小于维持导通的最小值（称为维持电流）。如果晶闸管阳极和阴极之间外加的是交流电压或脉动直流电压，那么，在电压过零时，晶闸管会自行关断。
