气路图中是不是少一条气路？

夕阳人佳 · 发表于 2019-3-14 13:29:44

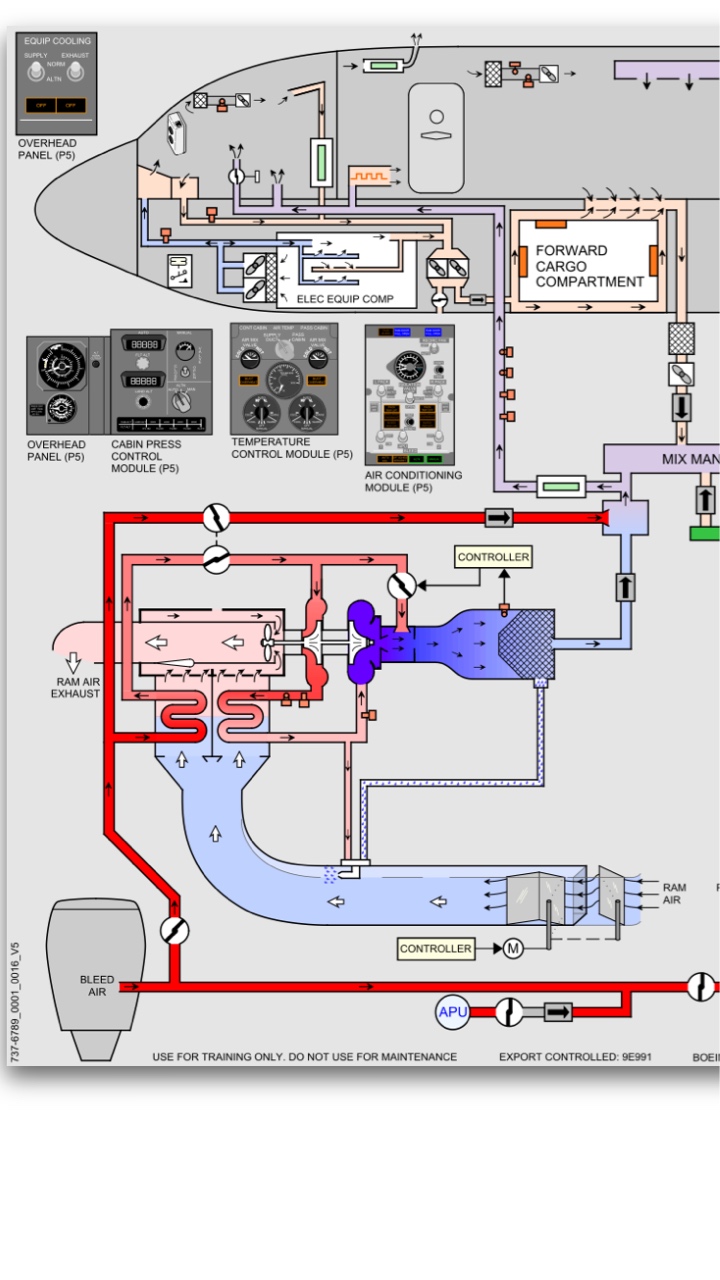

和大家讨论一下，这个737-700空调的气路图中是不是少了prsov出来以后直接通往ACM涡轮的一条气路，否则ACM涡轮的动力来源，图中无法体现。

小眼睛走神 · 发表于 2019-3-14 14:58:54

ACM是三轮同轴转的。不需要什么单独的动力来源。没听懂你啥意思。700和800空调组件部分应该最大区别是回热器，冷凝器，水分离器，以及区域温度控制部分。

冉闵CAFUC · 发表于 2019-3-14 16:02:57

PRSOV是在发动机上，图上是空调组件，是在机腹ECS舱，位置要先搞清楚哦！还有PRSOV和FCSOV不要混淆。

jlhuang_05 · 发表于 2019-3-14 20:37:33

这个图没毛病呀，涡轮不是有一股气流从散热器过来了吗，这个就是它的动力，最后从涡轮出来变冷气。

和平勇士 · 发表于 2019-4-4 13:22:41

确实少了一路，先转动涡轮的那一路，这个图没画出来
