导航数据库(NDB)-软盘更新

jackie0025 · 发表于 2017-5-22 11:08:12

J.Z出品，侵权不究

一、装机件号检查

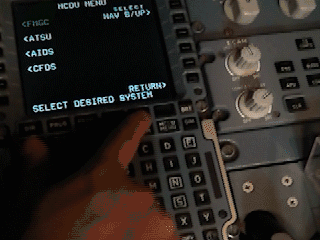

在MCDU上，按压DATA按键，按压A/C STATUS行选键，按压SOFTWARE STATUS/XLOAD行选键，进入P/N STATUS页面。

按压NEXT PAGE键，找到ELEMENT为NAV DATA BASE的件号（拍摄的视频这里不清楚，就用下面这张图代替了）

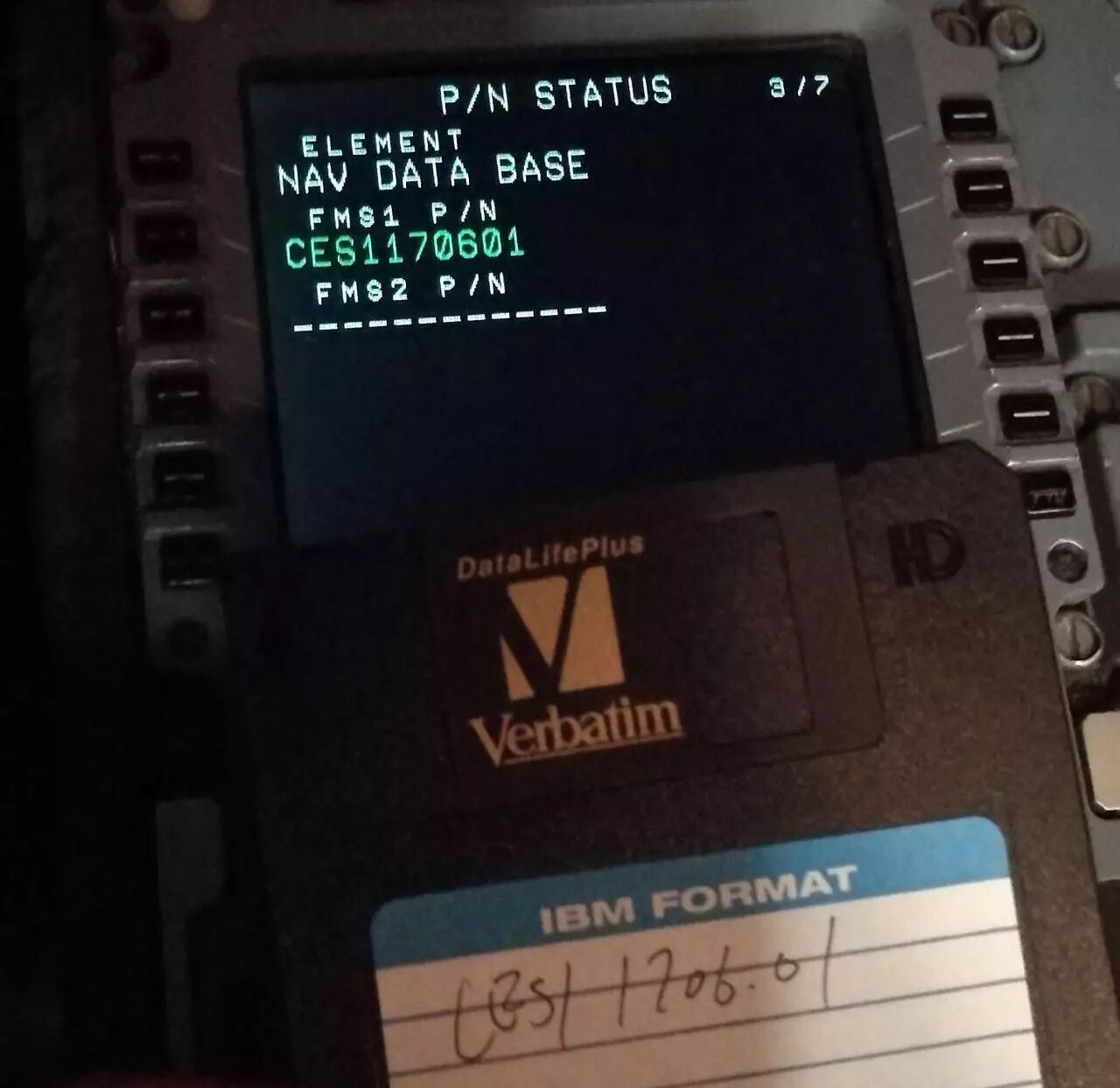

可以看到装机NDB件号为CES1170502。软盘NDB件号为CES1170601，确定与装机件号不同。(如果相同，就没有必要更新了)
二、装载步骤
步骤1：

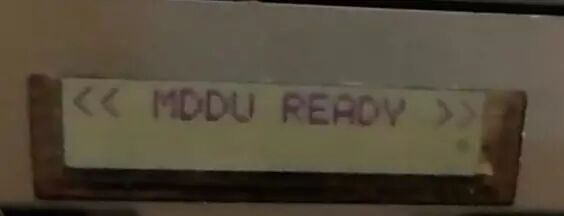

在头顶板Data Loading Selector，将ON/OFF开关放到ON位，显示屏点亮，同时在MDDU(Multipurpose Disk Drive Unit)上会显示< < MDDU READY > >；

步骤2：
拔出FMGC1和FMGC2跳开关，FMGC1: 49VU B02，FMGC2: 121VU M17
步骤3：
按压NEXT/PREV按钮，直到显示FMGC1(2)

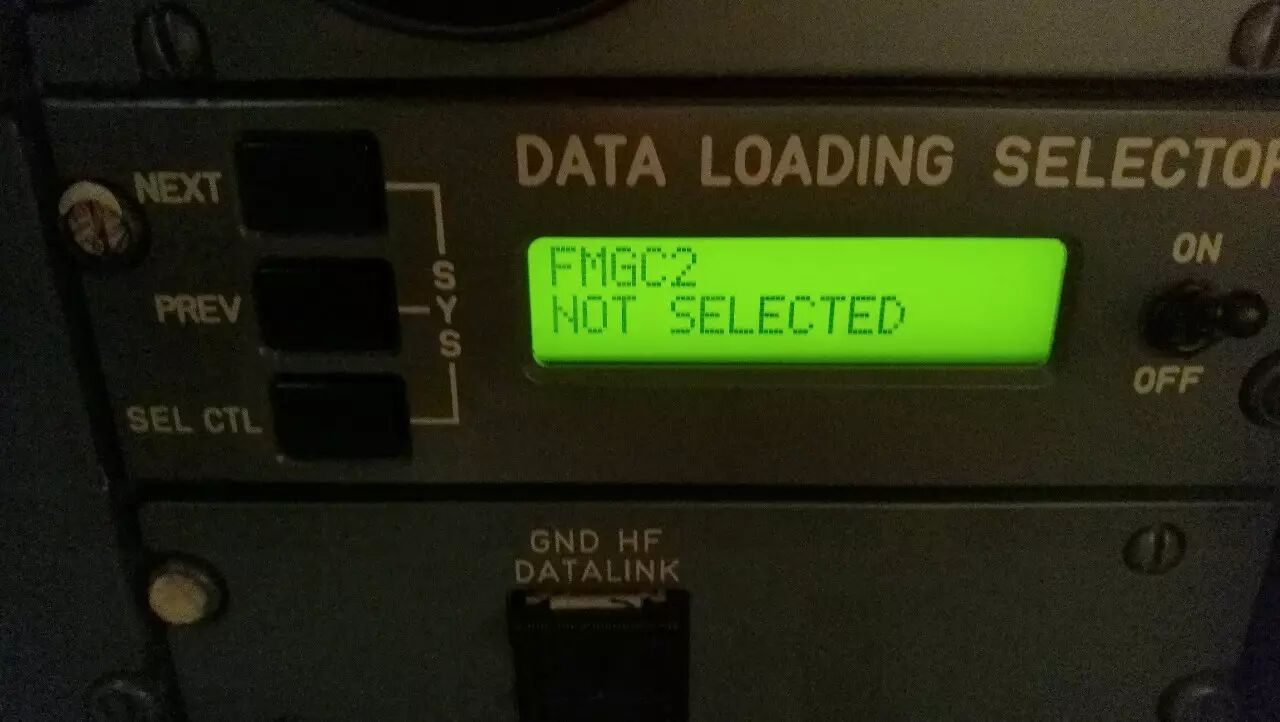

这里我们对FMGC1进行NDB装载，显示FMGC1时，按压SEL CTL，进行选择

步骤4：
这里NDB软盘有4张，必须按顺序依次放入软盘驱动器。

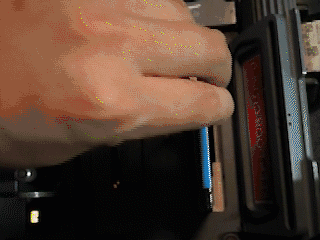

我们首先将软盘1放入软驱，可以看到MDDU显示变为READY，然后变为WAIT RESPONSE；

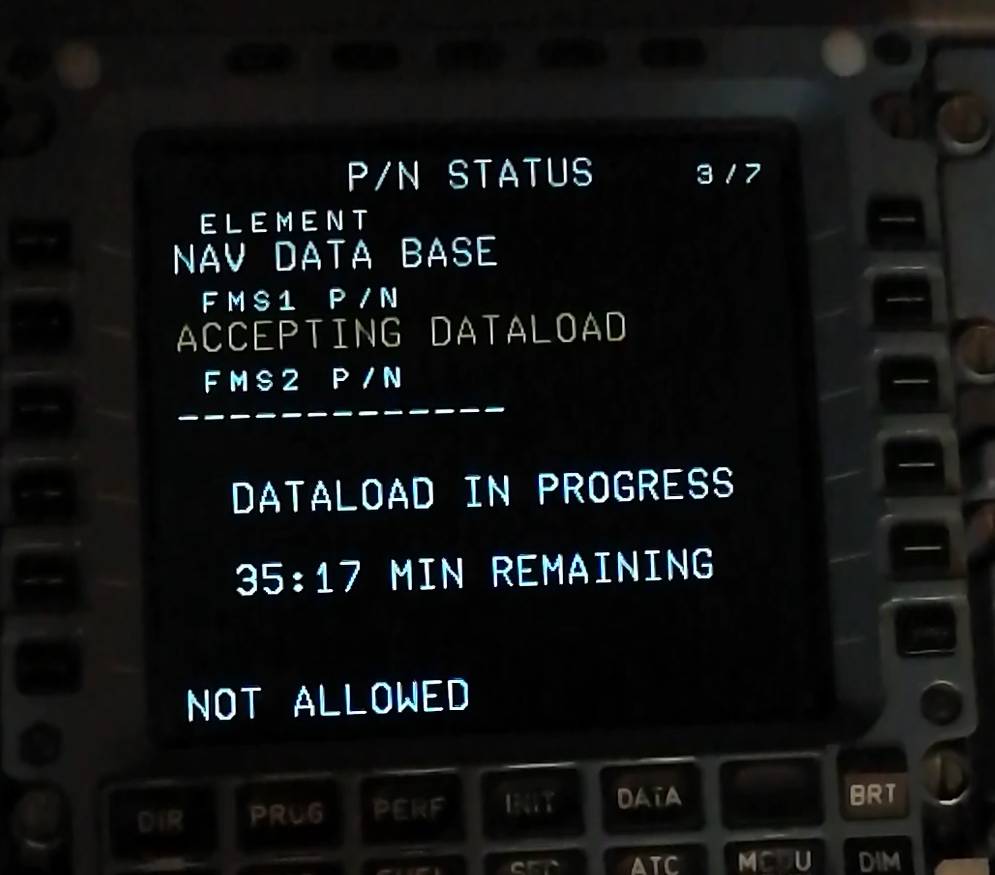

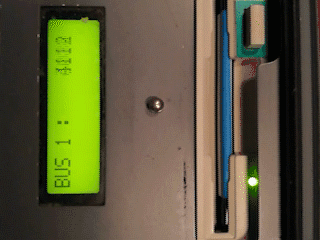

然后闭合FMGC1跳开关，等FMGC1启动好后，会显示TRANSF IN PROG，然后显示BUS n :xxxxxxx开始装载。MCDU上会显示剩余装载时间：

第一张软盘装载完成后，显示EJECT DISK，这时尽快取出第一张软盘，插入第二张，等待太久就会中断装载又要重来了。

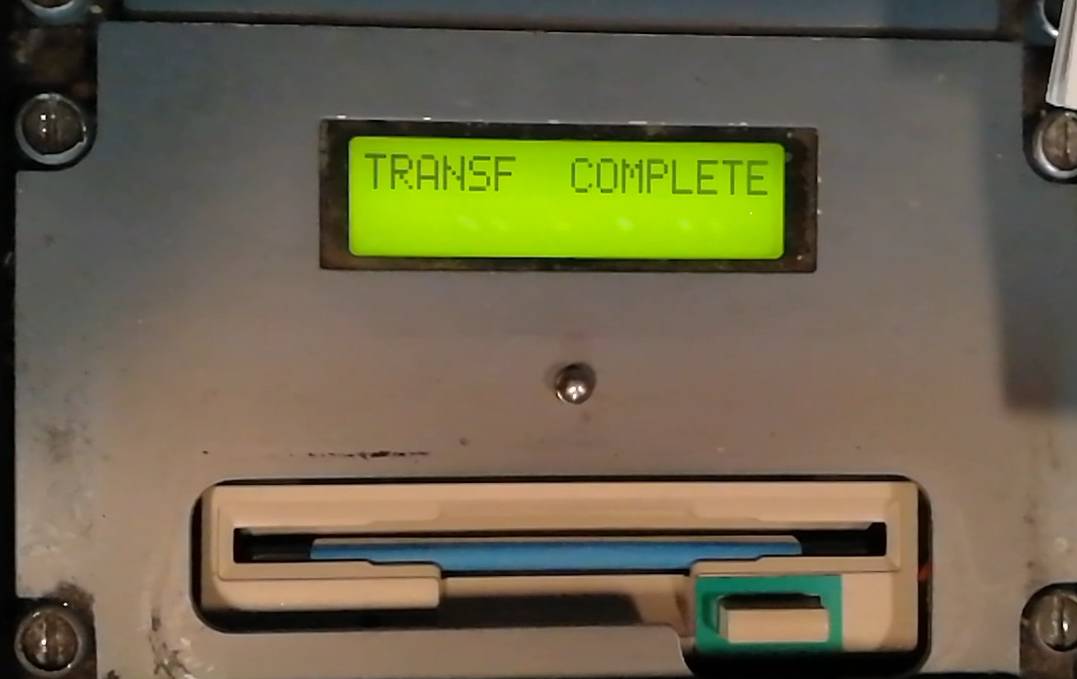

当最后一张软盘装载完毕后，会显示TRANSF COMPLETE

NOTE: 如果装载过程中出现错误，需要重新从第一张盘开始装载

步骤5：
装载完毕后取出软盘，MDDU显示< < MDDU READY > >；
在头顶板Data Loading Selector，按压SEL CTL将FMGC1设置为NOT SELECTED；
然后关闭Data Loading Selector (将ON/OFF开关设置在OFF位)；
然后，将FMGC1跳开关拔出，等待至少15秒后，将FMGC1和FMGC2跳开关闭合，待启动好后，检查FMGC1的NDB件号与软盘一致。

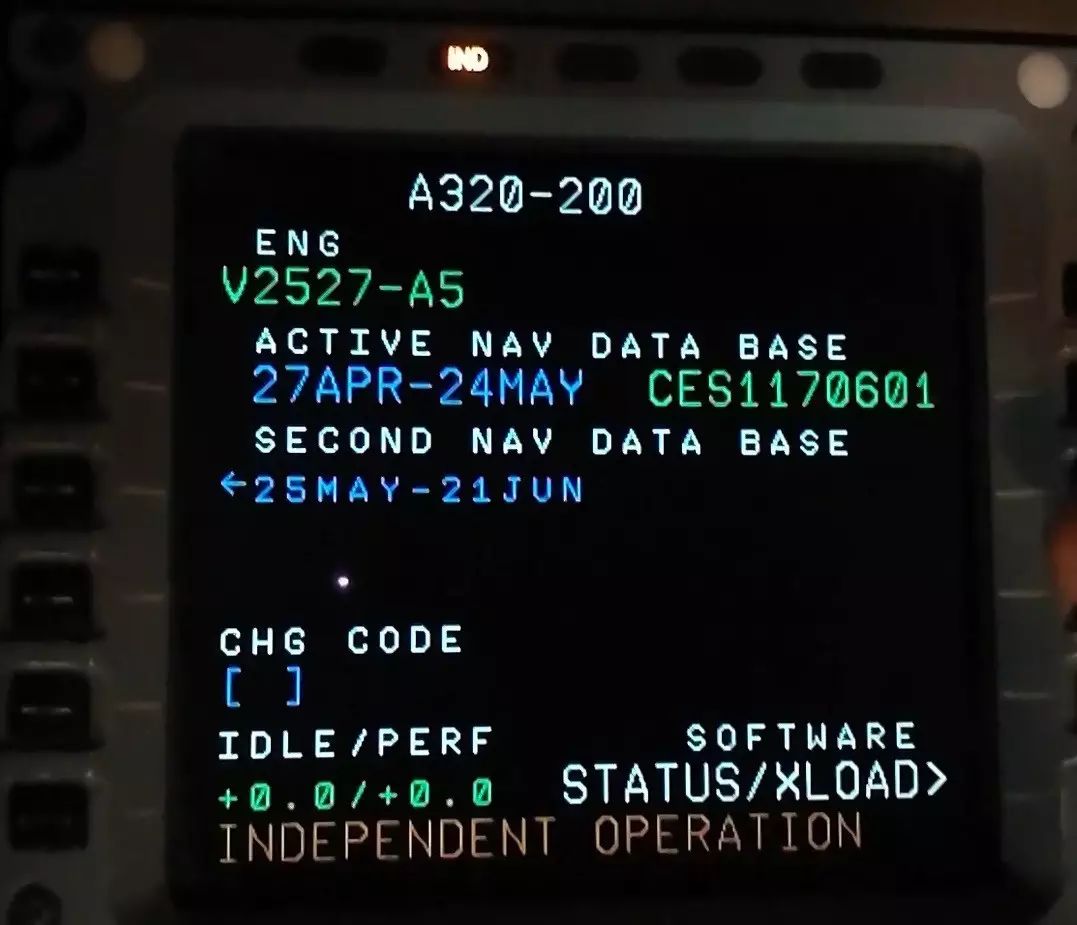

可以看到MCDU上IND灯亮，表示FMGC处于独立(Independent)工作模式

接下来我们将FMGC1的NDB交输到FMGC2
三、数据交输

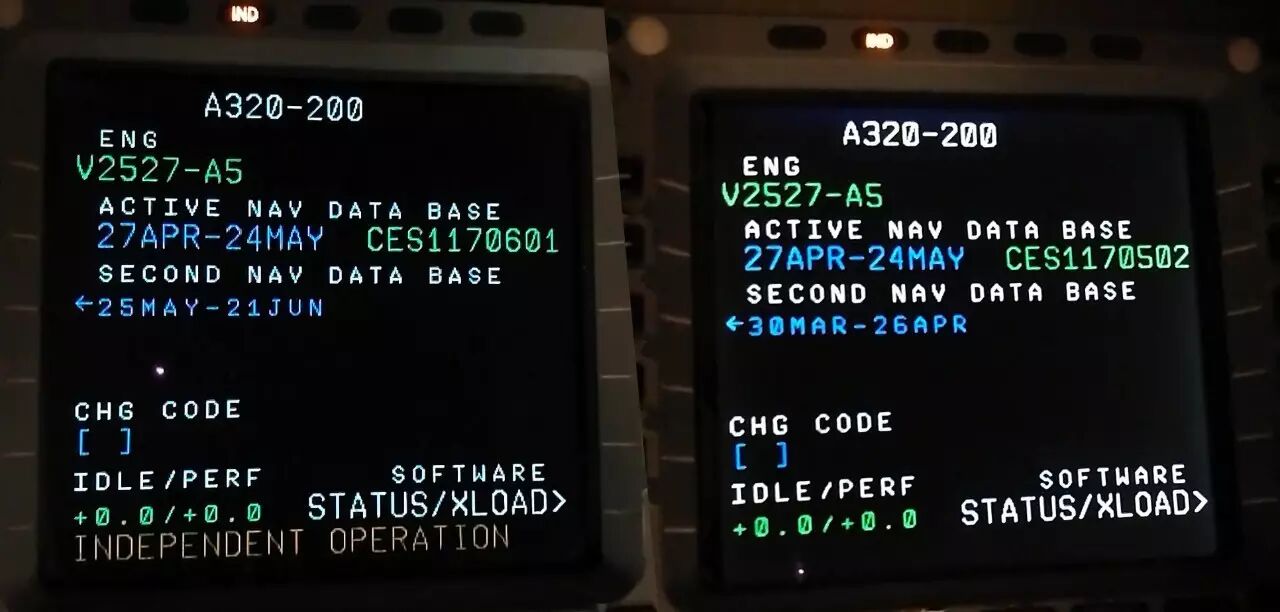

可以看到MCDU1和MCDU2的NDB件号不同

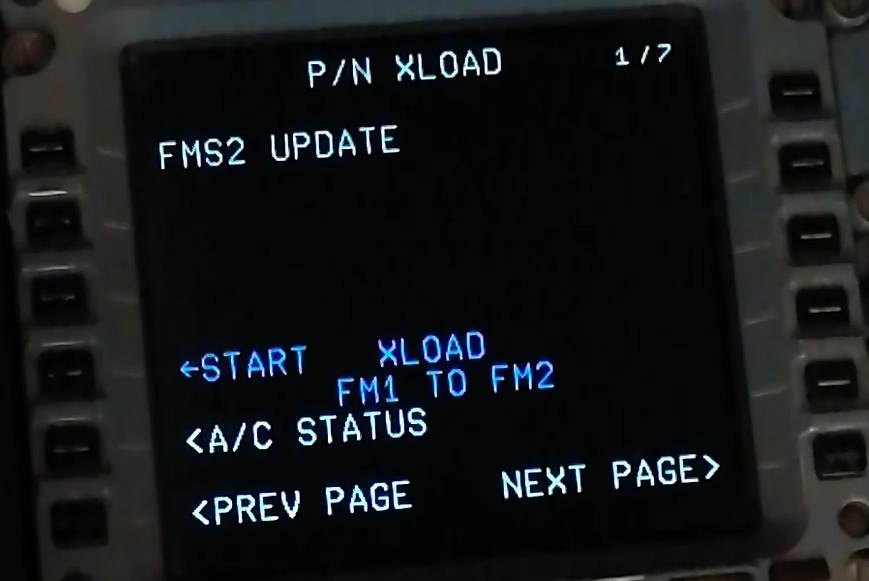

按压SOFTWARE STATUS/XLOAD，进入P/N XLOAD

选择START XLOAD，可以看到MCDU2进入XLOAD ARMED状态，

选择CONFIRM开始数据交输

当显示CROSSLOAD COMPLETED，交输完成，重置FMGC1和2跳开关15秒以上，确认IND灯灭，检查MCDU1和MCDU2的NDB件号相同，且与软盘件号相同

4.AFS测试
在MCDU上，完成ATS测试

NOTE：仅供学习使用，不可作为维修依据；
Refer: AMM TASK 22-70-00-610-008 Uploading of the FM Data
