分 享 即 成 长 。大 家 好， 欢 迎 关 注 阮 工 频 道。
一架装备DPAVES II 娱乐系统的天空内饰737-800飞机，客舱一个电视屏幕无法收放到位，更换这个电视屏幕后，收放正常，但在播放视频时，整机的电视屏幕无法显示视频图像，声音正常。
客舱小电视屏幕上显示NO VIDEO SIGNAL -----------------------------------
后在ECP上重置dPAVES构型后，整机娱乐系统恢复正常。
提醒大家，在装备DPAVES II 娱乐系统的飞机更换旅客服务组件(PSU)的LCD显示器后，需要按照以下步骤初始化构型设置：
1. 启动 dPAVES 系统 确定将驾驶舱中 IFE/PASS SEAT 开关在 ON 位
在前乘务员控制板处将娱乐电门至ON位以使IFE系统上电。
确认娱乐控制板（ECP）的上电，HDMS初始化需要大约5分钟。
娱乐系统启动完成，HDMS 与 ECP 建立通讯连接，默认的启动界面将会显示如下：
人工模式主界面（实际构型可能无Auto选项卡） -----------------------------------
2. 进入维护模式 在ECP上选择 Maintenance 选项卡。此时将会弹出人工模式退出的确认窗口，选择YES
维护模式登录 -----------------------------------
使用键盘输入密码登录，注意密码要一个字一个字按，密码框里显示输入进去一个再按下一个。输完后按Login 登录。
维护模式主菜单 -----------------------------------
3. 初始化dPAVES 构型
在维护模式主目录，按压 Configuration Setup 按钮，会显示构型设置页面。
绿色那个循环转圈的标识指示的是当前使用的构型。
比如我们这架飞机应该选择096-6072-001这个名字的构型。用手点击相应的文件名，会出来一个绿色的框，框住当前已选中的构型文件。 （不同的公司，命名规则不一样。如果不确定自己这架飞机要选择那个，可以看一架相同构型的飞机，主要是左右显示器的数量） 选择正确的构型文件后，按压右边的Initialize Config File 按钮，就会开始安装构型文件。
安装完成后，HDMS会自动重启。

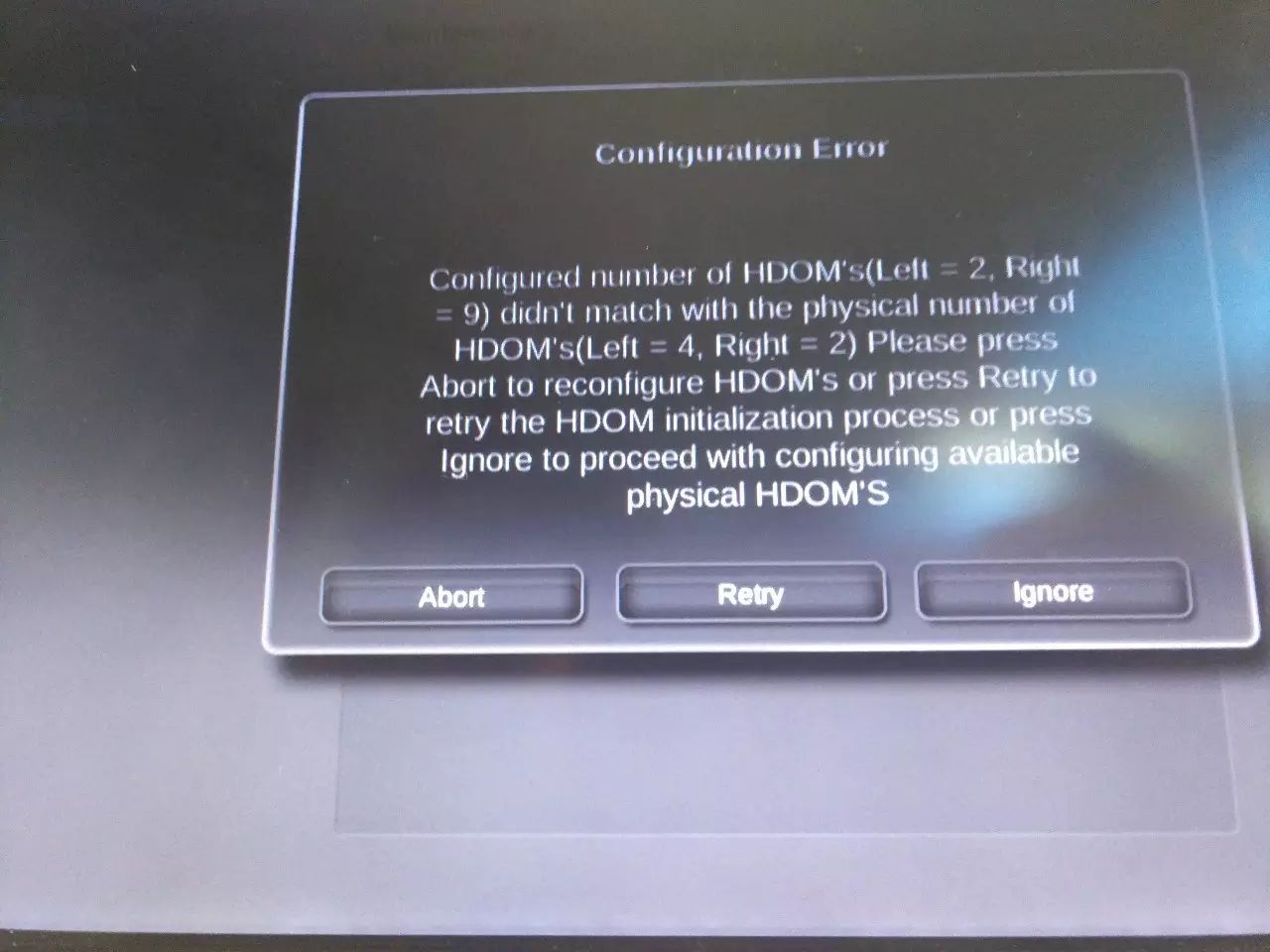

如果选择的构型与实际不一致，会出现错误信息：
上图错误信息说选择装载的显示器构型是左 2 右 9，但实际是左 4 右 2。
HDOM = High Definition Overhead Monitor
但是实际上我们这架飞机构型应该是左 9 右 9，说明HDMS探测到的显示器实际数量可能有问题，需要重新进一下维护模式或者重启一下HDMS。
另外在View/Edit File菜单也可以查看、修改构型文件，一般用不到，里面选项也很多，就不一一列举了。（关键是我还没搞懂每个参数都是些什么意思，AMM TASK 44-21-00-800-813Set Up dPAVES Configuration有简单的描述）

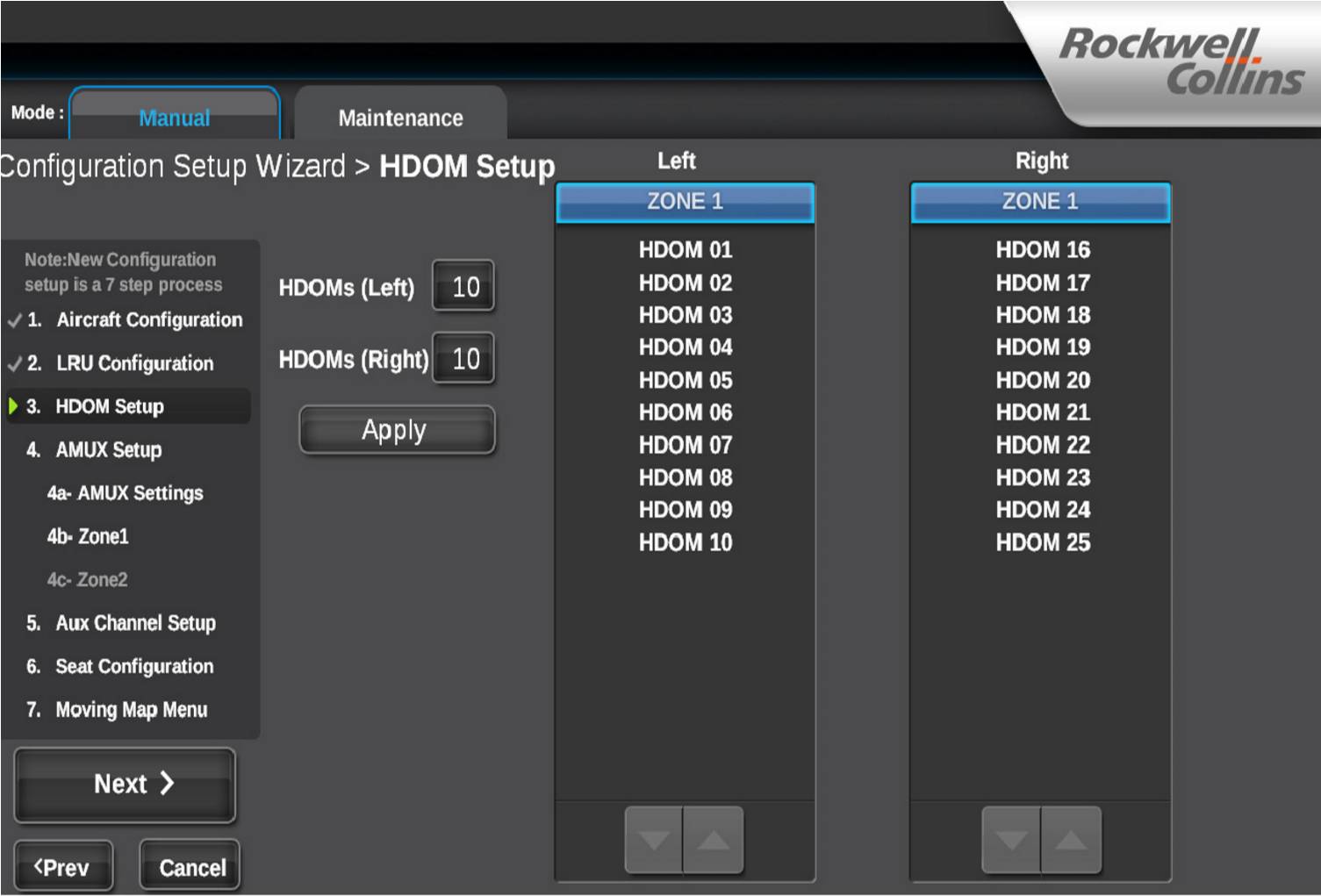

主要说下显示器这个：（因为这个一看就懂）

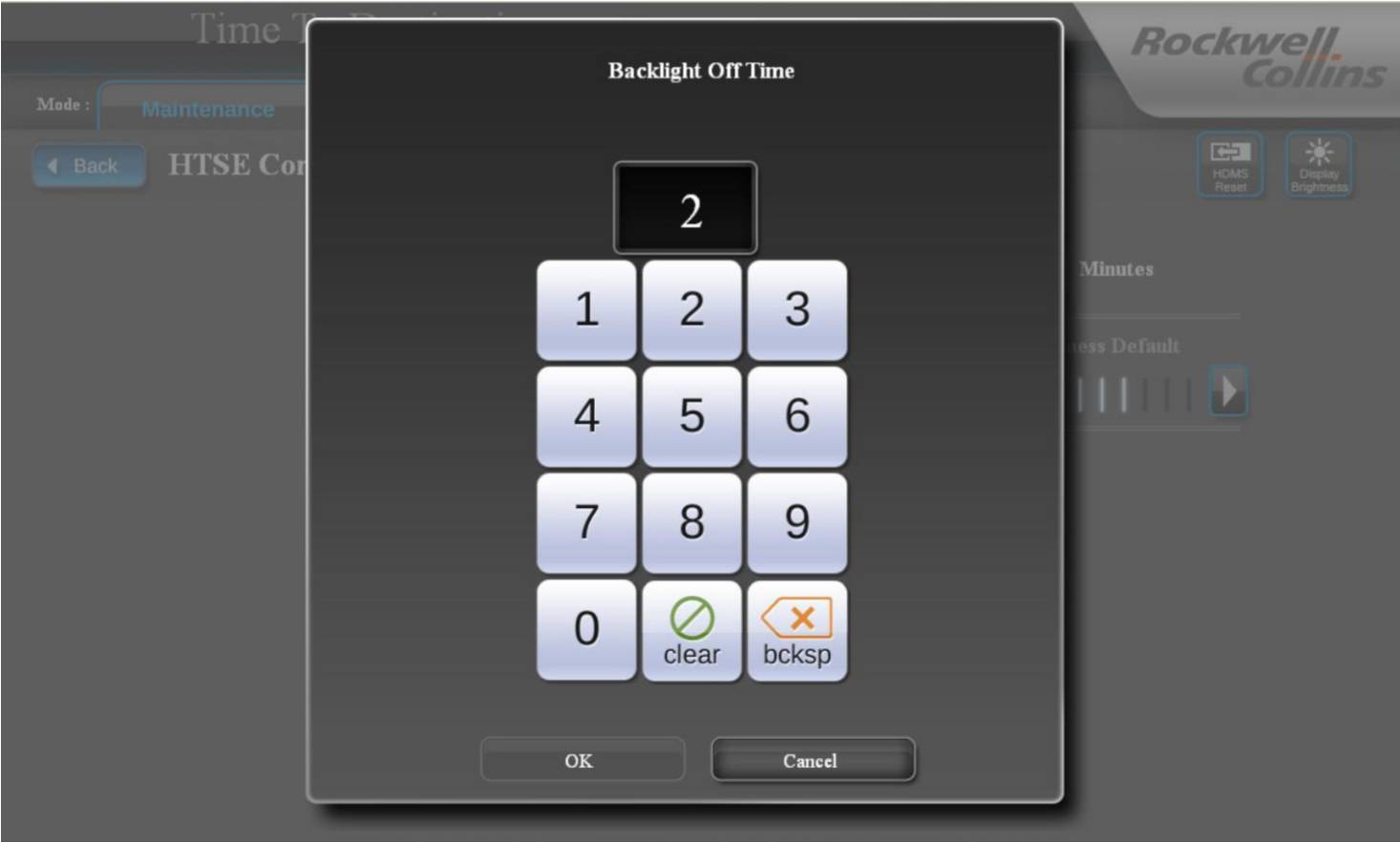

点击数量那个框（图中的数字10那），会弹出键盘，可进行修改：
按OK完成输入 -----------------------------------

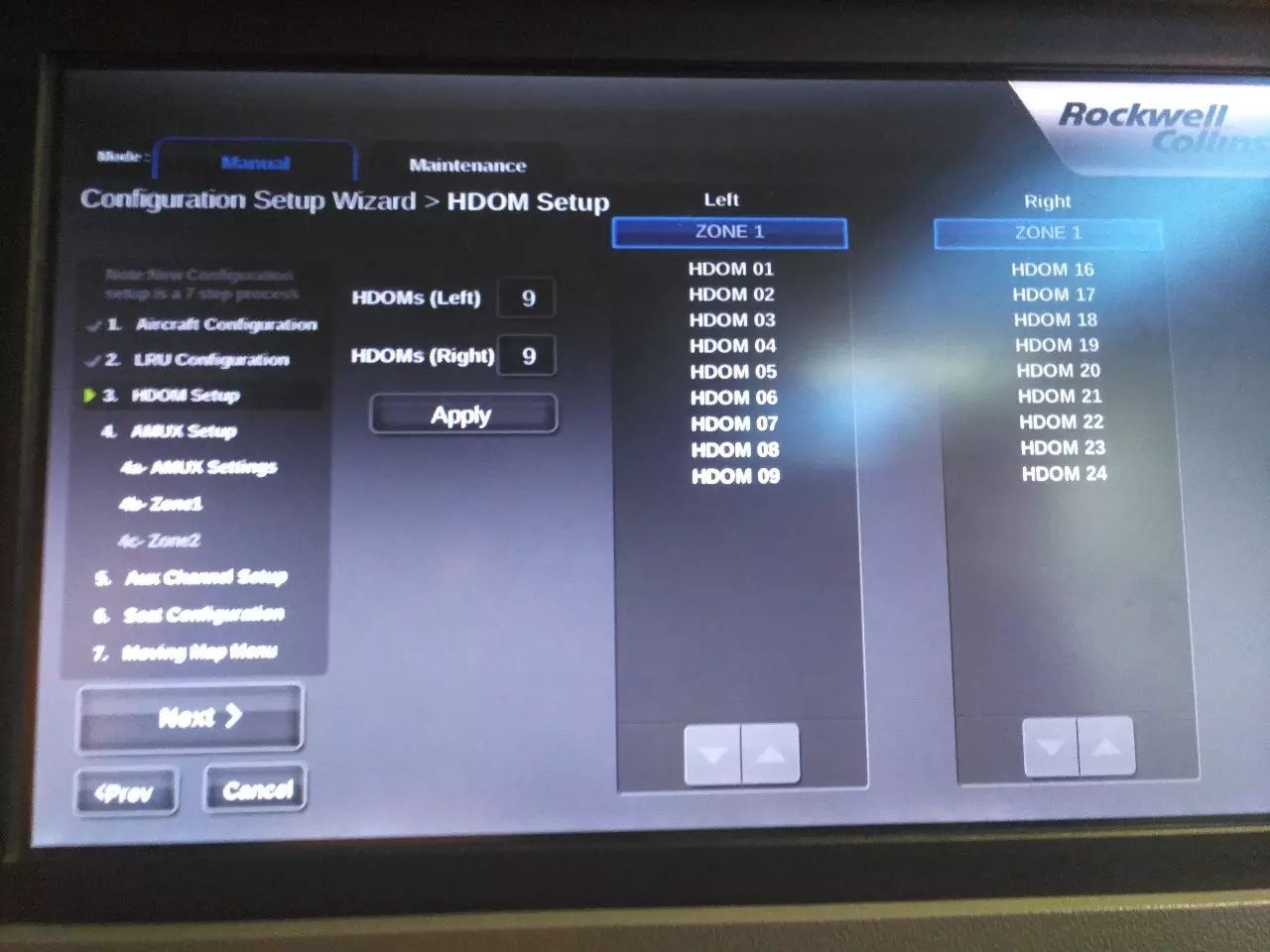

比如我们这架飞机是左右都是9个小电视 -----------------------------------
需要说明的是：
目前天空内饰手册系统不是很完善，AMM手册44章已经有了，但是在更换电视屏幕的程序里并没有要重新初始化设置构型的，只有进行收放和视频播放的测试。当然，测试是能发现问题的。
FIM没有44章，所以排故没有很直接的指导文件，还需要平时多去研究。
