VBV盖板损伤标准及处置

jlhuang_05

波音737NG飞机CFM56-7B发动机的VBV盖板固定螺杆底座衬套损伤已经遇到几次了，总结一些处理经验。

1

VBV盖板简介

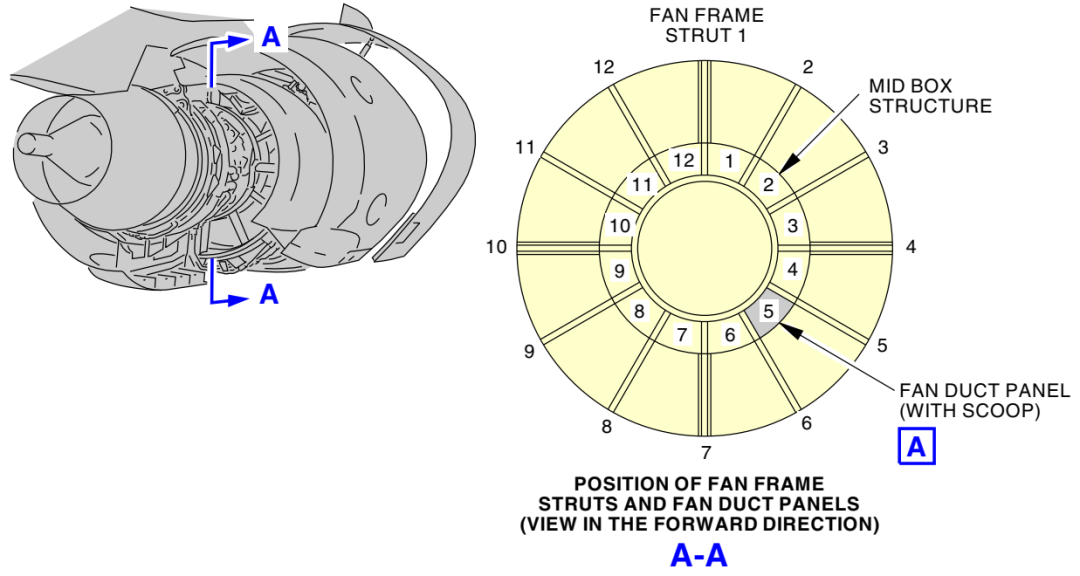

VBV盖板共有12块，按顺时针编号如下（向前看）。

盖板由6颗螺杆固定。

其中11块盖板的形状是一样的，材料是钛合金。

第5块盖板比较特殊，带有LPTACC scoop 的，材料是碳纤维环氧树脂，需要特别注意。

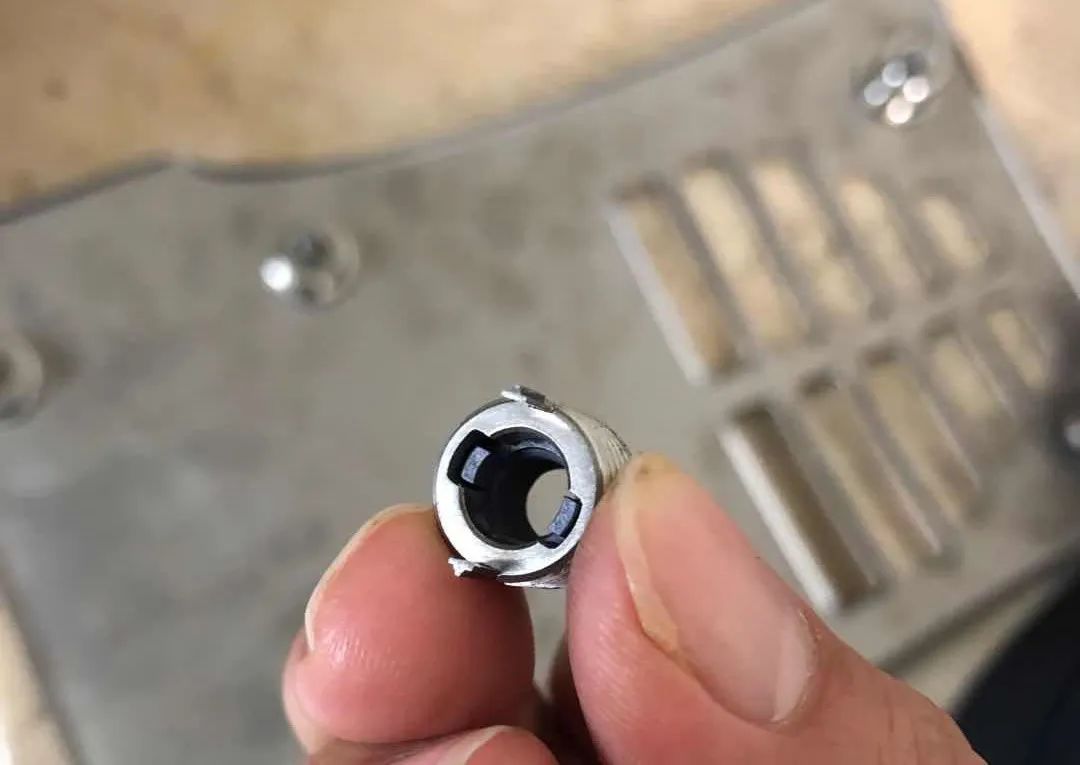

常见的缺陷主要是固定螺杆磨损松动，底座衬套损坏或盖板螺杆孔扩孔等，最终可能导致盖板翘起或者松动。

2

放行标准

放行标准在AMM72-23-07，盖板凹槽、凹坑、划痕和紧固件松动等损伤都有明确的放行标准和要求。

如果盖板损伤超标，包括盖板和其紧固件松动，可以拆下整个盖板保留放行。除带有LPTACC Scoop的盖板（第5块）不能缺失，其他可以缺失一块。保留期限100个循环，在期限内需要每10个循环检查盖板内腔有无异物。

对于未改装的带有封严的盖板，封严缺失或损伤是允许的，剪切修整即可。目前盖板基本上都已经改装，不安装封严了。

3

相关航材

所需航材包含盖板、螺杆、垫片或底座衬套，参考手册IPC72-23-07-01（盖板和螺杆及垫片）和IPC72-23-00-04（螺杆底座衬套）。

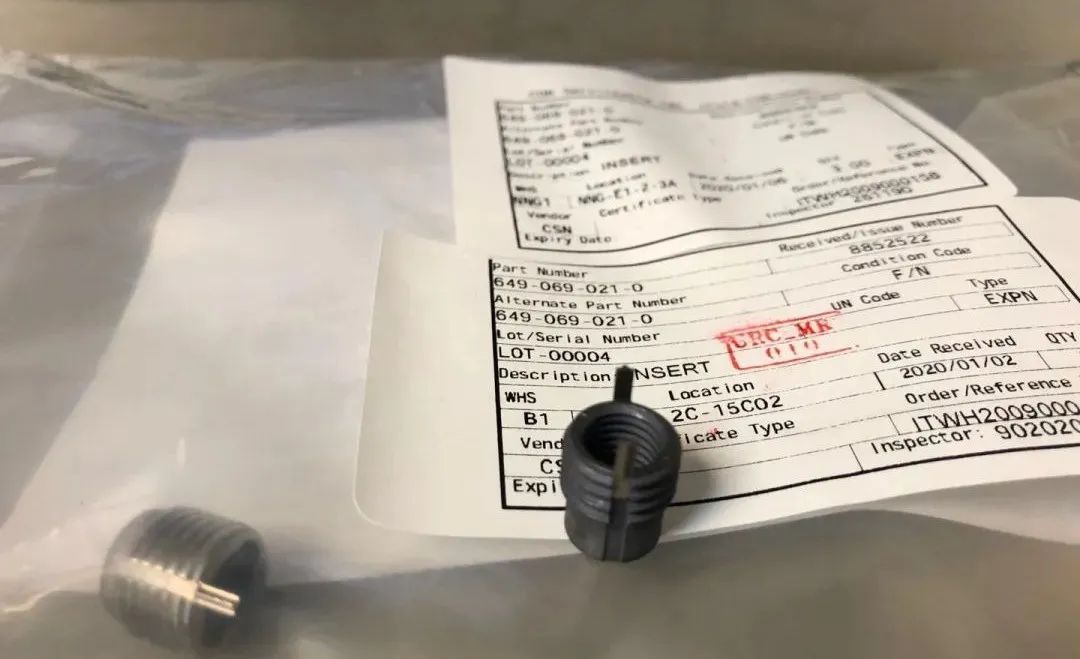

Insert衬套件号：649-069-014-0/649-069-021-0。

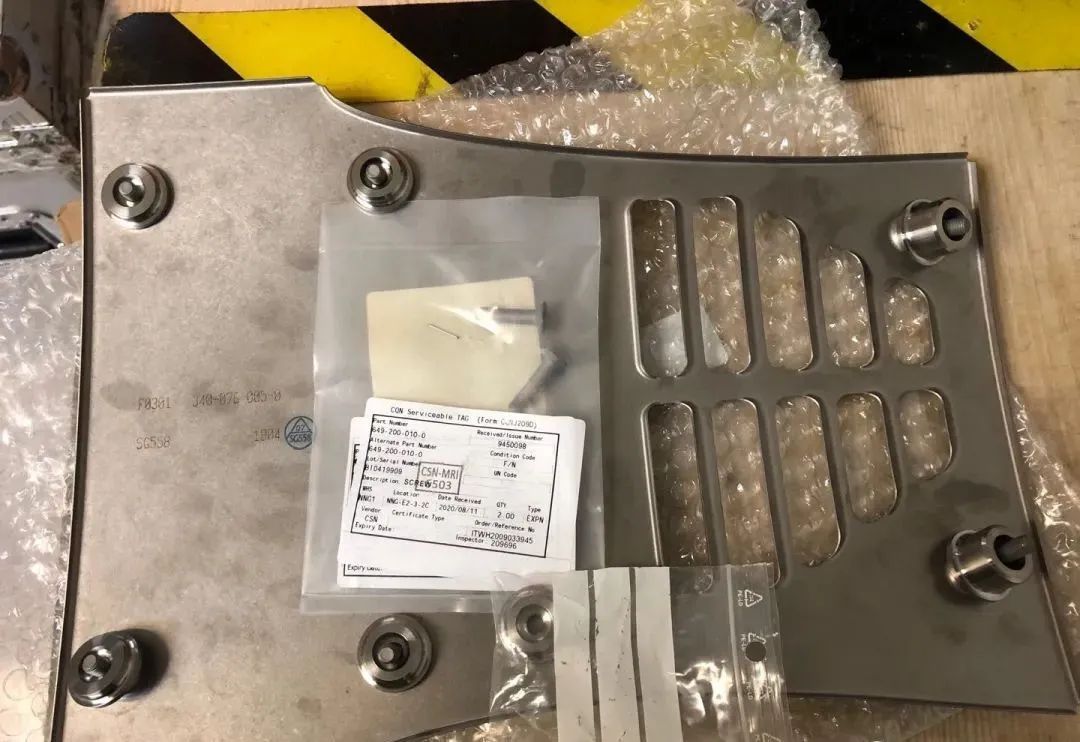

Scoop盖板盖板件号：340-084-003-0。螺杆件号：649-200-011-0

IPC72-23-07-01

IPC72-23-00-04

其他盖板件号比较多，可以先拆下保留，再按IPC72-23-07-01慢慢查。盖板参考件号如下。

04

底座衬套安装

底座衬套（insert）安装需要专用工具，如果没有专用工具，安装时两个锁销很容易断，需要多备几个底座衬套。工具件号为：THD 524L  / THXHD428L.

安装底座衬套手册是SPM70-42-13-350-01 ,很少用到的手册。

具体怎么安装，小编也没操作过。如有需要这个手册的，请回复关键词：SPM70-42-13或 VBV盖板insert 拆装。
