歼20格斗导弹发射效率强过F22

singapore2011 · 发表于 2013-3-25 20:43:50

这个结构非常简单，只需要一个旋转机构和一个液压作动筒，就完成了全部发射动作，如图所示，新导弹被安装在一个旋转机构的挂架上，当导弹发射时，侧弹舱舱门打开，导弹挂架被旋转机构转出舱外，然后侧弹舱舱门关闭，导弹在挂架上发射。（

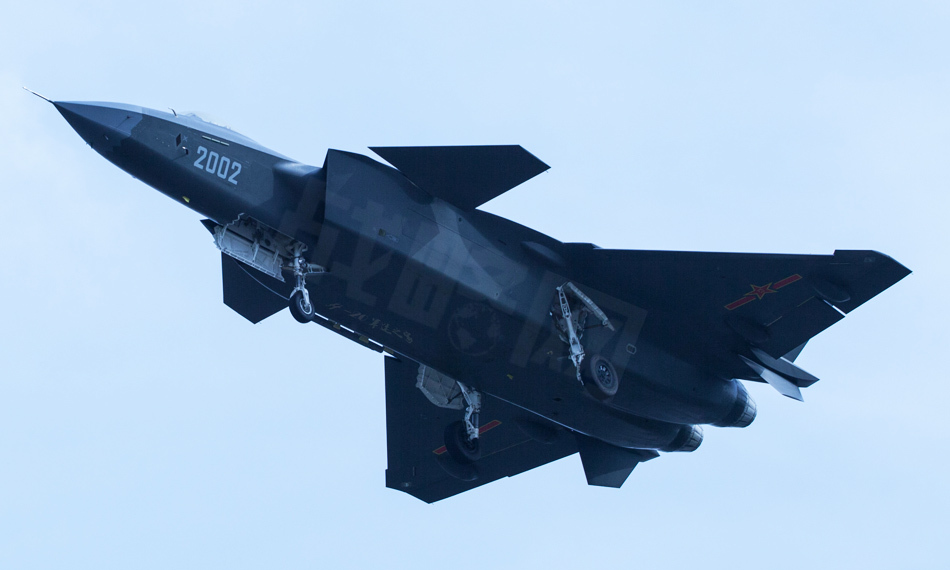

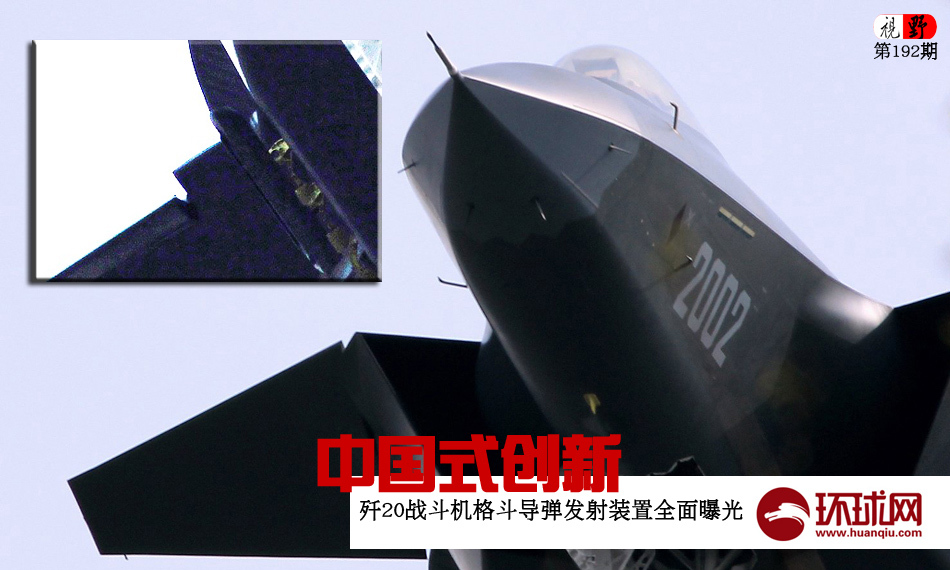

近日，一组歼-20战机2002号原型机在空中打开侧弹舱的照片被曝光，人们惊奇地发现，中国战斗机采用了一种完全不同于美军F-22战斗机的新型格斗导弹发射方式，这种射弹结构非常简单，体现了中国式创新思想。

众所周知，F-22战斗机的格斗导弹发射系统采用液压结构，整个系统异常复杂，这种结构严重影响隐身特性，格斗作战的同时也把自己的位置暴露给别的敌人，即使干掉眼前的敌人，远处的敌机完全可以发射中距弹攻击。

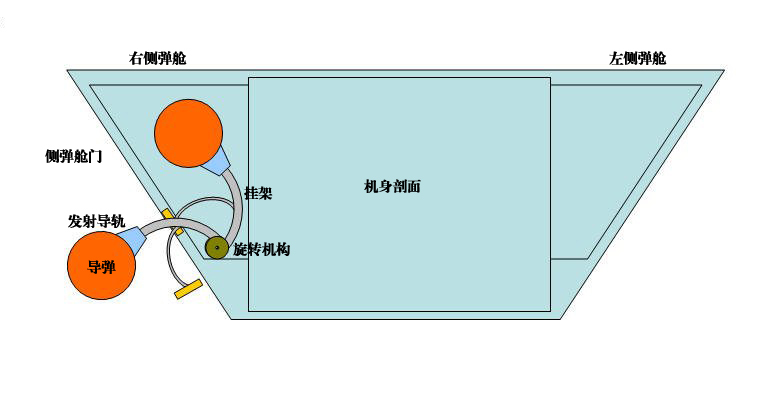

这个结构非常简单，只需要一个旋转机构和一个液压作动筒，就完成了全部发射动作，如图所示，新导弹被安装在一个旋转机构的挂架上，当导弹发射时，侧弹舱舱门打开，导弹挂架被旋转机构转出舱外，然后侧弹舱舱门关闭，导弹在挂架上发射。

应该说，歼-20的格斗导弹发射方式设计的更聪明，避免了很多气动和强度上的麻烦。一般来说，格斗弹锁定时机往往只有2至3秒的时间，从按电钮-电机启动-舱门全开-导弹发射这4个步骤下来耗时至少得3秒，确实会贻误战机。

歼-20的格斗导弹可以事先放在舱外，这就是巨大的发射时机优势，可以比F-22更早发射。如果格斗战全过程打开侧弹舱对气动效果影响较大，飞机的颤动和乱流导致的阻力增大会降低机动性能，跟汽车在高速路上高速行驶时全开车窗一个道理。

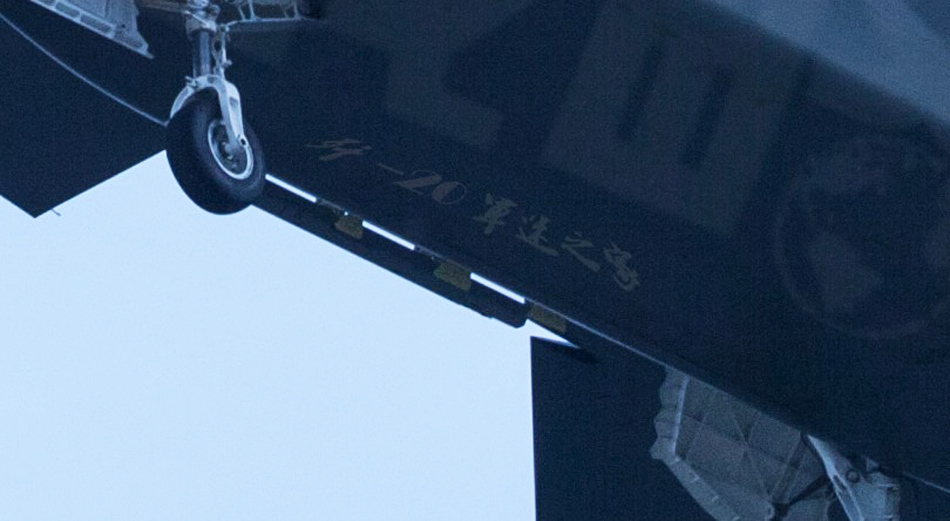

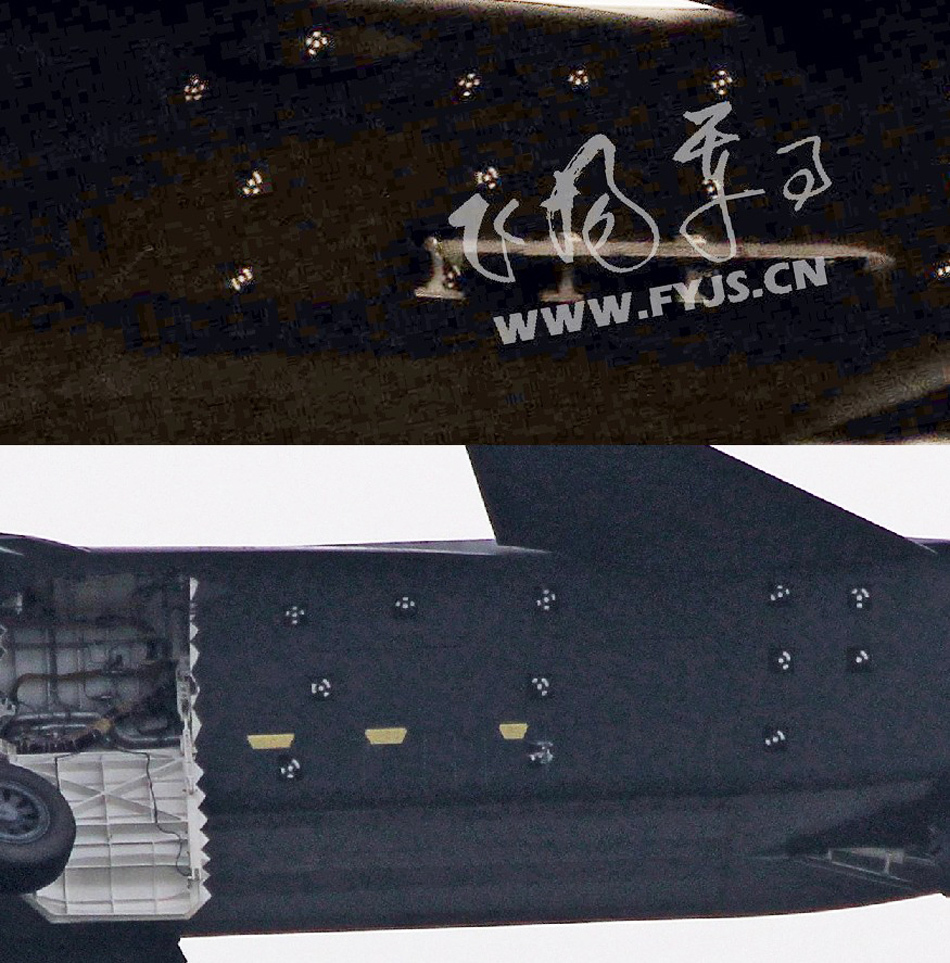

歼-20的导弹发射挂架在外侧，舱门已经关上。

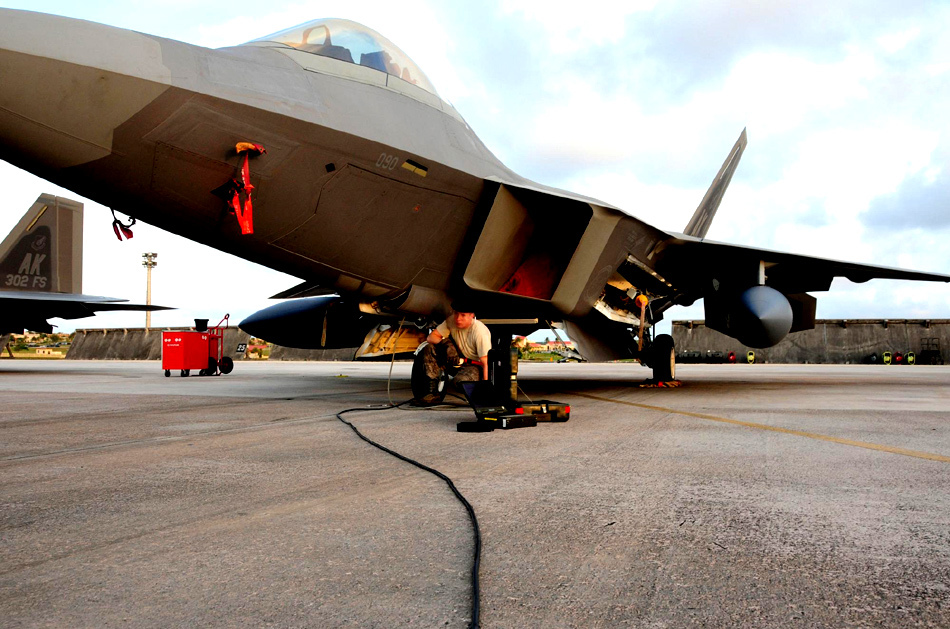

美军F-22的侧弹舱门为两片式结构，两片舱门分别向上向下打开。这是中美隐身战斗机侧弹舱最大的不同

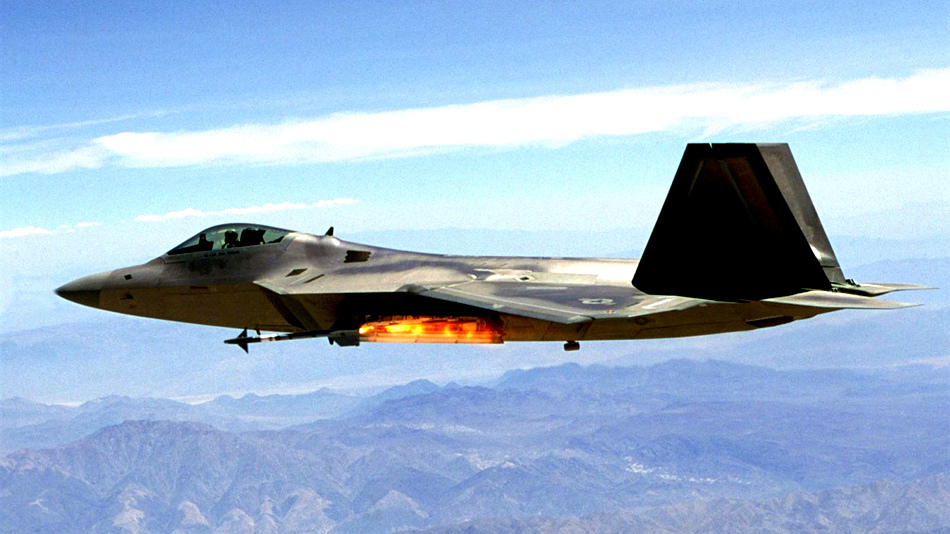

F-22战机很好地解决了在超音速飞行状态下，从内置弹舱发射导弹的问题，但其弹舱结构比较复杂。F-22机身两侧的内置弹舱可以装载1枚空空导弹，导弹挂载在可以活动的滑轨上。当需要发射导弹时，弹舱门开启，滑轨的前端向外探出，使导弹头部伸出舱外，再直接点火发射。

传统喷气式战机机载导弹的发射方式有两种：一种是导弹点火之后依靠自身动力从滑轨上发射出去，另一种则是像炸弹一样脱离挂架抛入空中后再点火进入动力飞行。这两种发射方式各有利弊。歼-20的侧弹舱门为一片式结构，这个弹舱舱门向上开启，弹舱内滑轨的前端向外探出，使导弹头部伸出舱外，再直接点火发射。在歼-20机腹下方的内置弹舱里，2枚格斗空空导弹挂载在舱门内侧的发射滑轨上，4枚中程空空导弹吊挂在和炸弹共用的多用途挂架上。

舱门内侧挂架可以改挂中程空空导弹，但炸弹挂架不能改挂近程空空导弹。舱门在需要发射的时候打开，格斗空空导弹从滑轨直接发射，中程空空导弹则需要像投放航弹一样抛出机舱后再点火发射。
