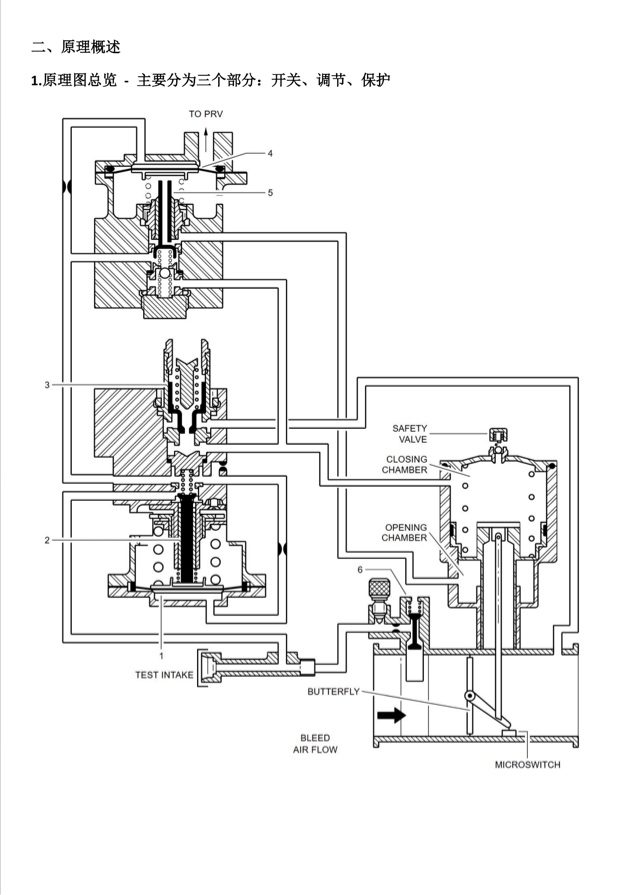

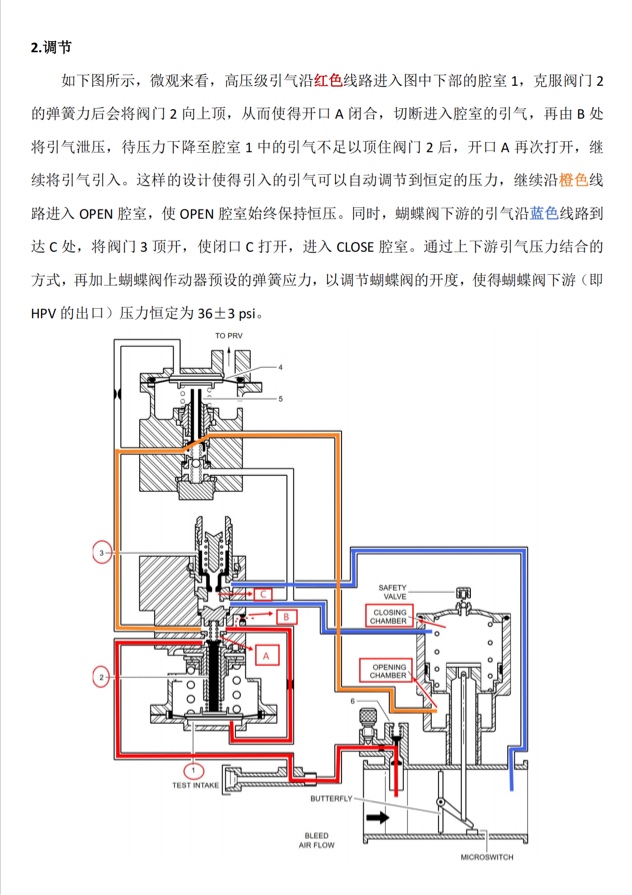

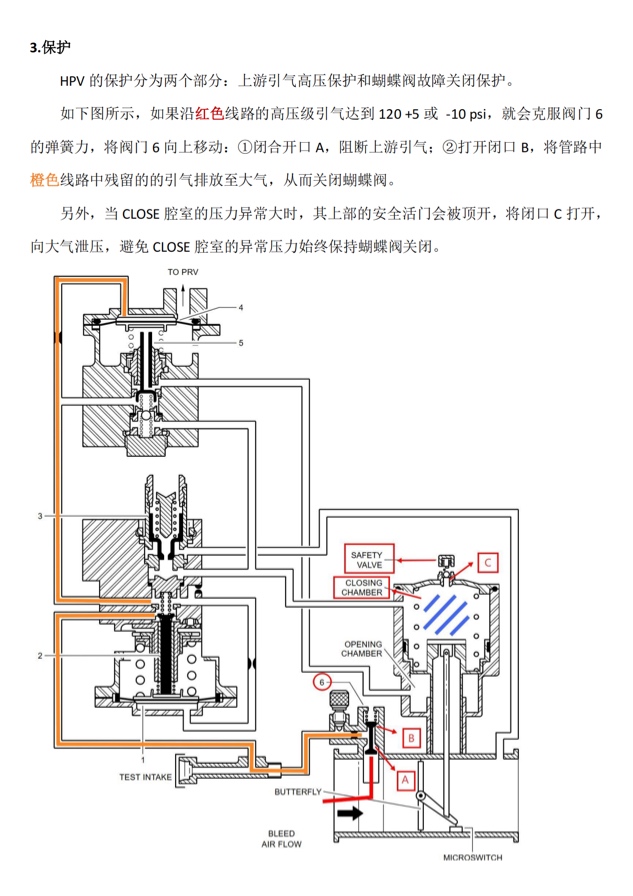

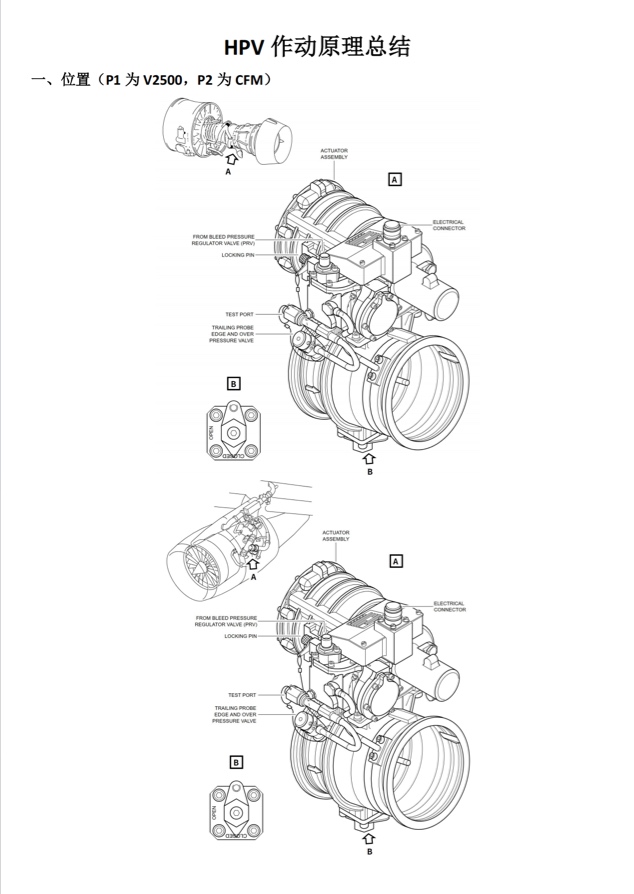

[36气源] HPV 作动原理总结

[复制链接]

3

主题

4

帖子

2

积分

试用期机务

Rank: 1

积分
2
发表于 2026-10-2 21:50:42 | 显示全部楼层 |阅读模式 来自: 中国四川成都
分享交流,如有理解错误欢迎指正





回复

使用道具 举报

3

主题

4

帖子

2

积分

试用期机务

Rank: 1

积分
2
 楼主| 发表于 6 天前 来自手机 | 显示全部楼层 来自: 中国四川成都

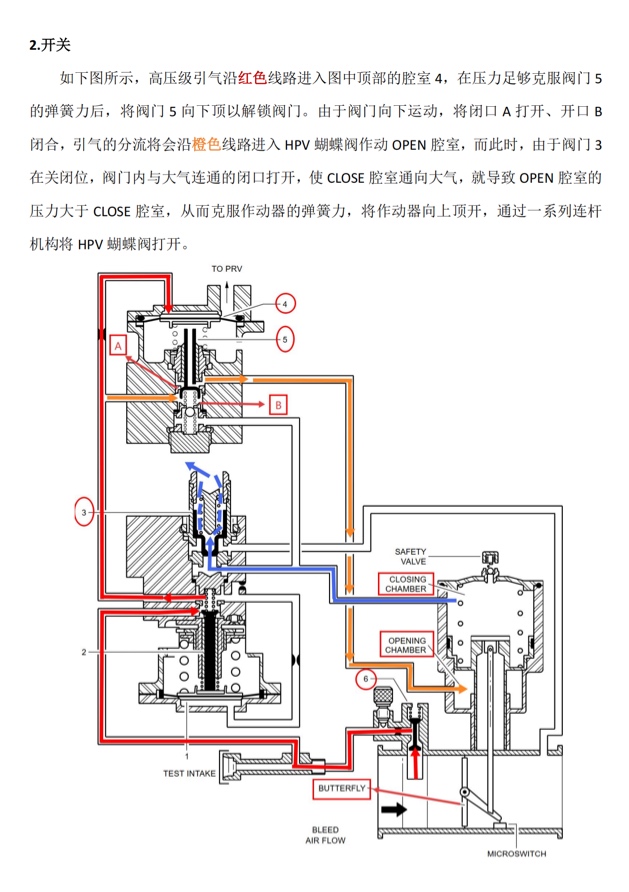

在开关部分更正一处错误,上游引气无法直接通过 B 处的球形阀(那个小圆圈)进入 CLOSE 腔室,此处的球形阀应为人工超控活门时才打开,使得上游引气进入 CLOSE 腔室,超控关闭蝴蝶阀。

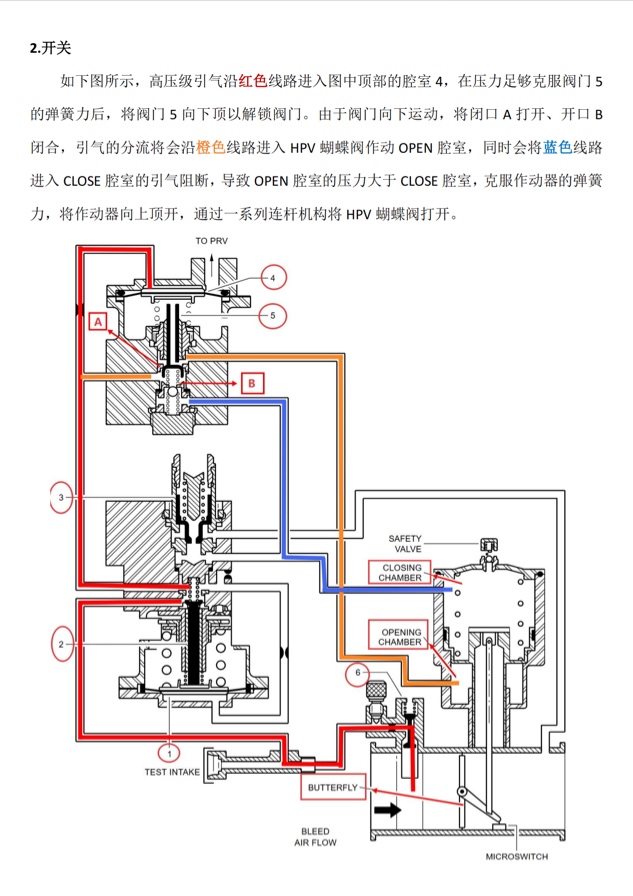

正确的开关原理应如下图所示:
