C909TAWS控制板

anan206001 · 发表于 4 小时前

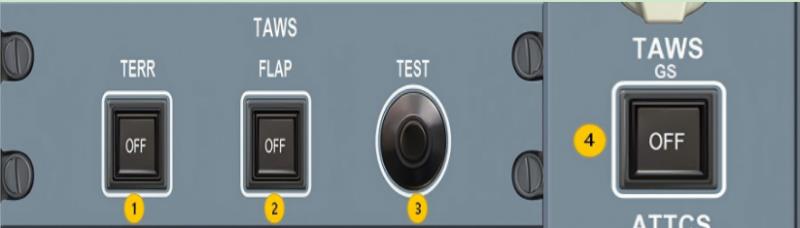

一、面板名称：TAWS控制板+下滑道告警（TAWS GS）开关

（Terrain Awareness and Warning System 地形提示和警告系统）

二、面板功能：

❶地形告警（ TAWS TERR）开关：

• OFF（白色）: 按压，抑制TAWS所有预测型近地告警功能和地形显示。

• 无灯亮: 正常状态。

❷襟翼告警（TAWS FLAP）开关：

•OFF（白色）: 按压，抑制“TOO LOW FLAPS”告警（以避免飞机着陆时，襟翼不在4卡位，出现不必要的告警）。

•无灯亮: 正常状态。

❸TAWS测试（TEST）按钮：仅能在地面激活自测试功能。按压不超过3 s，启动系统自测试，提供对飞机特性模块、地形数据库、外部系统输入和TAWS内部参数的测试。

•TAWS自测试：用来确认地形提示和警告系统（TAWS）是工作正常的。

1）地形告警（TAWS TERR）开关、襟翼告警（TAWS FLAP）开关和下滑道告警

（TAWS GS）开关的OFF灯亮后熄灭，并保持熄灭状态。

2）PFD和MFD上显示琥珀色的“TERRAIN FAIL”、青色“TERR TEST” 以及彩色

方块；PFD还将显示琥珀色“GND PROX”，红色“WINDSHEAR”，并先后消失。

3）开始自检测时出现语音信息 “TERRAIN AWARENESS AND WINDSHEAR TEST START”；测试通过出现语音信息 “TERRAIN AWARENESS AND WINDSHEAR SYSTEM PASSED”和“TERRAIN AWARENESS AND WINDSHEAR TEST COMPLETE”。

注：按压“TEST”按钮若超过3s，TAWS将进入维护自测试，可参看TAWS数据库的构型。再按下“TEST” 开关超过5s退出维护自测试页面。

❹下滑道告警（TAWS GS）开关：

•OFF（白色）: 按压，抑制“GLIDE SLOPE”告警。

•无灯亮: 正常状态。

1）当飞机在地面或尚未处于30 ft～1000 ft 高度范围内，下滑道告警（TAWS GS）开关被抑制。

2）当飞机飞行在30 ft～1000 ft高度范围内且接收到G/S和LOC信号，此时，按压下滑道告警（TAWS GS）开关，OFF灯亮，向下偏离G/S过大（模式5）功能被抑制；此时，再次按压下滑道告警（TAWS GS）开关，OFF灯不会熄灭，向下偏离G/S过大（模式5）功能继续处于抑制状态。

3）当飞机飞出30 ft～1000 ft高度范围后，下滑道告警（TAWS GS）开关OFF灯自动熄灭。

备注：

1、TAWS(地形提示和警告系统)可保留。

2、控制板上的灯光功能可保留。

3、TAWS系统有7种工作模式。
