[20标准施工] 箭头1、2的含义

[复制链接]

18

主题

46

帖子

335

积分

机务学徒工

Rank: 3Rank: 3

积分
335
发表于 2025-3-20 10:53:15 | 显示全部楼层 |阅读模式 来自: 中国江苏南京

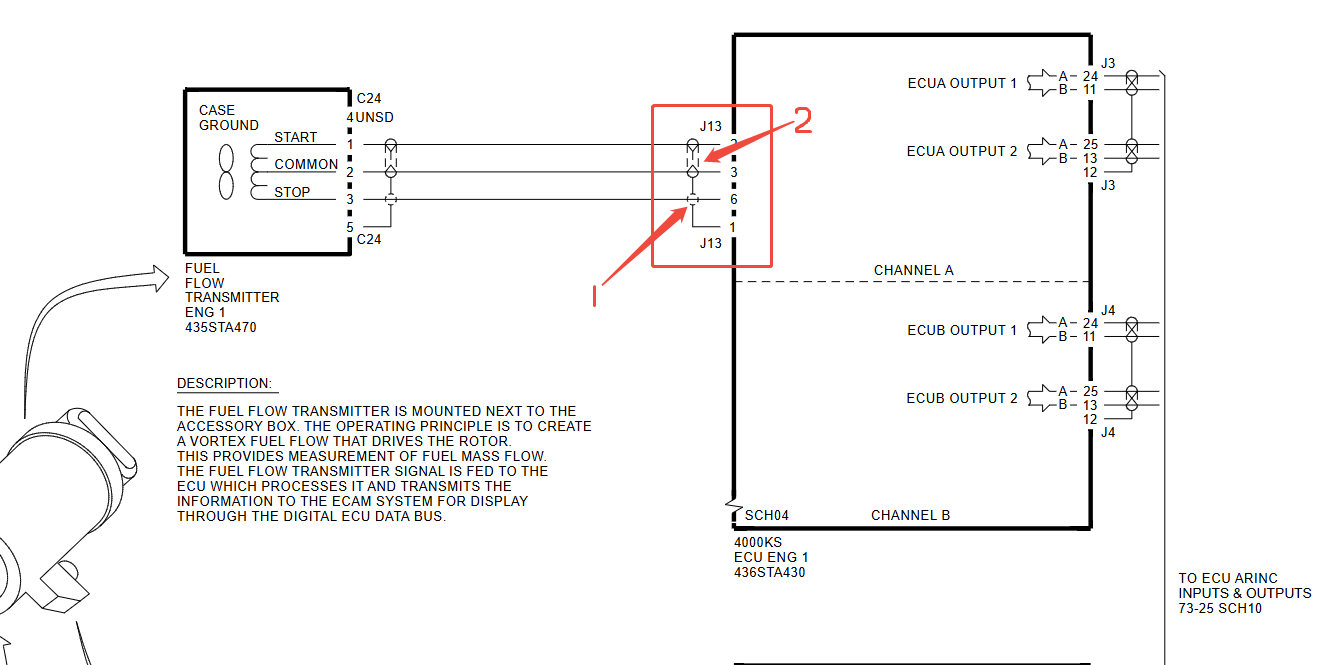

请问大哥这个红框中,箭头1、2表示的含义是什么?

回复

使用道具 举报

2

主题

37

帖子

401

积分

机务学徒工

Rank: 3Rank: 3

积分
401
发表于 2025-3-22 11:32:05 来自手机 | 显示全部楼层 来自: 中国
上面两根是有屏蔽层的双绞线,下面第三根带屏蔽层的单线,两者的屏蔽层相连接共同接入位置1
回复 支持 反对

使用道具 举报

0

主题

2

帖子

408

积分

机务学徒工

Rank: 3Rank: 3

积分
408
发表于 2025-3-23 10:34:17 | 显示全部楼层 来自: 中国四川成都
AWM手册有介绍
回复 支持 反对

使用道具 举报

18

主题

46

帖子

335

积分

机务学徒工

Rank: 3Rank: 3

积分
335
 楼主| 发表于 2025-3-26 11:05:28 来自手机 | 显示全部楼层 来自: 中国
