教我一下这个线路图的工作原理呗

鱼大大好甜 · 发表于 2024-11-23 15:42:28

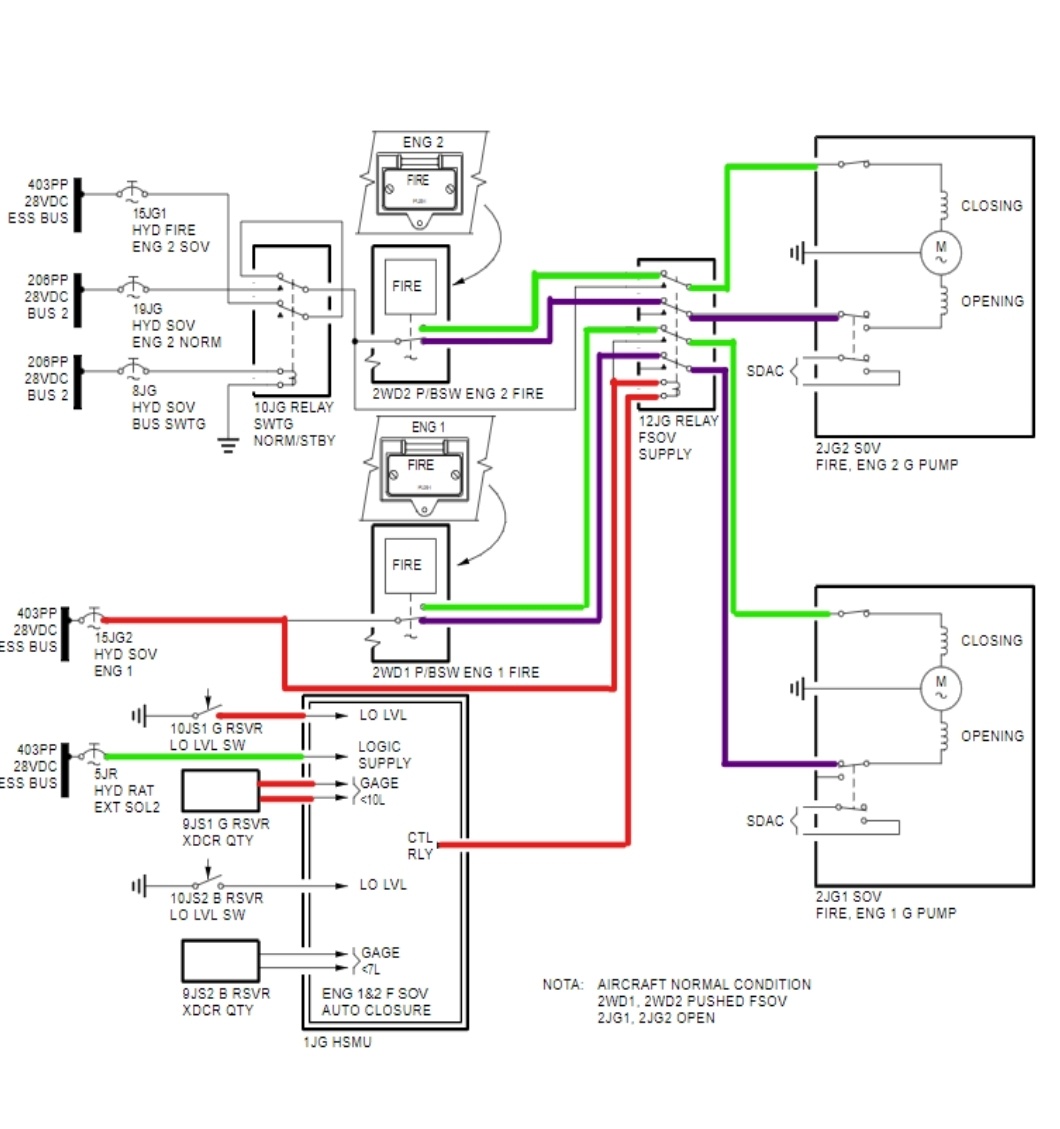

麻烦各位大佬教我一下这个线路图的工作原理呗，最好是根据线的颜色讲讲，感谢感谢

来自安卓APP客户端

猜不到我是谁 · 发表于 2024-11-24 00:51:01

用chatgpt试试看

来自苹果APP客户端

17092805939 · 发表于 2024-12-13 19:24:17

绿色的是没有火警的时候，电路走绿色的线路，没有指示异常。
如果按下任意一个火警电门比如fire ENG2，此时走褐色的线。

来自安卓APP客户端

rlwang-14 · 发表于 2024-12-15 19:54:39

1、正常情况下火警电门2WD1和2时按入状态，此时蓝色线路是通的也就是给发动机绿泵关断电磁阀的打开线圈通了28付的直流电，这种状态泵的关断电磁阀打开线圈通电处于打开状态，泵可以正常工作。
2、火警情况下双发的（或者一发松出）火警电门松出，火警电门2WD1和2的触点给绿线接通，此时发动机关断电磁阀的关闭线圈接通28伏电，电磁阀关闭，双发的绿泵关闭不能工作了。
3、当绿蓝油箱油量低于10升或7升，或者绿蓝油箱低油量传感器发出信号，这时HSMU给继电器12JG的一个地信号，继电器12JG吸合，这时绿线又接通28伏电，关断电磁阀的关闭线圈通电活门关闭，泵就又不能工作了。
