B787-9 NOSE WHEEL STEERING ACTUATOR 拆装

tracy麦迪 · 发表于 2022-7-10 23:05:06

工装准备

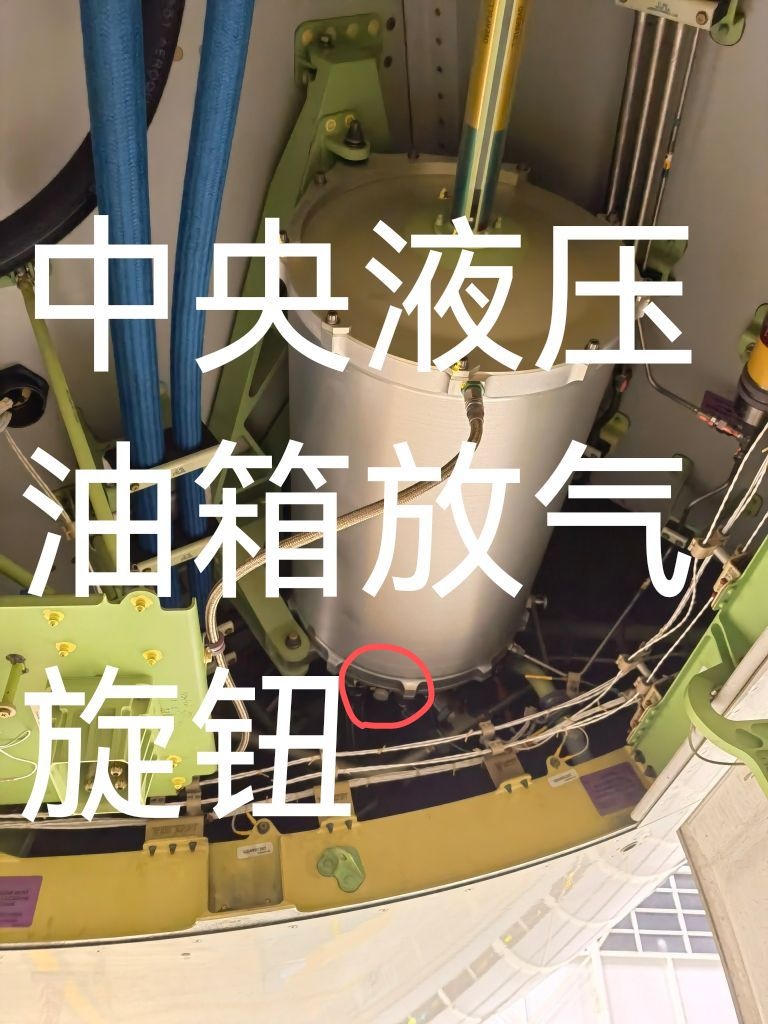

1.TORSION BAR

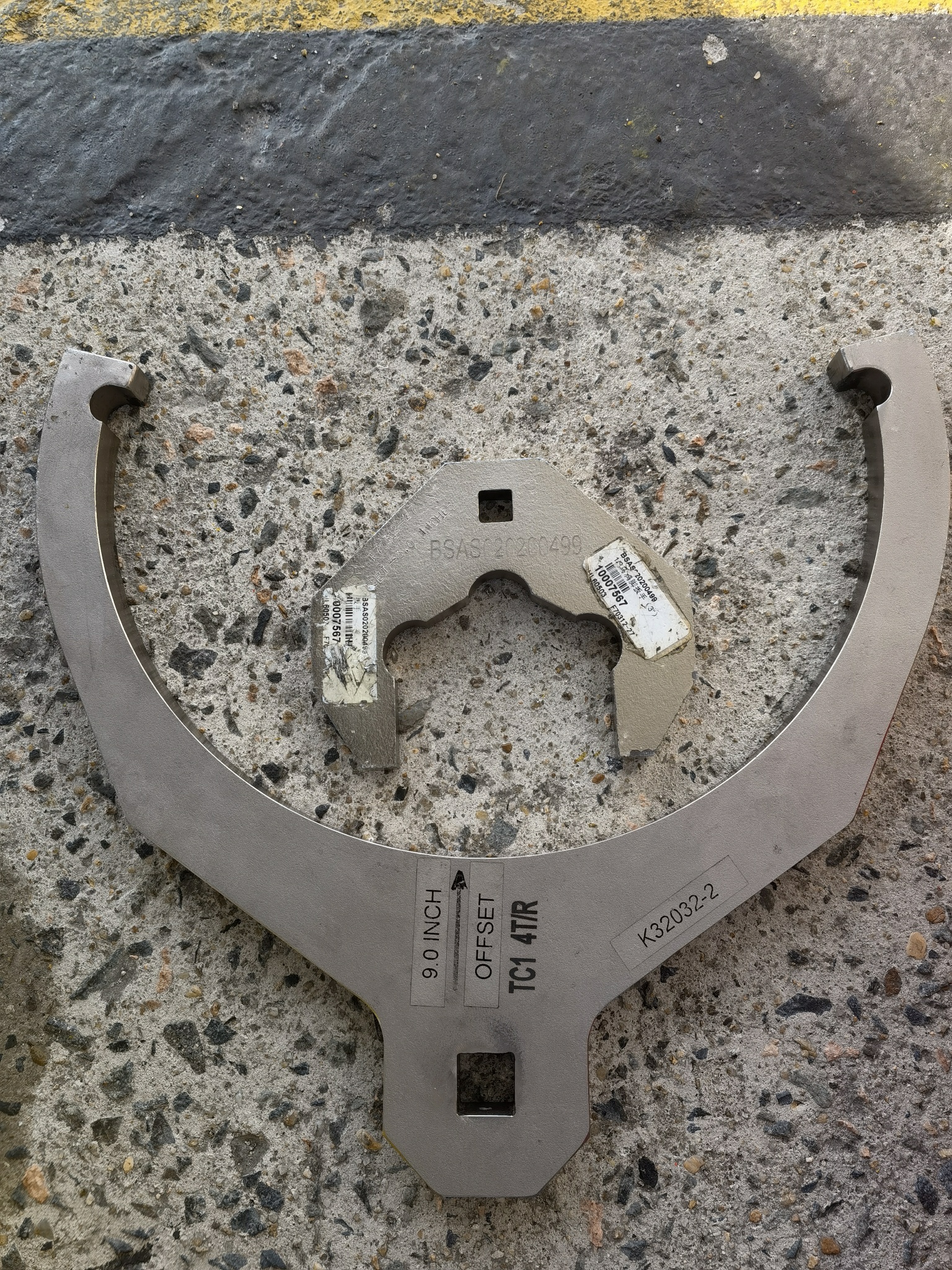

2.WRENCH ADAPTER K32032—2

拆装步骤
1.确认前起落架down lock pin插好

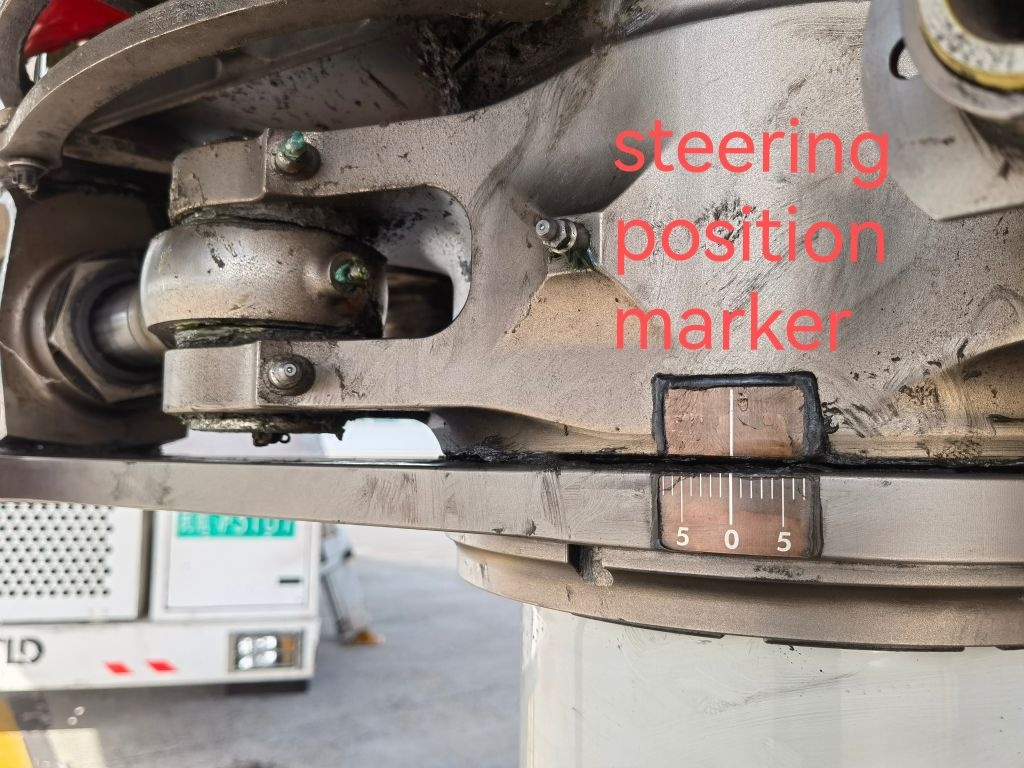

2.确保前轮在中立位置（neutral position）如图所示

3.确保steering pin插好

4.中央液压系统泄压，以及中央油箱放气

5.前起落架扭力连杆（Torque link）断开

B787上下扭力连杆的断开需要先断开其中的电缆，随后通过拔出连接上下连杆的pin就好

6.系统C/B 断开
CE3251801 NOSE WHEEL STRG REU— PRI
CE3251802 NOSE WHEEL STRG REU—SEC

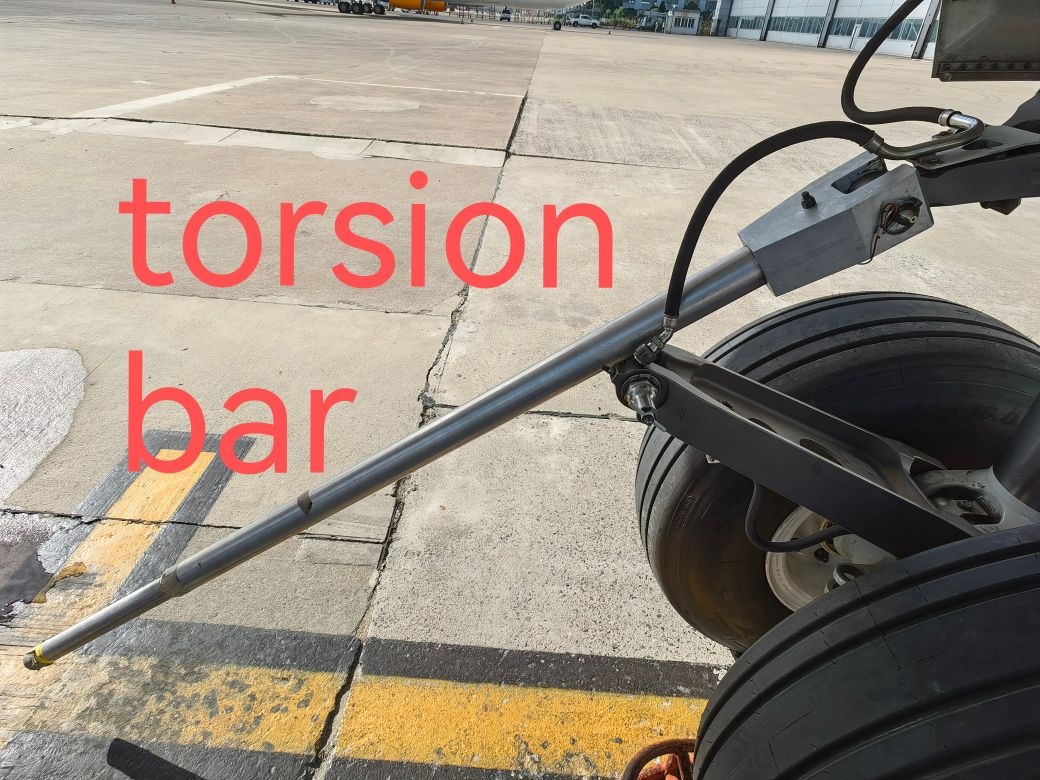

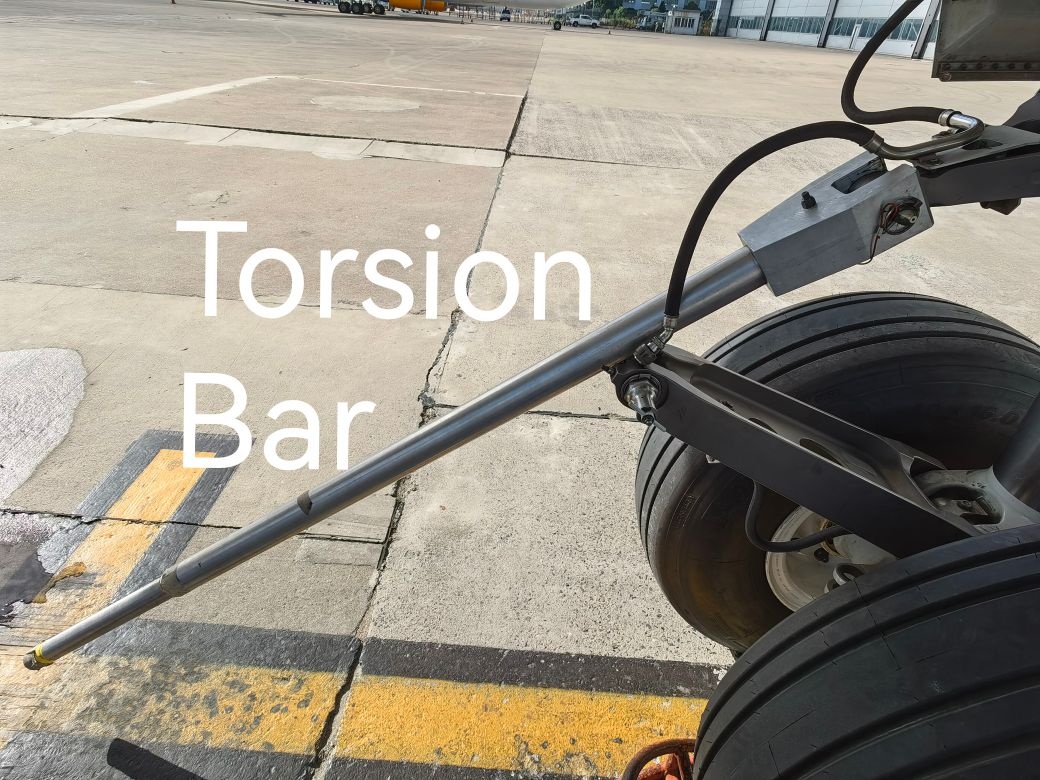

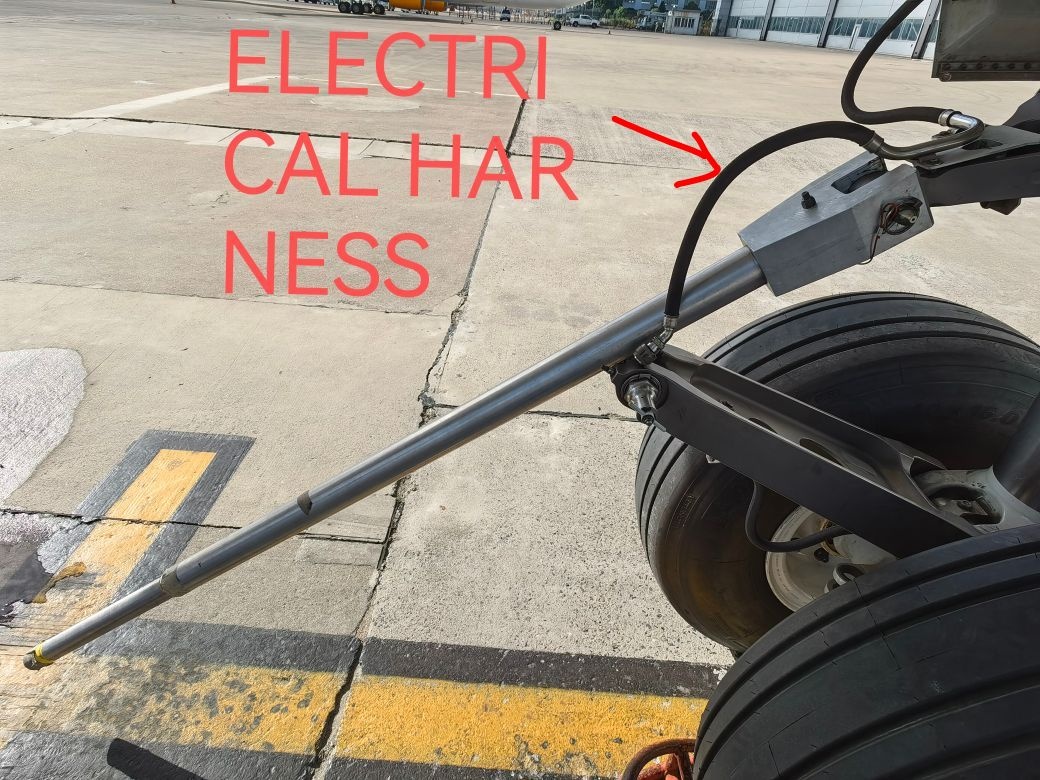

7.上下扭力连杆断开后，接好Torsion Bar于上扭力连杆

如图所示

8.转动Torsion Bar 使得转向作动筒组件（steering actuator assembly）方便接近拆卸

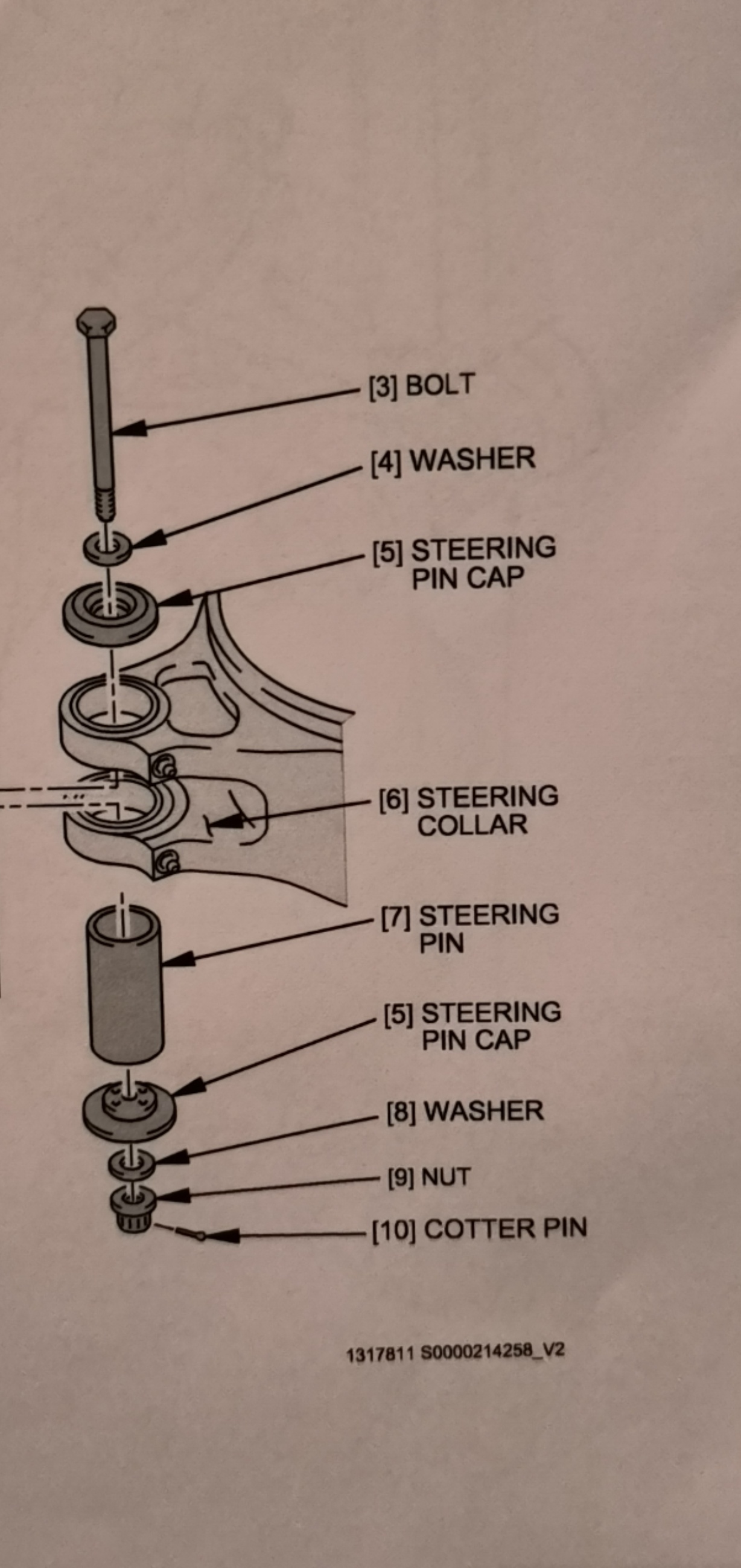

9.拆除作动筒相关部件
NUT
BOLT

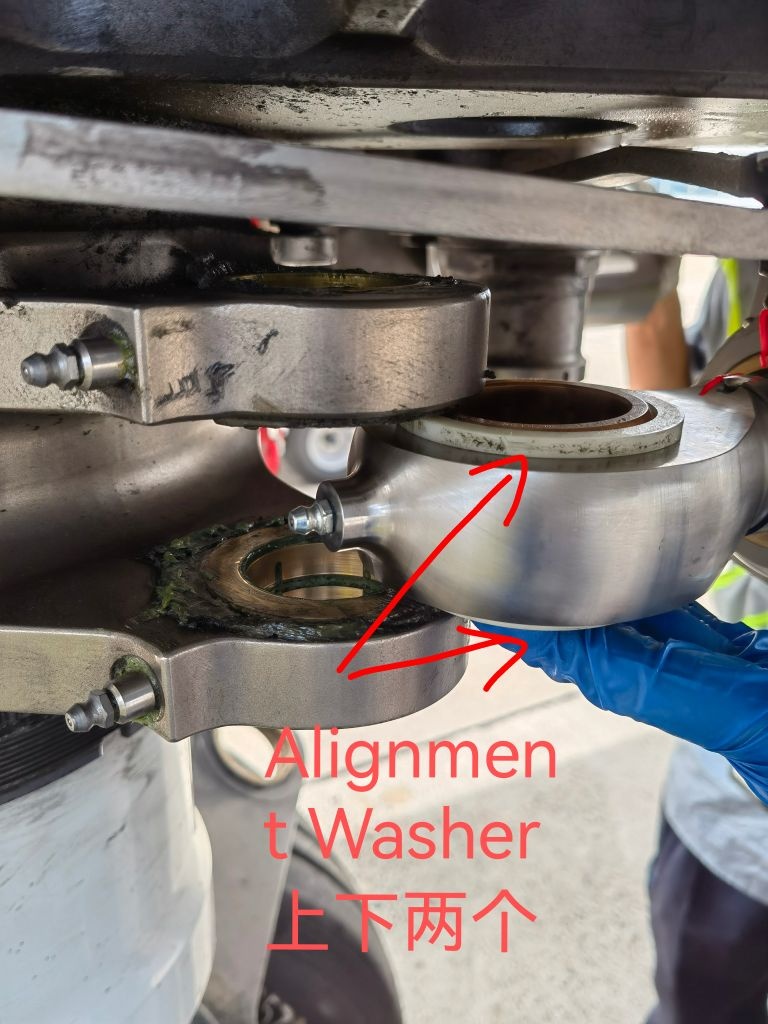

WASHER（白色上下两个）
WASHER垫片两个

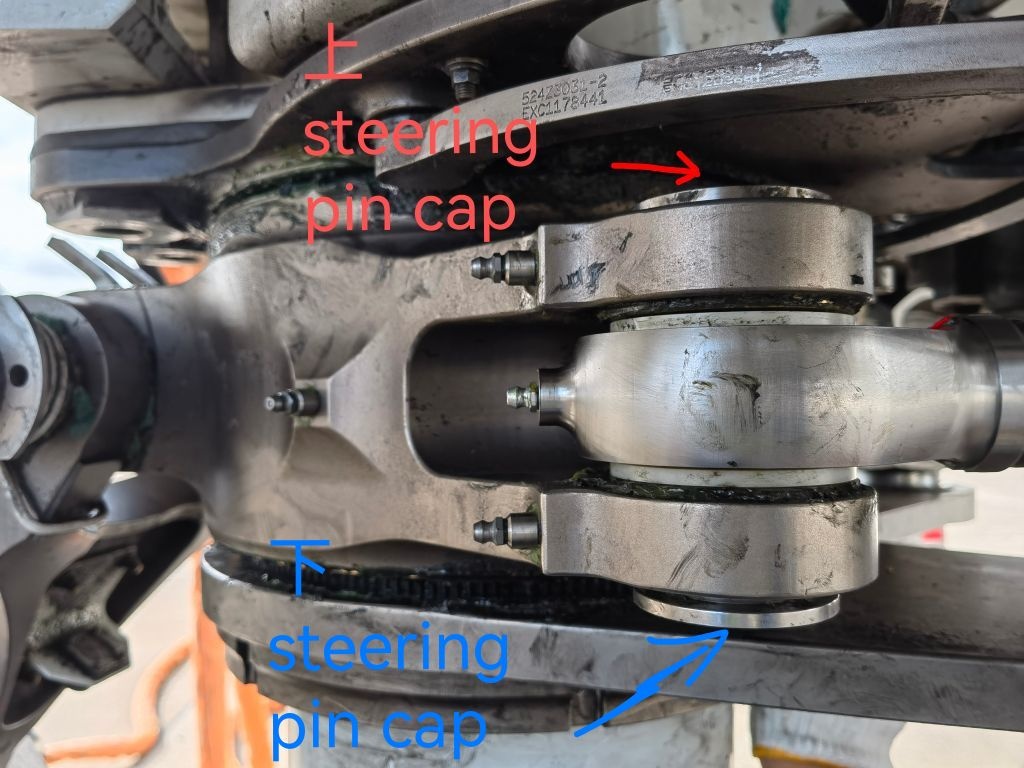

PIN CAPS （上下两个）

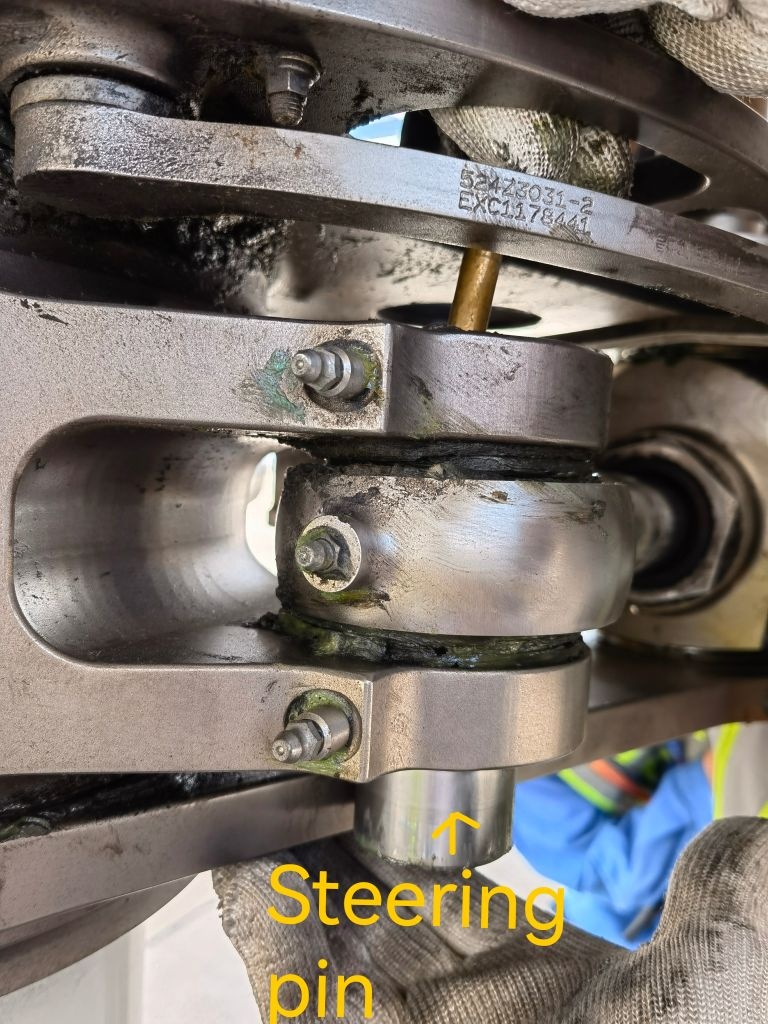

PIN
COTTER PIN
如图所示

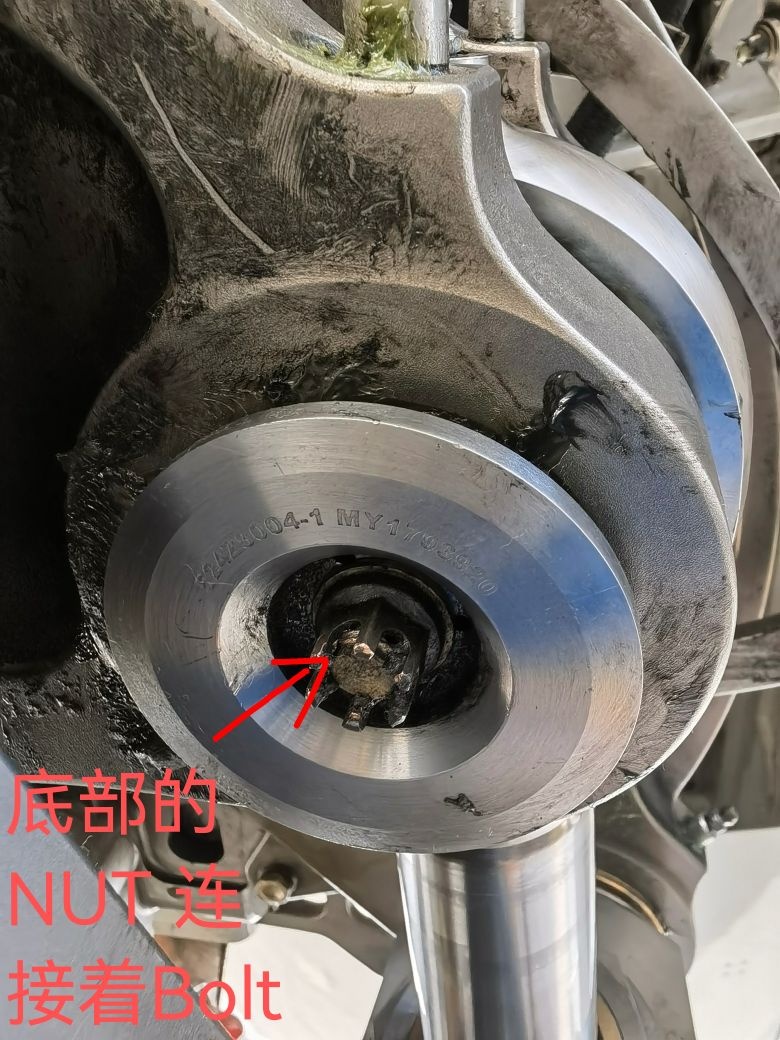

10.LOCK PLATE 和 STEERING NUT 拆除
如图所示位置

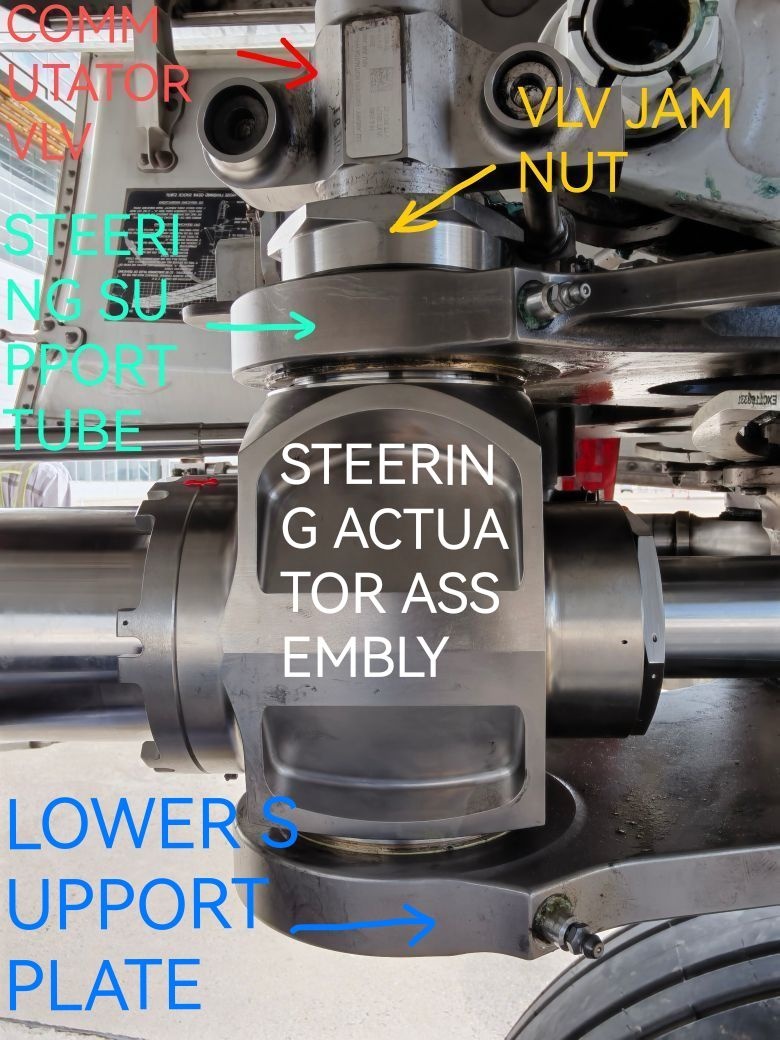

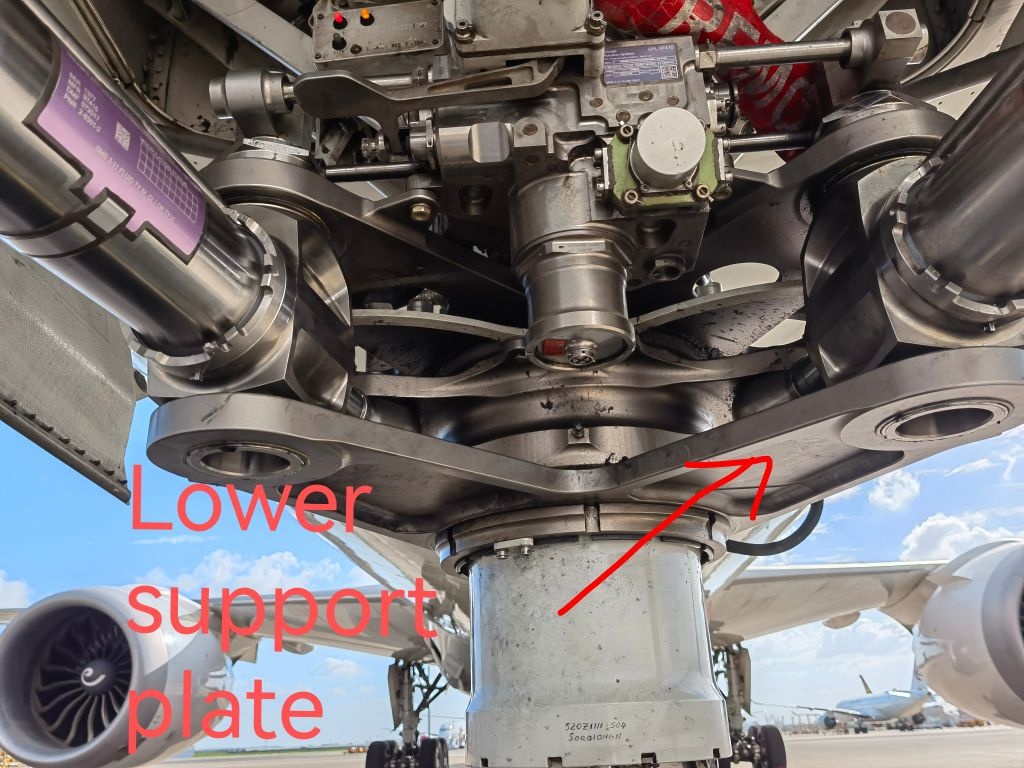

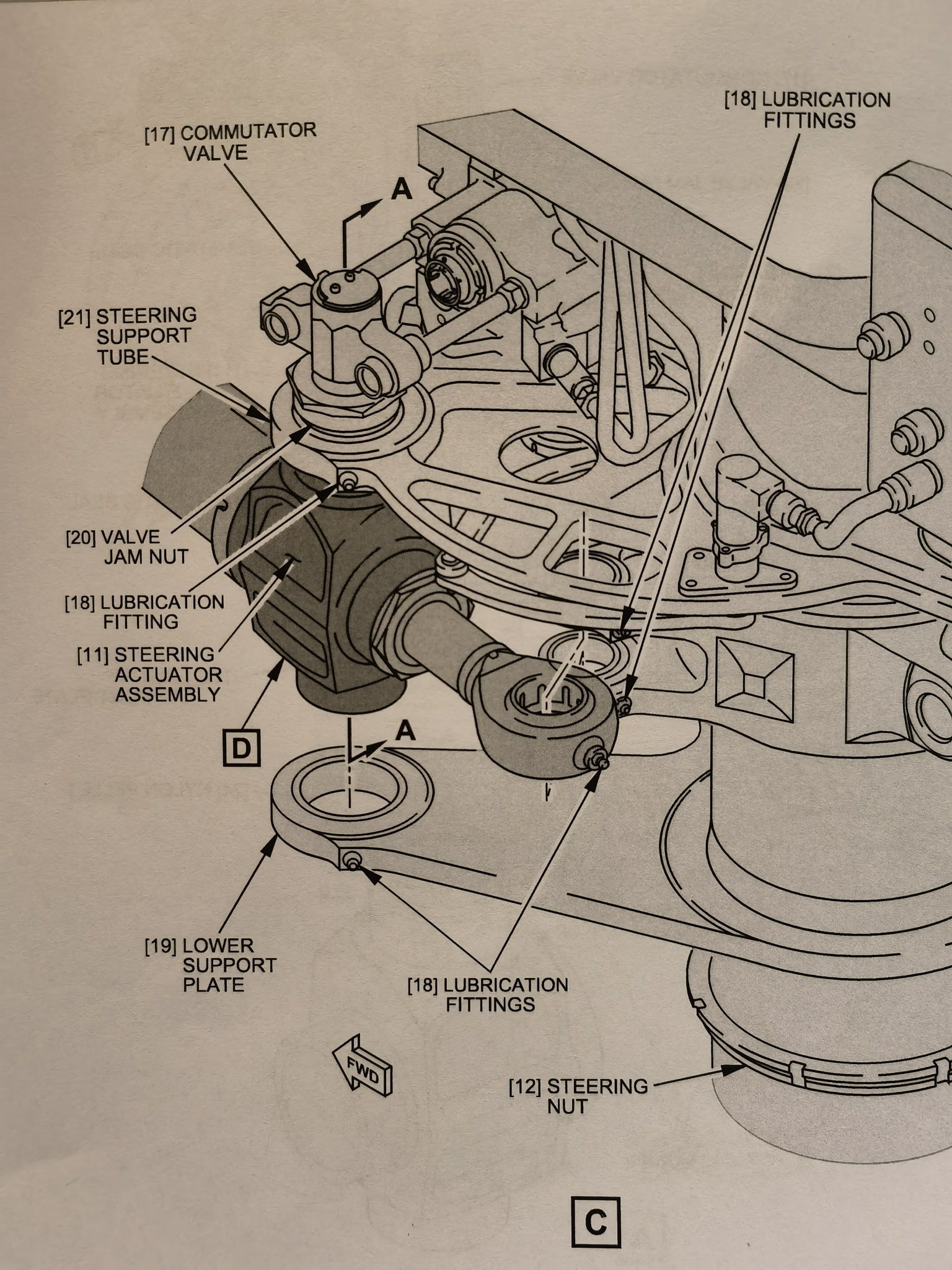

11.在Steering Nut 拆除后便可拆卸Lower suppprt plate

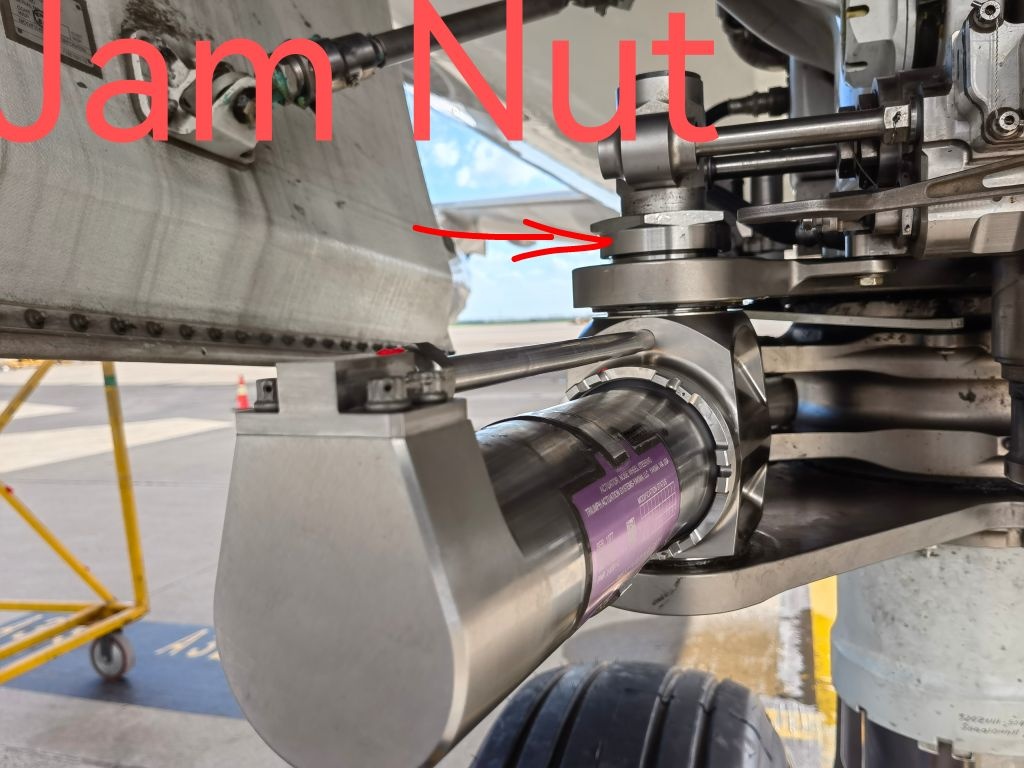

12.乌鸦脚扳手拆除Valve jam nut
位置如图所示

13.Jam Nut 拆除后便可拿出Steering Actuator

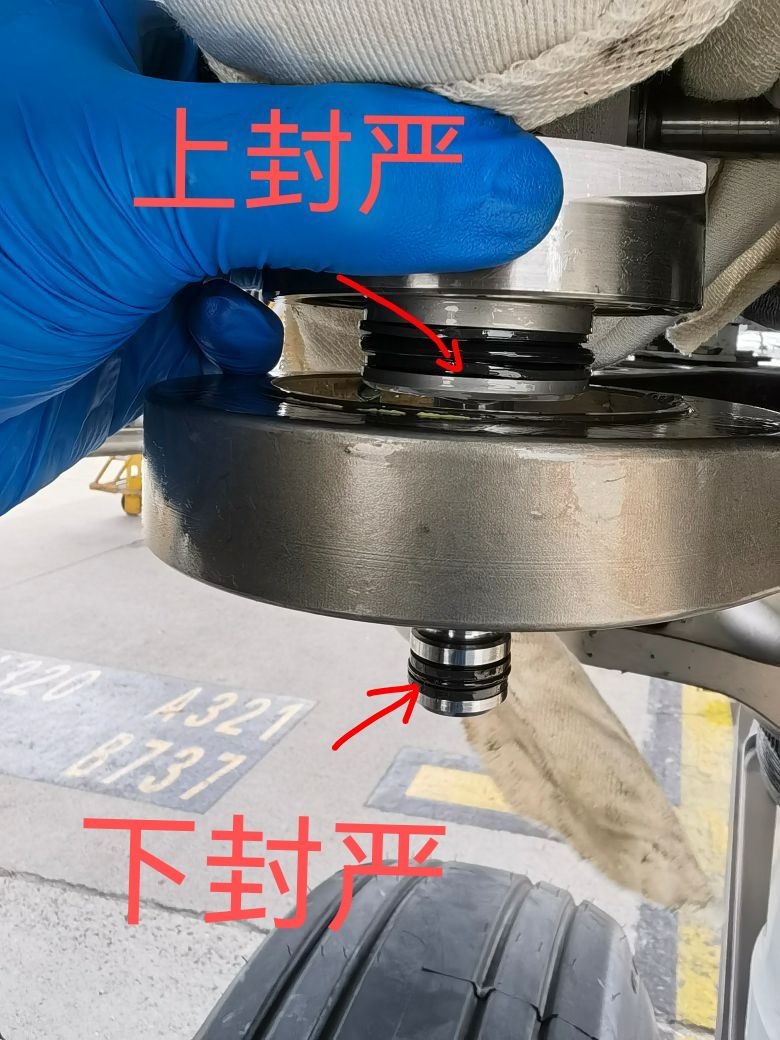

注意：会有HYD fluid溅出注意个人防护！

14.拆下换向器活门的静封严（commuator valve）封严需换新件

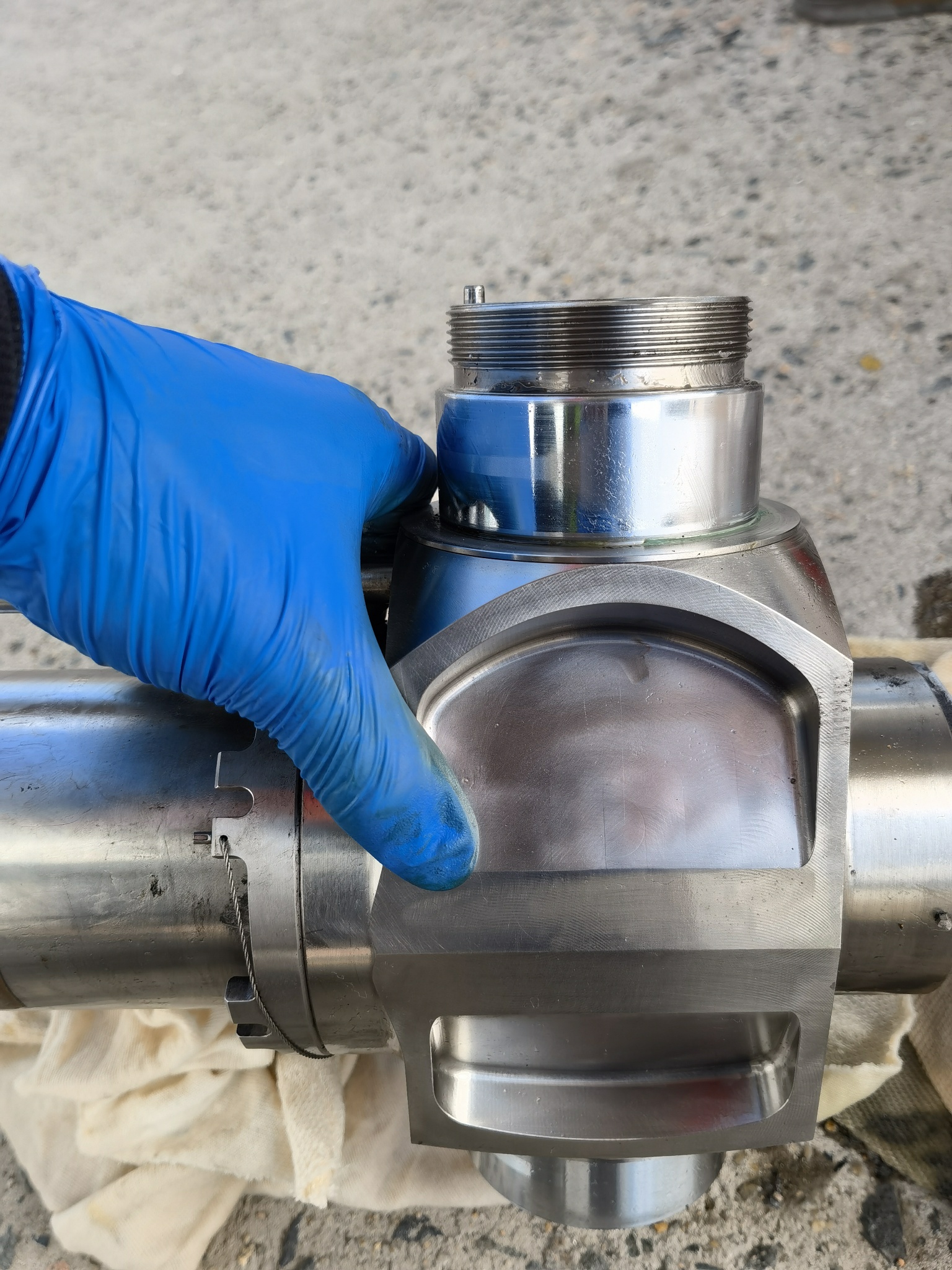

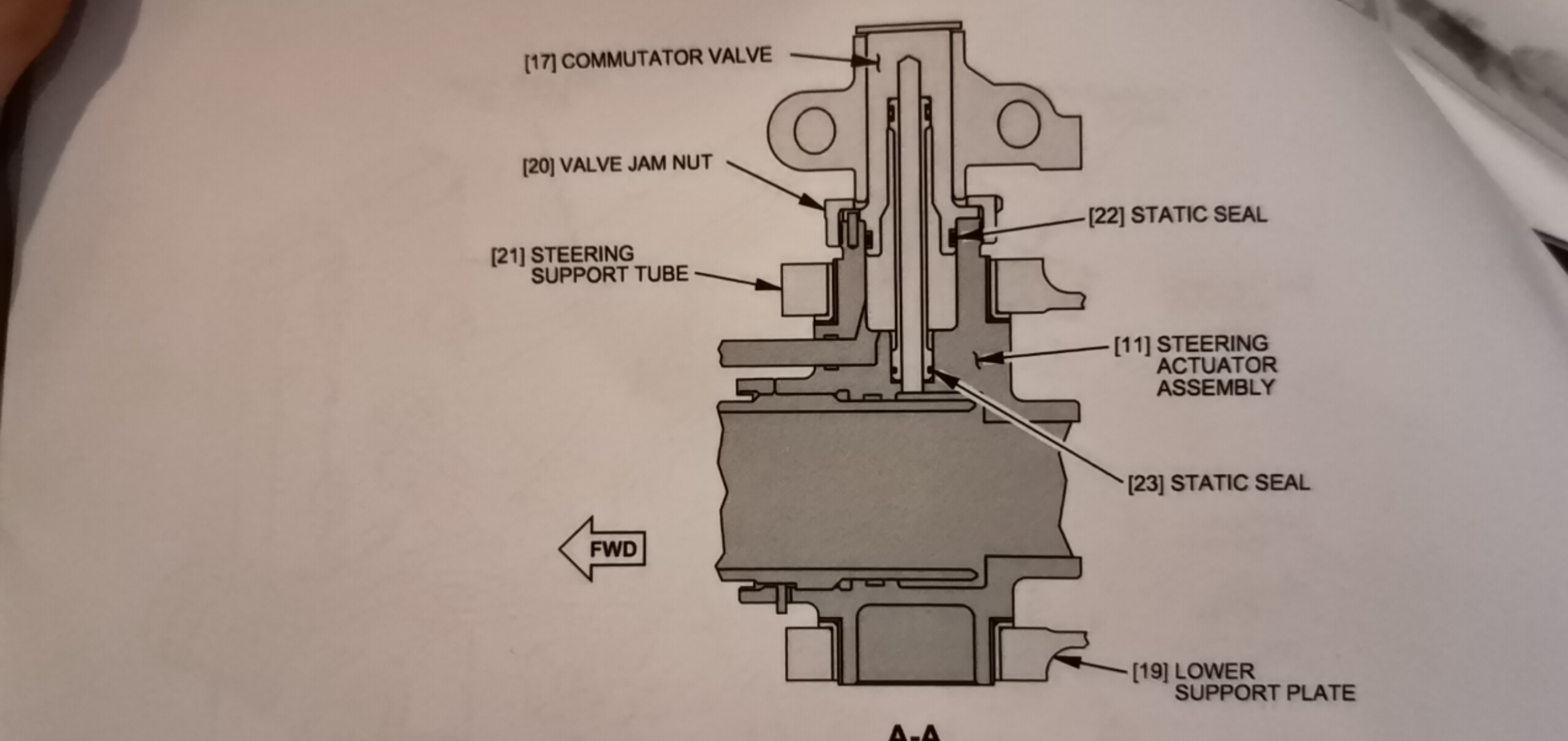

侧视图

END OF REMOVEL
