[33灯光] 一起来探讨起飞灯灯泡不同接线方式

[复制链接]

10

主题

42

帖子

577

积分

机务学徒工

Rank: 3Rank: 3

积分
577
发表于 2021-10-8 17:48:59 | 显示全部楼层 |阅读模式 来自： 中国江苏徐州

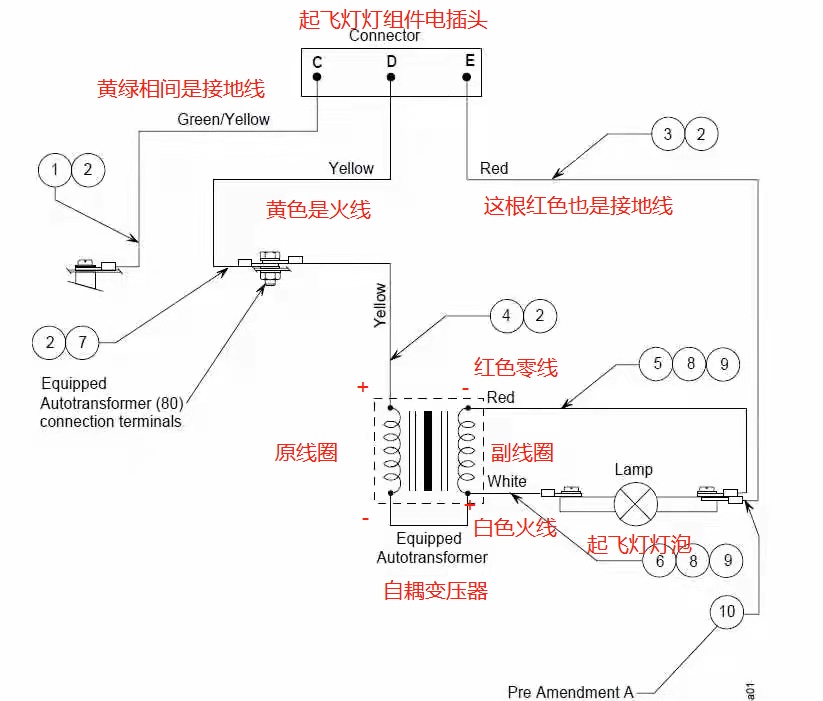

按照实物图所示的错误接法，起飞灯短时测试可以点亮，长时间了灯丝被烧断，按照错误连接方式使用万用表测得灯泡两个接线端电压为39V，正确连接测得错误连接电压为29V，请分析错误连接方式电压为39V的原因？



来自安卓APP客户端
回复

使用道具 举报

29

主题

490

帖子

1244

积分

机务正式工－执照C

Rank: 5Rank: 5

积分
1244
发表于 2021-10-8 20:42:55 来自手机 | 显示全部楼层 来自： 中国四川成都
变压器接错了，自然电压有问题。
来自苹果APP客户端
回复 支持 反对

使用道具 举报

10

主题

42

帖子

577

积分

机务学徒工

Rank: 3Rank: 3

积分
577
 楼主| 发表于 2021-10-8 20:52:13 来自手机 | 显示全部楼层 来自： 中国上海
taoertao 发表于 2021-10-08 20:42
变压器接错了，自然电压有问题。

哪里错了，麻烦详细说一下
来自安卓APP客户端
回复 支持 反对

使用道具 举报

10

主题

42

帖子

577

积分

机务学徒工

Rank: 3Rank: 3

积分
577
 楼主| 发表于 2021-10-8 21:11:33 来自手机 | 显示全部楼层 来自： 中国上海
卫来不是梦 发表于 2021-10-08 20:52
哪里错了，麻烦详细说一下

这么接应该都不会亮
来自安卓APP客户端
回复 支持 1 反对 0

使用道具 举报

10

主题

42

帖子

577

积分

机务学徒工

Rank: 3Rank: 3

积分
577
 楼主| 发表于 2021-10-8 21:12:04 来自手机 | 显示全部楼层 来自： 中国上海
卫来不是梦 发表于 2021-10-08 21:11
这么接应该都不会亮

火线直接跟地相连
来自安卓APP客户端
回复 支持 反对

使用道具 举报

29

主题

490

帖子

1244

积分

机务正式工－执照C

Rank: 5Rank: 5

积分
1244
发表于 2021-10-10 02:38:01 来自手机 | 显示全部楼层 来自： 中国四川宜宾
卫来不是梦 发表于 2021-10-08 20:52
哪里错了，麻烦详细说一下

白线接一边，两根红线接另一边。
来自苹果APP客户端
回复 支持 反对

使用道具 举报

10

主题

42

帖子

577

积分

机务学徒工

Rank: 3Rank: 3

积分
577
 楼主| 发表于 2021-10-10 10:57:08 来自手机 | 显示全部楼层 来自： 中国江苏徐州
taoertao 发表于 2021-10-10 02:38
白线接一边，两根红线接另一边。

正确接法我当然知道，我只是想知道39V电压怎么来的
来自安卓APP客户端
回复 支持 反对

使用道具 举报

0

主题

151

帖子

1052

积分

机务正式工－执照C

Rank: 5Rank: 5

积分
1052
发表于 2021-10-10 19:40:09 来自手机 | 显示全部楼层 来自： 中国吉林
要我看就是把115V的点直接接到了灯泡两端 不到你这个39V怎么来的
来自苹果APP客户端
回复 支持 反对

使用道具 举报

29

主题

490

帖子

1244

积分

机务正式工－执照C

Rank: 5Rank: 5

积分
1244
发表于 2021-10-10 19:44:39 来自手机 | 显示全部楼层 来自： 中国四川成都
卫来不是梦 发表于 2021-10-10 10:57
正确接法我当然知道，我只是想知道39V电压怎么来的

接入线路的电阻接错了，电压自然错了，具体是多少就不知道了。
来自苹果APP客户端
回复 支持 反对

使用道具 举报

2

主题

9

帖子

1

积分

试用期机务

Rank: 1

积分
1
发表于 2021-10-12 11:47:13 来自手机 | 显示全部楼层 来自： 中国河北石家庄
卫来不是梦 发表于 2021-10-08 21:11
这么接应该都不会亮

图是哪里的？
来自安卓APP客户端
回复 支持 1 反对 0

使用道具 举报

2

主题

9

帖子

1

积分

试用期机务

Rank: 1

积分
1
发表于 2021-10-12 14:50:04 来自手机 | 显示全部楼层 来自： 中国河北石家庄
87/28=115/X自耦变压器变成互感变压器
来自安卓APP客户端
回复 支持 2 反对 0

使用道具 举报

10

主题

42

帖子

577

积分

机务学徒工

Rank: 3Rank: 3

积分
577
 楼主| 发表于 2021-10-12 15:23:17 来自手机 | 显示全部楼层 来自： 中国江苏徐州
机坪夜行者 发表于 2021-10-12 11:47
图是哪里的？

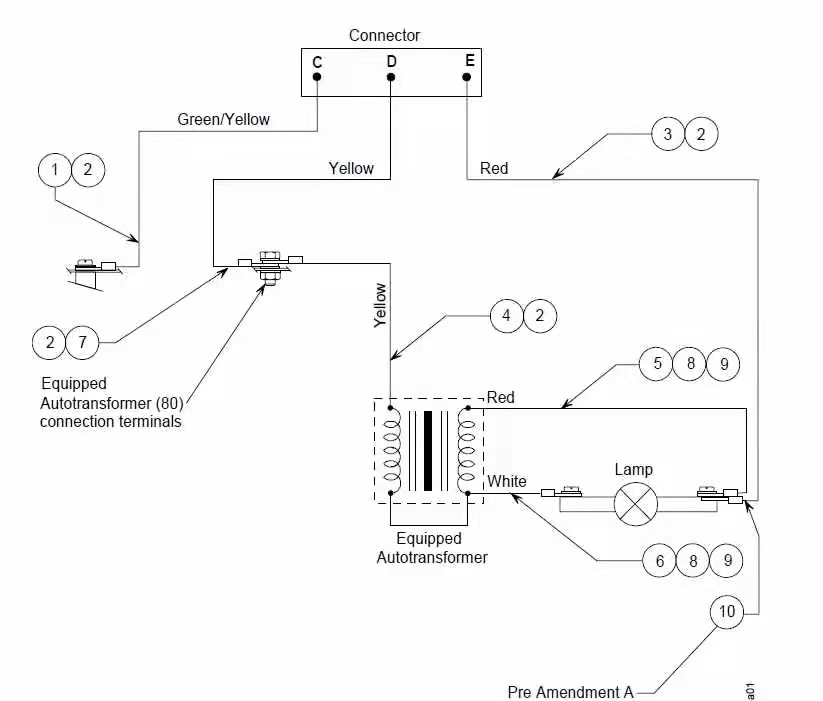

灯组件的CMM手册
来自安卓APP客户端
回复 支持 反对

使用道具 举报

2

主题

23

帖子

613

积分

机务正式工－无执照

Rank: 4

积分
613
发表于 2021-10-12 20:28:29 来自手机 | 显示全部楼层 来自： 中国河南开封
陈？
来自安卓APP客户端
回复 支持 2 反对 0

使用道具 举报

10

主题

42

帖子

577

积分

机务学徒工

Rank: 3Rank: 3

积分
577
 楼主| 发表于 2021-10-12 22:24:27 来自手机 | 显示全部楼层 来自： 中国上海
Flyi 发表于 2021-10-12 20:28
陈？

潘？
来自安卓APP客户端
回复 支持 反对

使用道具 举报

14

主题

334

帖子

703

积分

机务正式工－无执照

Rank: 4

积分
703
发表于 2021-10-14 21:09:24 来自手机 | 显示全部楼层 来自： 中国广东深圳
这种错误接法，灯泡不是短路，还亮吗
来自安卓APP客户端
回复 支持 反对

使用道具 举报

10

主题

42

帖子

577

积分

机务学徒工

Rank: 3Rank: 3

积分
577
 楼主| 发表于 2021-10-15 01:51:34 来自手机 | 显示全部楼层 来自： 中国上海
21克拉 发表于 2021-10-14 21:09
这种错误接法，灯泡不是短路，还亮吗

会亮，但是通电一会儿灯丝就烧坏了
来自安卓APP客户端
回复 支持 反对

使用道具 举报

14

主题

334

帖子

703

积分

机务正式工－无执照

Rank: 4

积分
703
发表于 2021-10-15 07:48:07 来自手机 | 显示全部楼层 来自： 中国广东深圳
卫来不是梦 发表于 2021-10-15 01:51
会亮，但是通电一会儿灯丝就烧坏了

对呀，，短路肯定会烧了吧
来自安卓APP客户端
回复 支持 反对

使用道具 举报

10

主题

42

帖子

577

积分

机务学徒工

Rank: 3Rank: 3

积分
577
 楼主| 发表于 2021-10-15 10:05:09 来自手机 | 显示全部楼层 来自： 中国上海
21克拉 发表于 2021-10-15 07:48
对呀，，短路肯定会烧了吧

灯泡不短路呀，短路电流不经过灯泡，直接从正极流向地了
来自安卓APP客户端
回复 支持 反对

使用道具 举报

14

主题

61

帖子

369

积分

机务学徒工

Rank: 3Rank: 3

积分
369
发表于 2021-10-25 06:41:11 来自手机 | 显示全部楼层 来自： 中国
卫来不是梦 发表于 2021-10-10 10:57
正确接法我当然知道，我只是想知道39V电压怎么来的

自耦变压器的作用，匝数比固定的
来自安卓APP客户端
回复 支持 反对

使用道具 举报

14

主题

61

帖子

369

积分

机务学徒工

Rank: 3Rank: 3

积分
369
发表于 2021-10-25 06:49:22 来自手机 | 显示全部楼层 来自： 中国
湫兮若风 发表于 2021-10-25 06:41
自耦变压器的作用，匝数比固定的

红线的位置决定了分不分压
来自安卓APP客户端
回复 支持 反对

使用道具 举报

0

主题

11

帖子

63

积分

试用期机务

Rank: 1

积分
63
发表于 2021-10-25 10:19:20 来自手机 | 显示全部楼层 来自： 中国云南
学习了。
来自安卓APP客户端
回复 支持 反对

使用道具 举报

10

主题

42

帖子

577

积分

机务学徒工

Rank: 3Rank: 3

积分
577
 楼主| 发表于 2021-10-27 17:58:10 来自手机 | 显示全部楼层 来自： 中国江苏徐州
湫兮若风 发表于 2021-10-25 06:49
红线的位置决定了分不分压

可否具体谈一下，分压原理 ，这个不是特别明白
来自安卓APP客户端
回复 支持 反对

使用道具 举报

0

主题

16

帖子

412

积分

机务学徒工

Rank: 3Rank: 3

积分
412
发表于 2022-3-4 11:15:53 来自手机 | 显示全部楼层 来自： 中国山东青岛
错误接法时自耦变压器只有一个线圈起作用，那个线圈被短接了，电源电压给一个线圈与灯的串联电压，假如灯与一个线圈阻值一样。那灯电压就是一半的电源电压。正确链接后有一个线圈与灯并联后再与一个线圈串联，所以灯上的电压就小了，，因为它俩并联后电阻小了，分的电压就变小了。而那个自耦变压器为什么不用一个电阻替代，我想主要是因为开关灯瞬间电压波动大，起到降压供电的作用，增加了起飞灯的寿命。
来自安卓APP客户端
回复 支持 反对

使用道具 举报

2

主题

4

帖子

151

积分

见习机务员

Rank: 2

积分
151
发表于 2023-3-19 22:08:27 | 显示全部楼层 来自： 中国广东
接线是不是有影响
回复 支持 反对
