73N_53_192AL盖板前缘处的拖把，藏得好深！

Zephyr_One · 发表于 2021-4-3 08:14:35

NO.1

背景

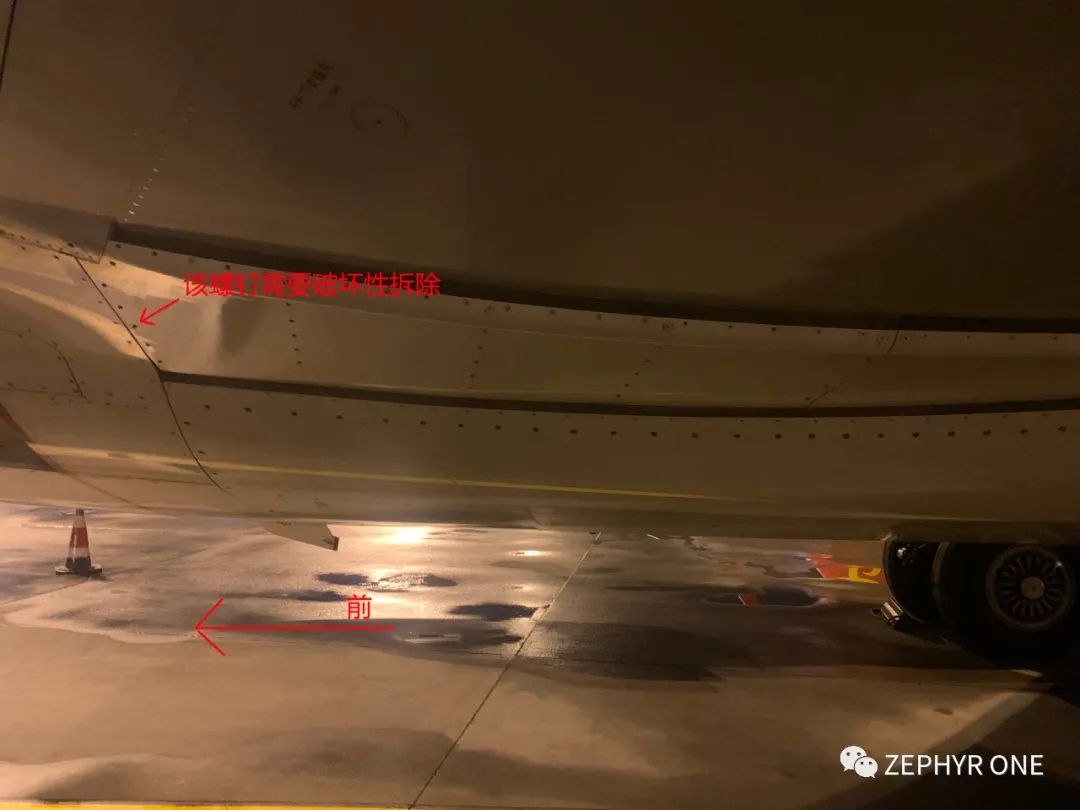

航后执行FC工作时需要拆装192AL盖板，盖板上有一颗螺钉拆不下来，需要破坏性拆除，由于该螺钉处于盖板前缘，参考SRM51-10-05-0G-0 GENERAL - Instructions to Permit Airplane Operation With Missing Fasteners，不能依据次要紧固件要求放行，故需要查找拖把件号以防止飞机停场待料。

NO.2

常规索引

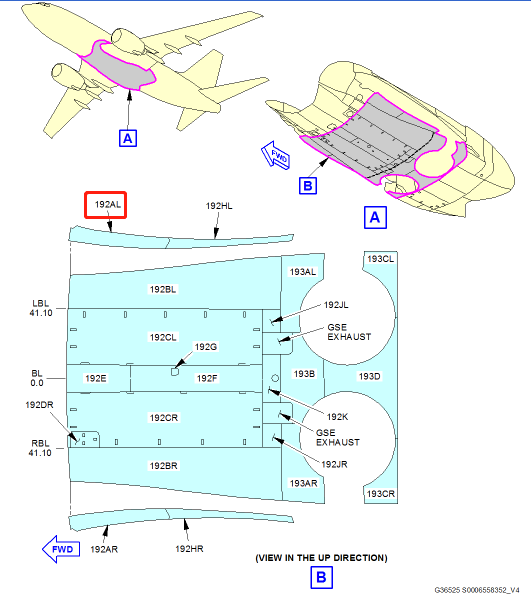

〈根据盖板号，在AMM06章找到盖板形状〉

〈在SRM中找到盖板的图纸号149A7257 〉

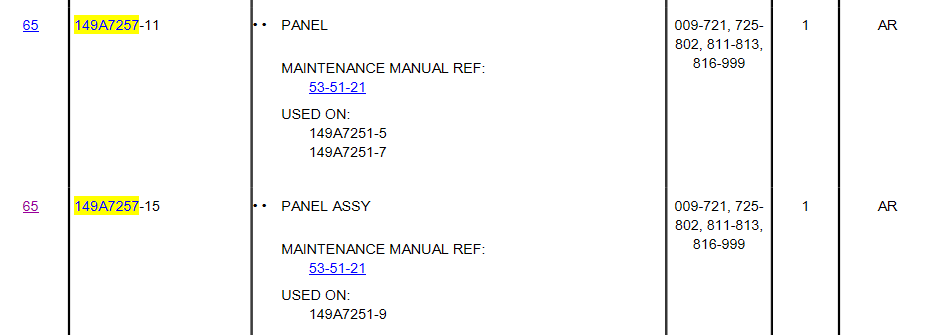

〈通过IPC检索149A7257得到IPC章节〉

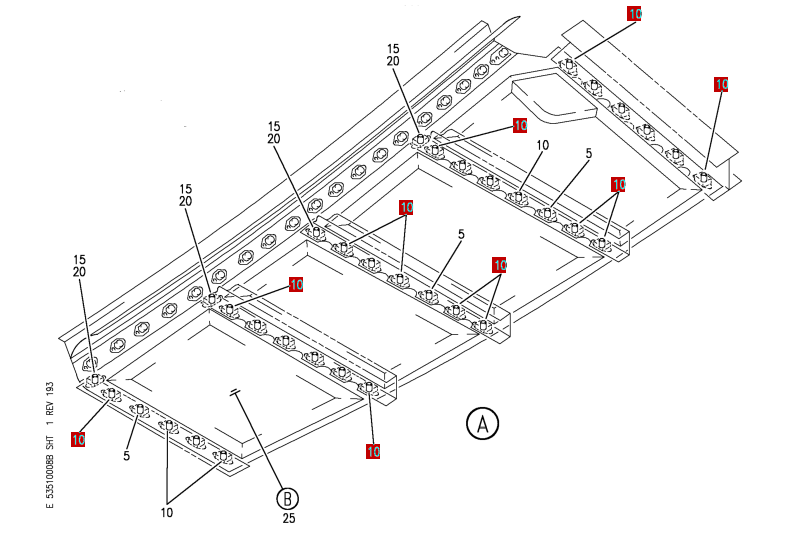

IPC53-51-00-08B左侧

IPC53-51-00-09A右侧

〈 IPC中没有所需位置处钉的拖把件号〉

SO，我们又得找图纸了

NO.3

图纸查询

ᐃ

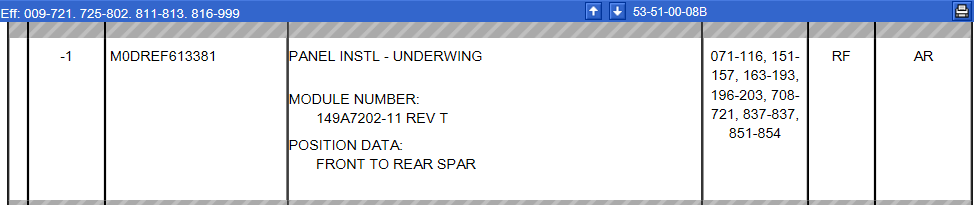

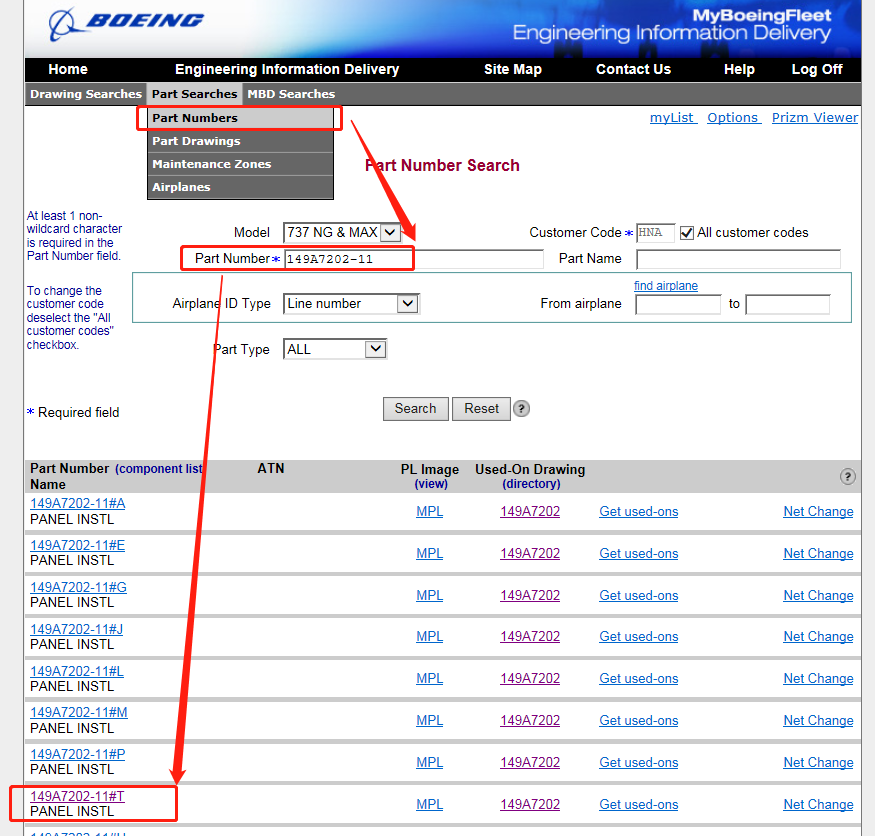

依据IPC索引最上级组件件号的图纸

ᐃ

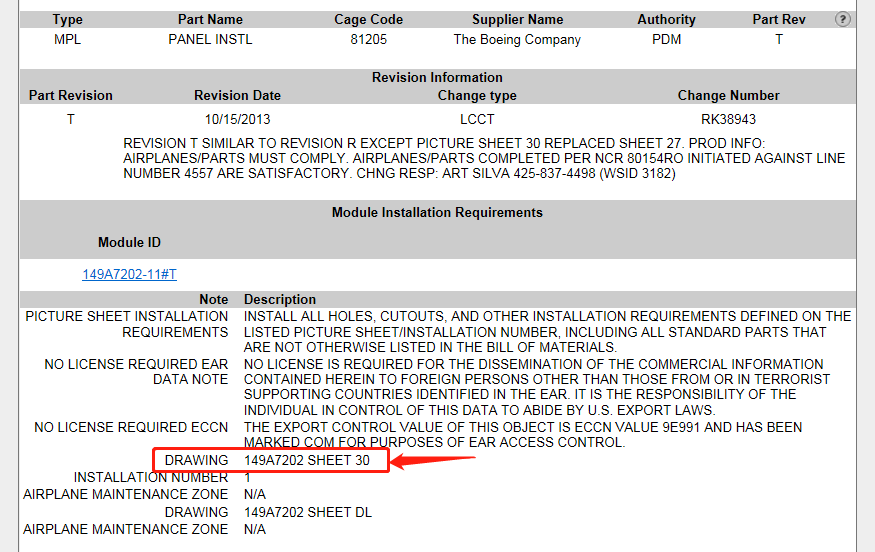

点击149A7202-11#T，查看详情

得到-11的内容在149A7202 SHEET30里

ᐃ

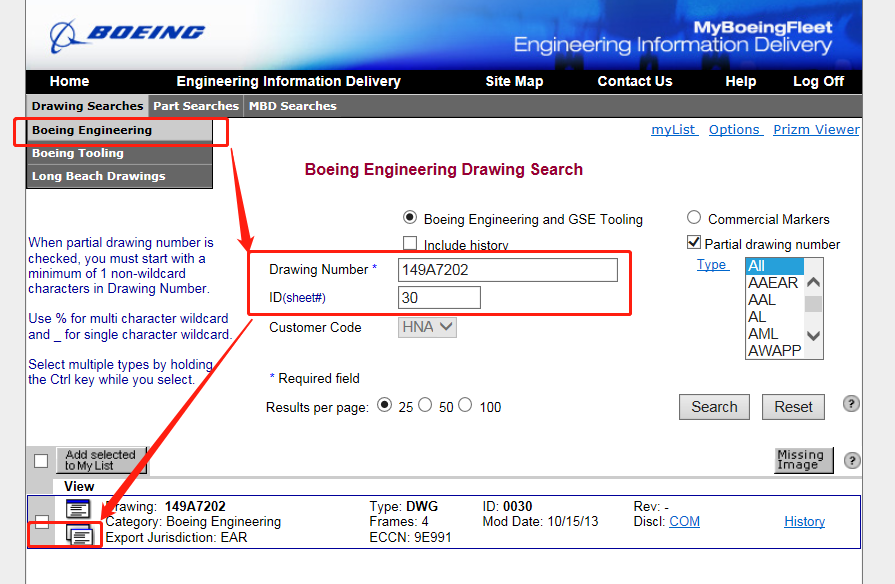

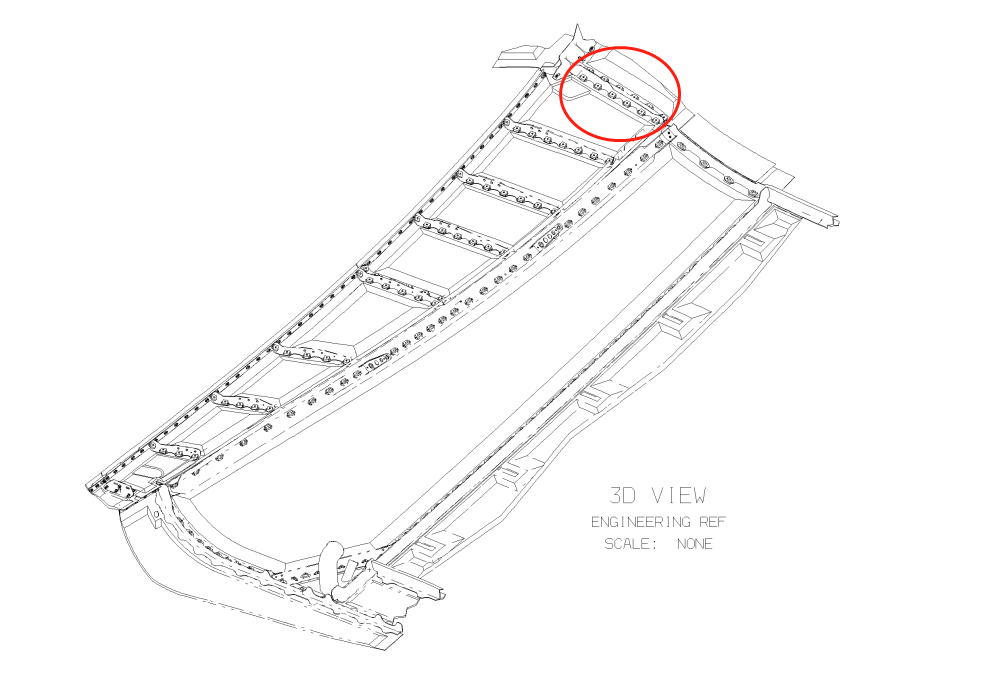

在Engineering中检索149A7202 SHEET30

ᐃ

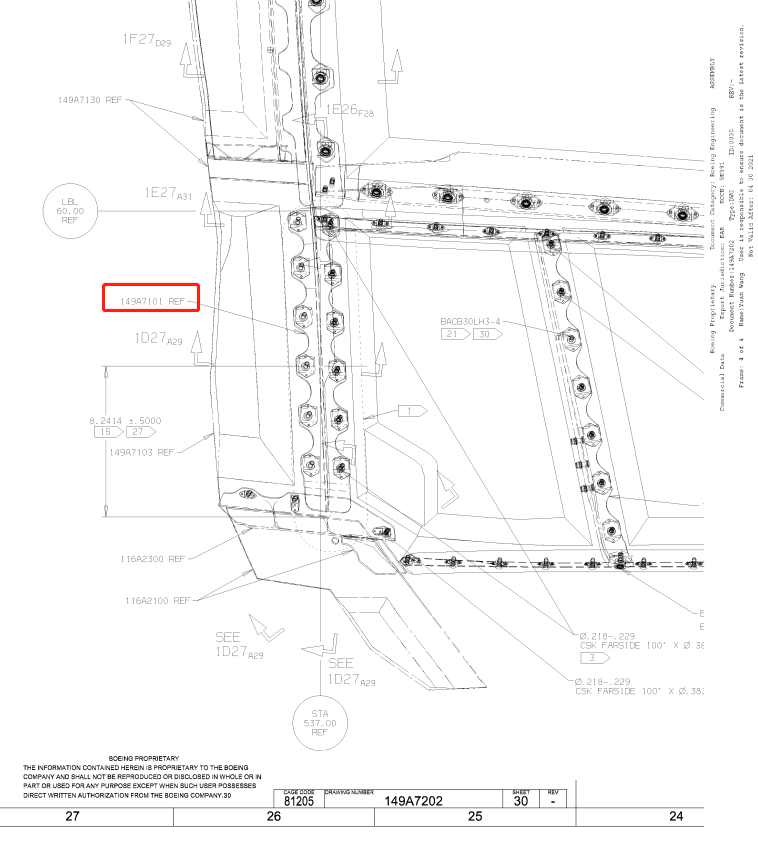

所查询的拖把处指了149A7101图纸

需要继续翻阅

ᐃ

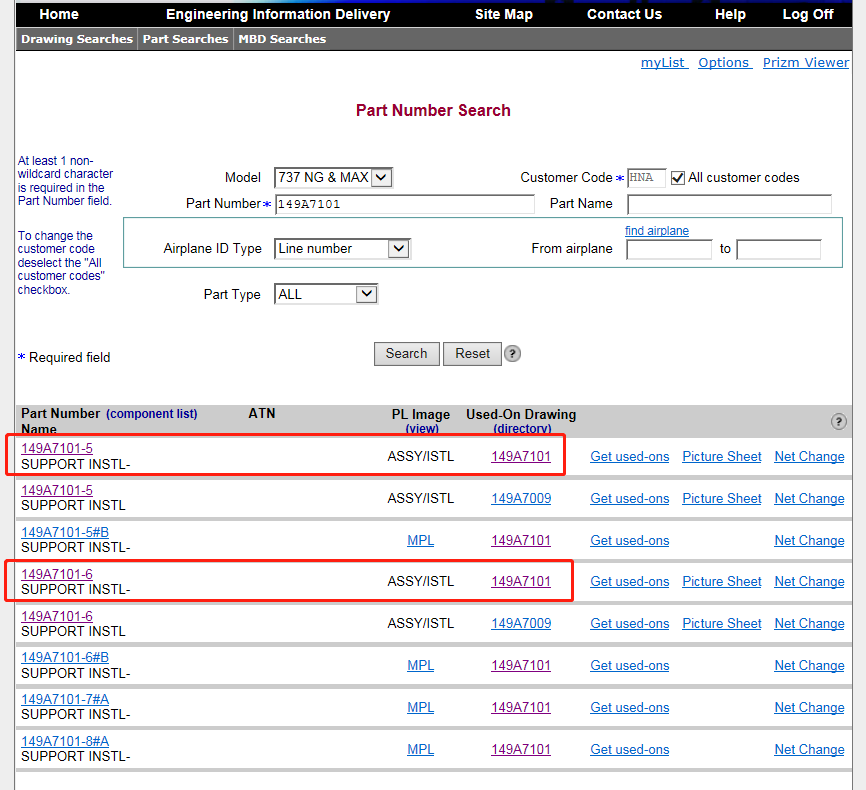

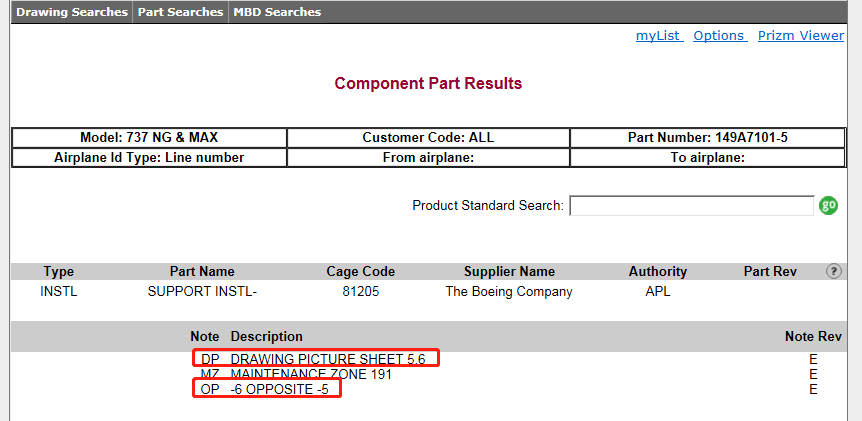

通过检索发现

图纸号为149A7101 sheet5和6

-5和-6是左右相反关系

ᐃ

通过分析发现149A7101 sheet6为左侧

-5和-6是左右相反关系

由于sheet6中无所需拖把的件号

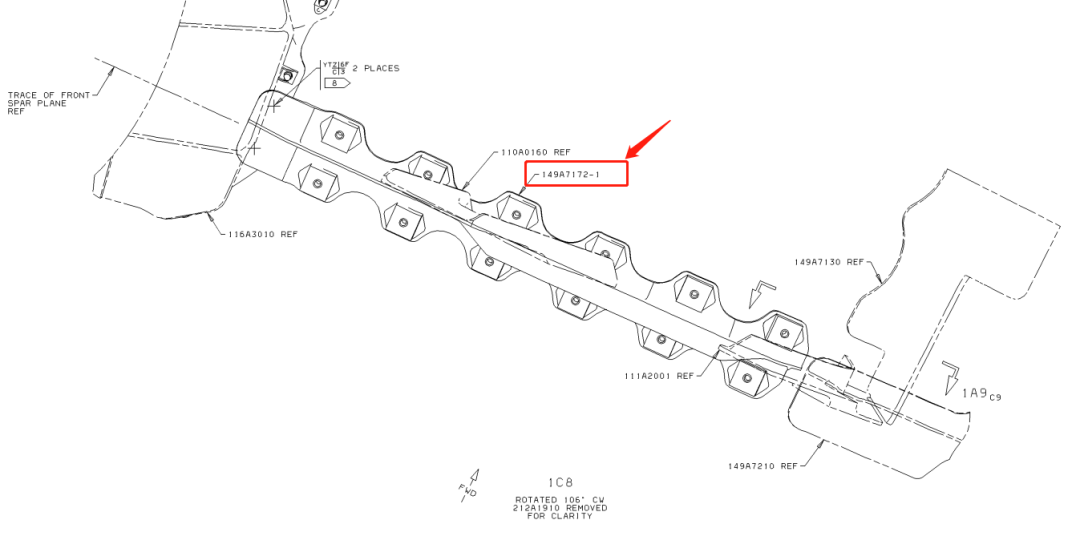

所以又指出了拖把的图纸号

149A7172-1

So，还需进一步查阅图纸

ᐃ

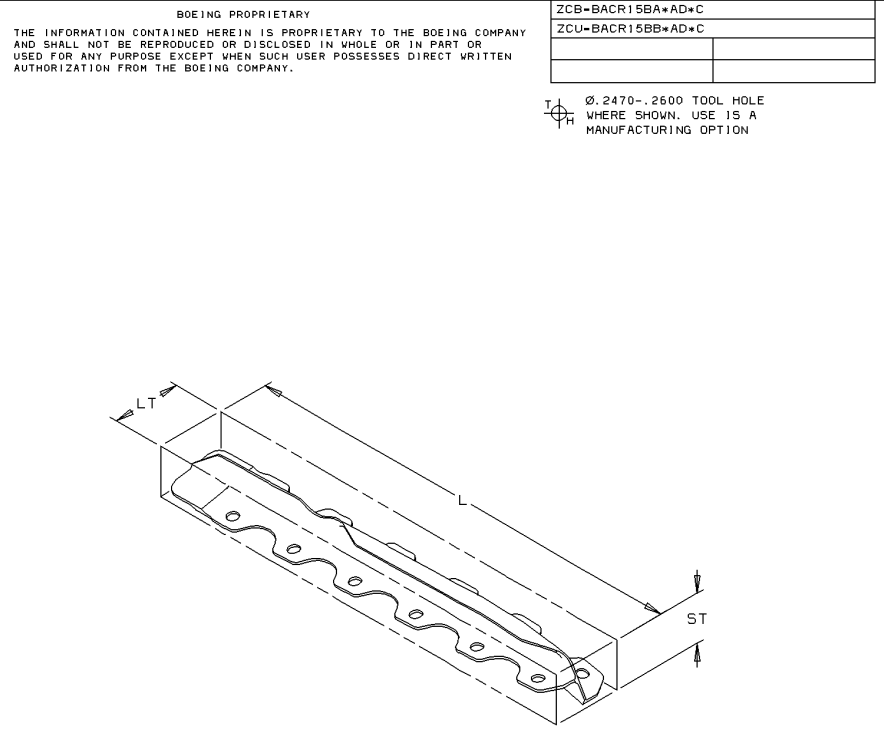

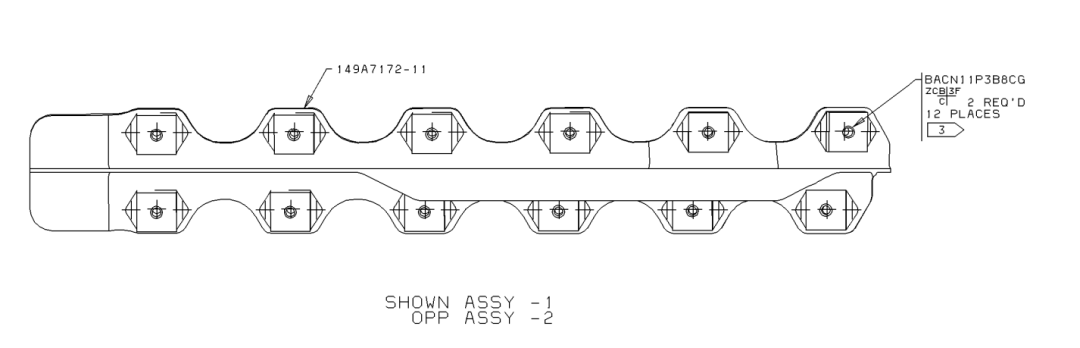

通过图纸发现149A7172 sheet1

得出所需的

拖把件号:BACN11P3B8CG

铆钉件号：BACR15BA3AD*C（长度自选）

NO.4

些许心得

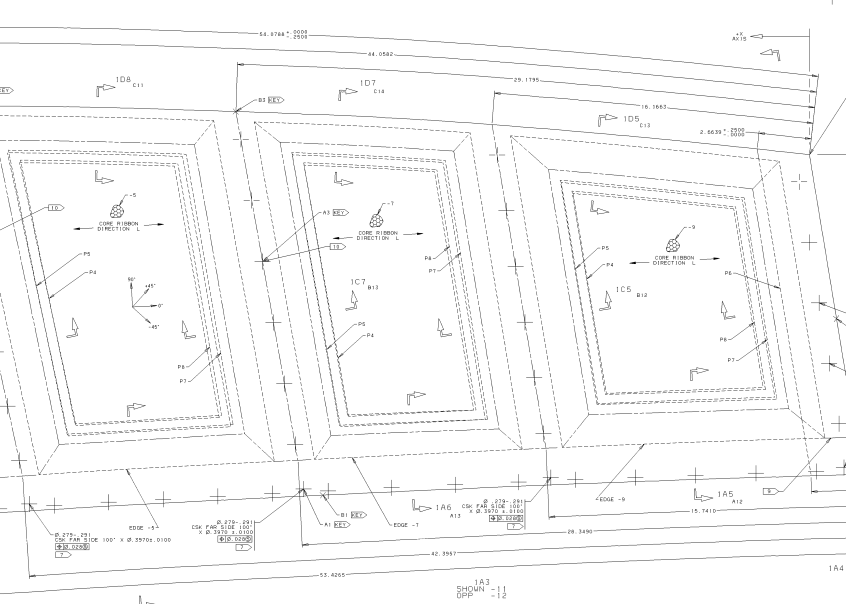

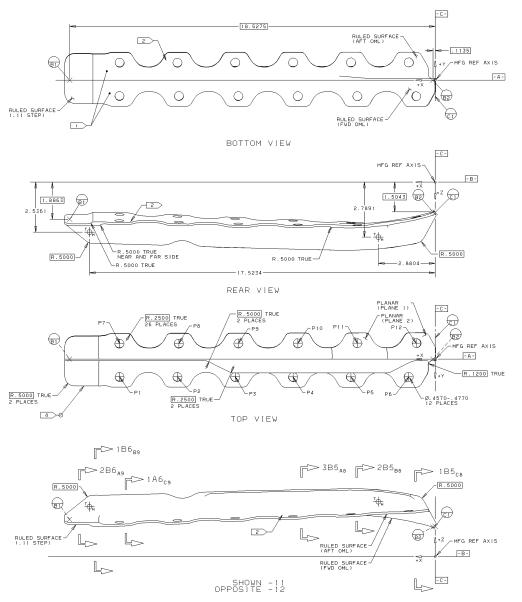

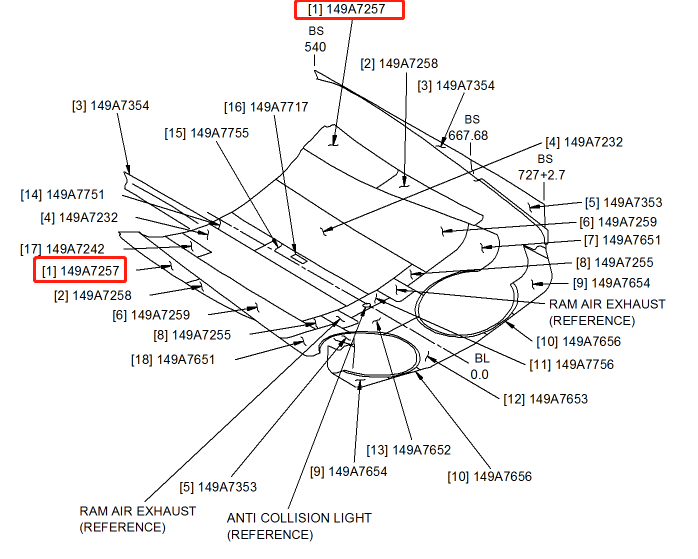

1.192AL盖板件号为149A7257-11/15，但实际上根据该件号找到的图纸偏结构比较多，参见drawing149A7257，下图为图纸部分截图。所以这时候就要求我们换个思路从IPC的最上级组件入手，拨开图纸与图纸的层层关系。

2.图纸查询的困难之处就在于剥离相互之间的关系，注意从部件入手或组件入手去查询，熟能生巧。

3.需要掌握紧固件的表示方法。
