手摇泵打货仓门

qpzm753951afu2 · 发表于 2020-10-28 10:46:51

各位大佬，新构型飞机（前轮转弯是黄系统的），地面操作手摇泵打货仓门，前轮转弯和刹车功能能用吗?

来自安卓APP客户端

你我他 · 发表于 2020-10-30 19:54:06

不能用，有单向活门，只给货舱门供压

来自苹果APP客户端

youyou_1 · 发表于 2020-11-1 15:17:07

你我他发表于 2020-10-30 19:54
不能用，有单向活门，只给货舱门供压

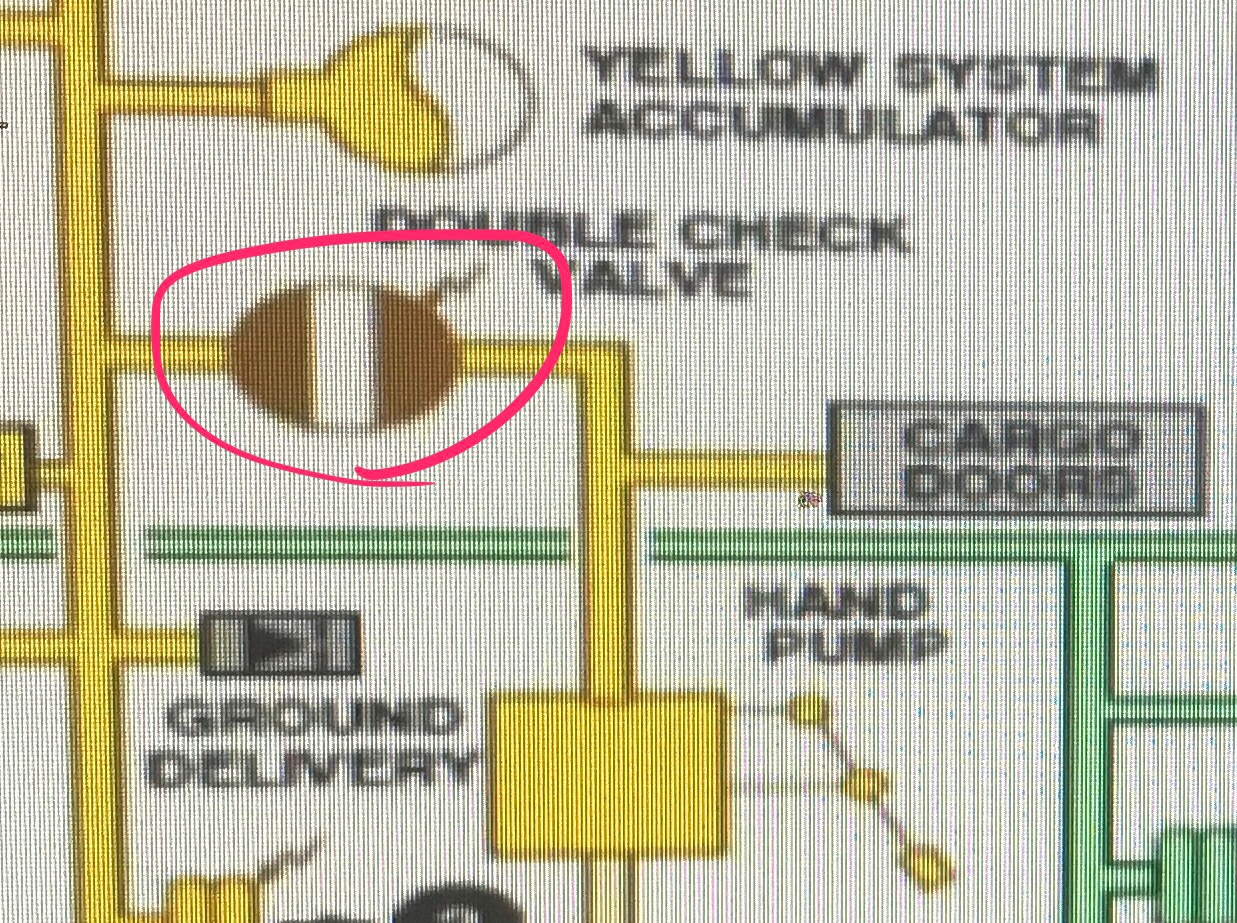

单向活门的作用：
The double check valve 3717GM, which includes a normal and a bypass check valve, is installe
d in the supply line of the door hydraulic system.
The normal check valve opens the supply line when the system pressure increases to 5.5 bar. I
t also prevents a loss of hydraulic fluid during flight if a leakage in the supply line occurs.
The bypass check valve makes sure that the supply line is depressurized after each hydraulic o
peration of the cargo door.

youyou_1 · 发表于 2020-11-1 15:50:43

黄系统勤务面板内的手摇泵只用来人工开关货舱门。

如图所示，货舱门可由两路液压操纵。
一路是从电动泵过来的液压（左边的H），经高压总管，电选择活门（2500MJ），到货舱门操纵机构。
另一路是从手摇泵出来，直接到货舱门操纵机构（红色箭头部分）。由于电选择活门（2500MJ）的存在，液压不可能进入正常增压管路（洋红色箭头部分），即不能用于前轮转弯和刹车操作。
手册中对于电选择活门的描述：The electrical selector valve 2500MJ controls the normal and the manual mode of the door hydraulic system.
请结合下图理解
52 DOORS.jpg
