之前的一篇文章——排故 ｜ 空调组件活门与指令位置不一致，排故时发现是左侧FCSOV的位置电门故障。
通过MCDU上看组件活门和电门位置指示时，由于左组件的活门一直处于ON位，且QAR译码引气压力正常，所以在量线之前有怀疑过活门内的位置电门给FMC提供的参数有误，或者FMC接收的信号有误。

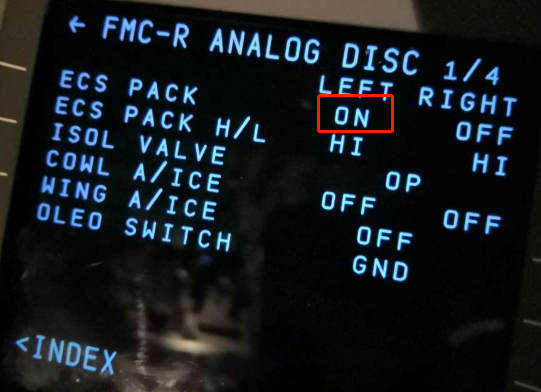

▲无论电门处于什么位置，左组件活门都显示在打开位

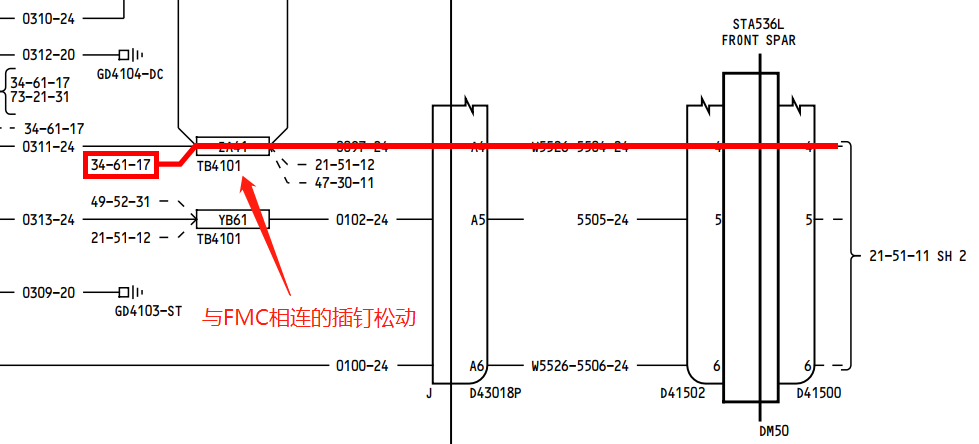

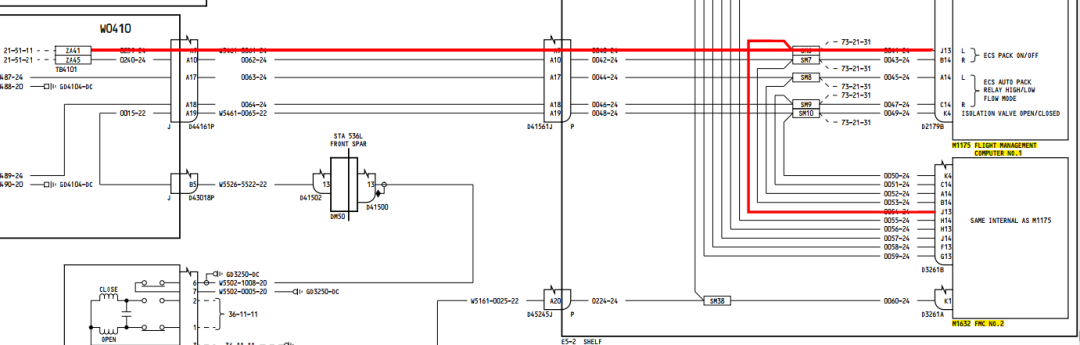

查询WDM发现，如果TB4101中与FMC相连的插钉松动，恰好使FMC误认为接收到左侧FCSOV电门处于OPEN位，即FCSOV处于ON位的信号。
所以在量线之前，便按照插钉松动做了一些排故准备。由于平时不怎么碰到SWPM的工作，正好在此复习一下SWPM的相关内容。
本文主要涉及到TB的相关内容，其实之前的文章——TB的编码规则及更换（点击文字即可跳转）有过详细的介绍。
首先看TB4101的具体信息：

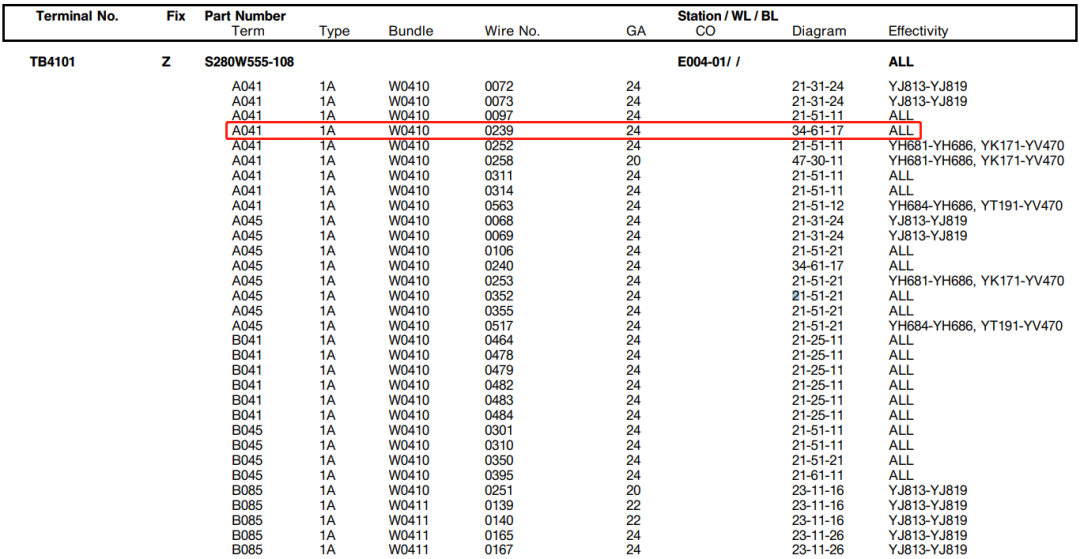

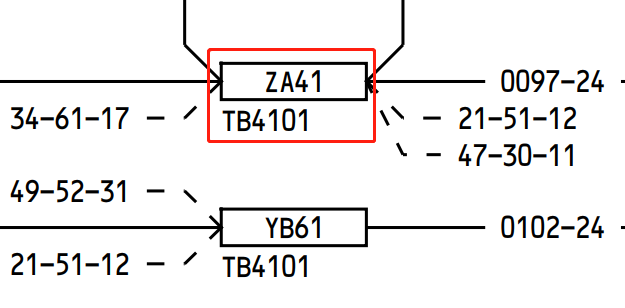

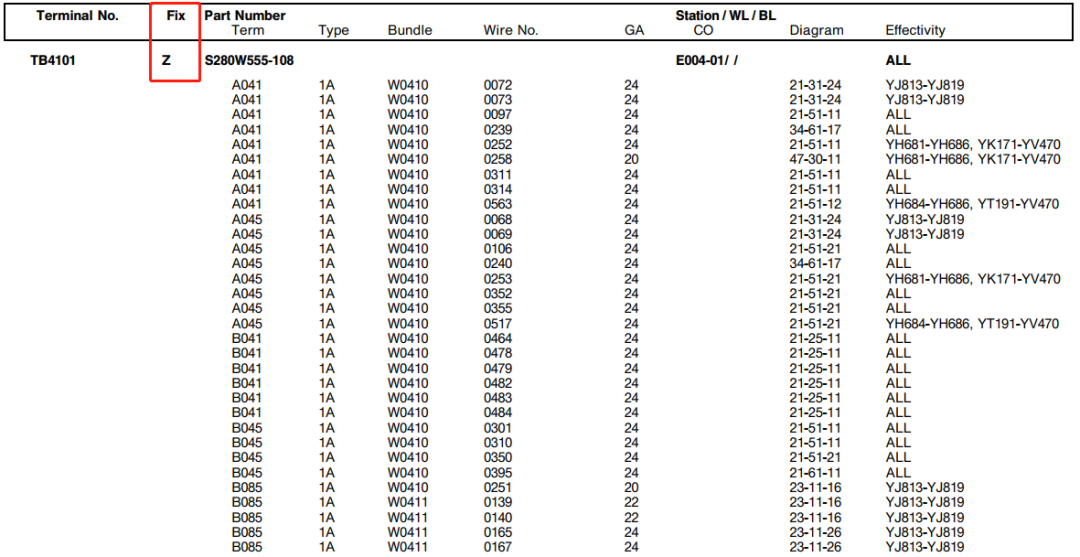

在WDM91-21-41 TERMINAL STRIP LIST中找到TB4101：（S280W555-522为GB，即接地块，关于GB和GD的内容，分别可以查看——GB和GD的应用、电路图中常见的电气符号）
根据WDM中TB的编码：ZA41，确定TB的类型为：Z。

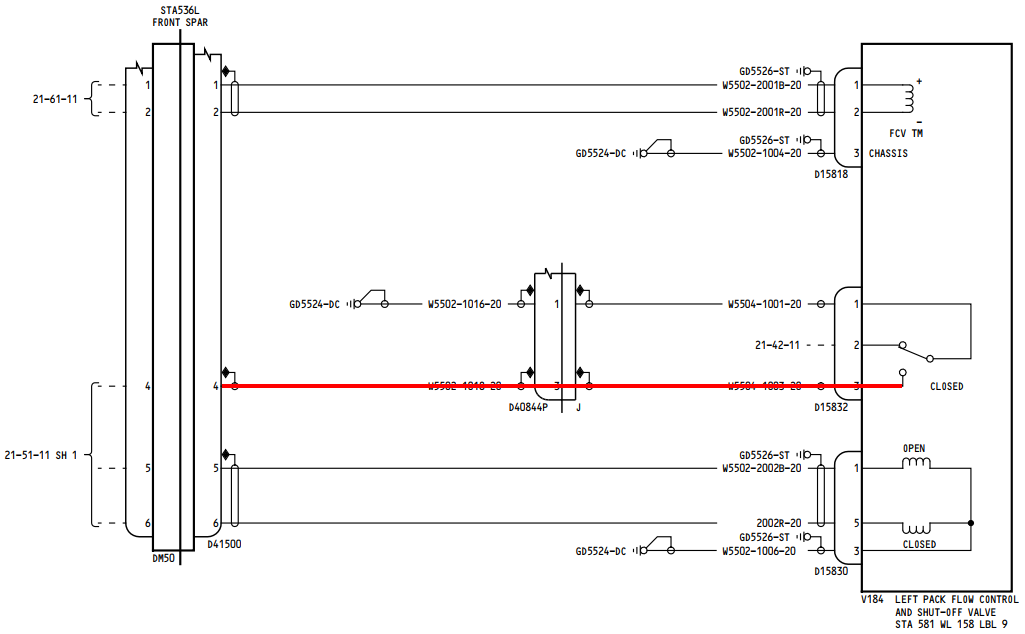

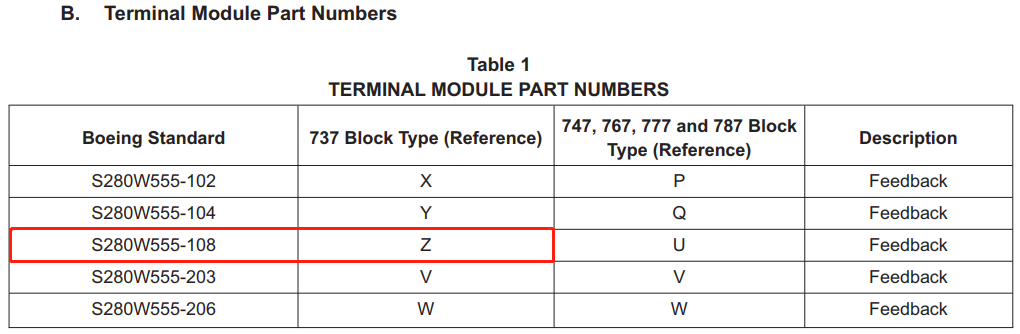

据此直接就可以得到TB的件号：S280W555-108，与FMC相连的导线信息如下：

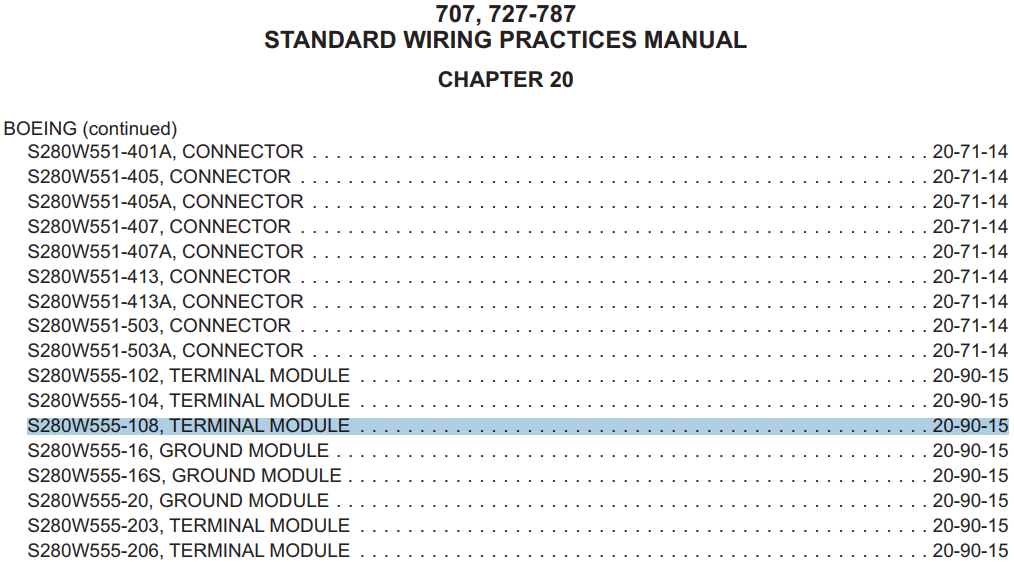

这时，就可以打开SWPM的FRONT MATTER，搜索TB的件号（很多情况下需要进行模糊搜索），找到对应的施工章节：20-90-15。

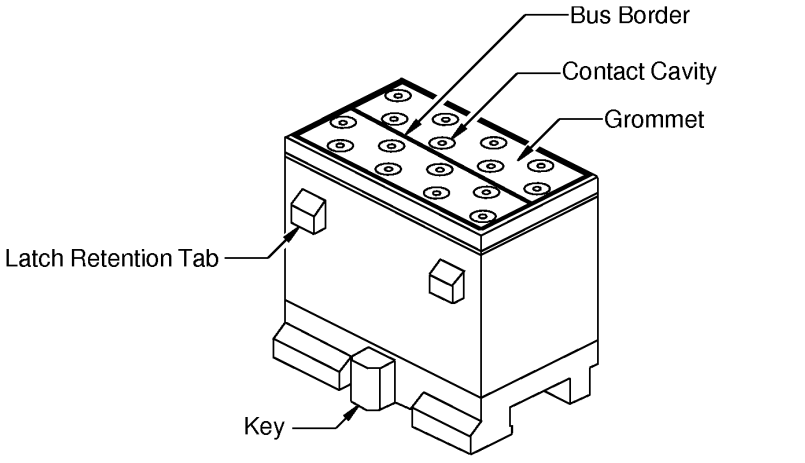

打开SWPM20-90-15，整体浏览一下章节内容。

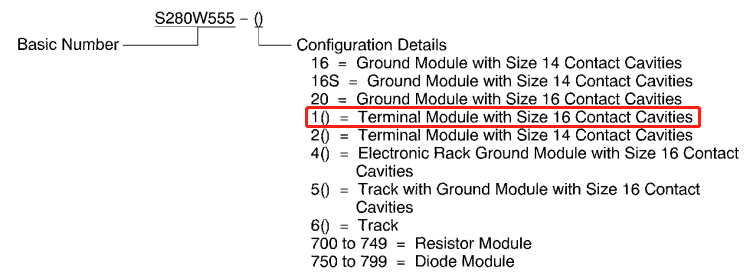

根据件号定义可知，S280W555-108为一个可以容纳16号插钉的TB。

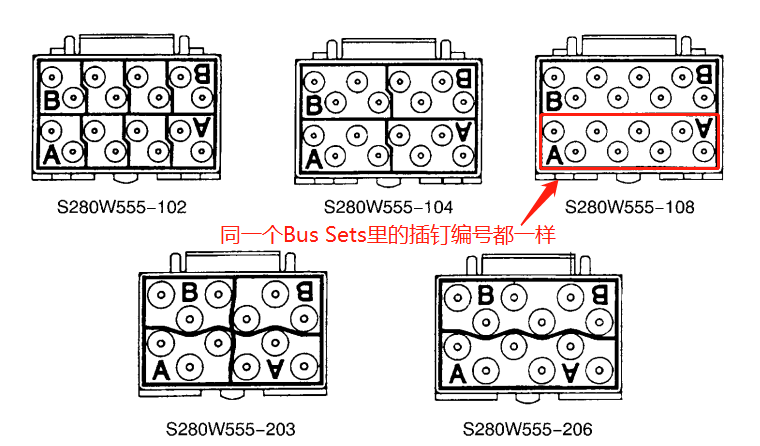

▲S280W555系列TB构型
在TB构型部分可以确定该TB的具体信息：共有16个孔，分成2个Bus Sets，各容纳8个16号插钉。

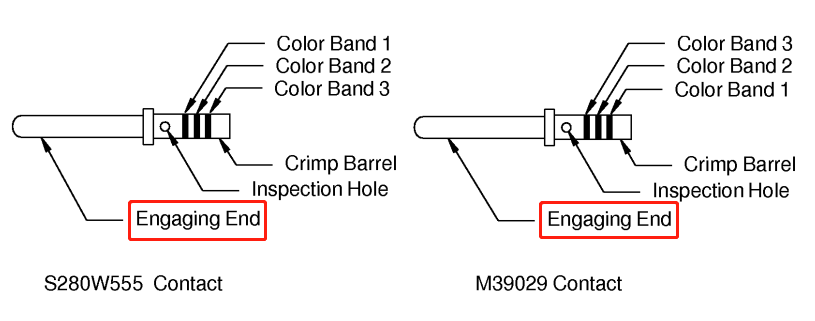

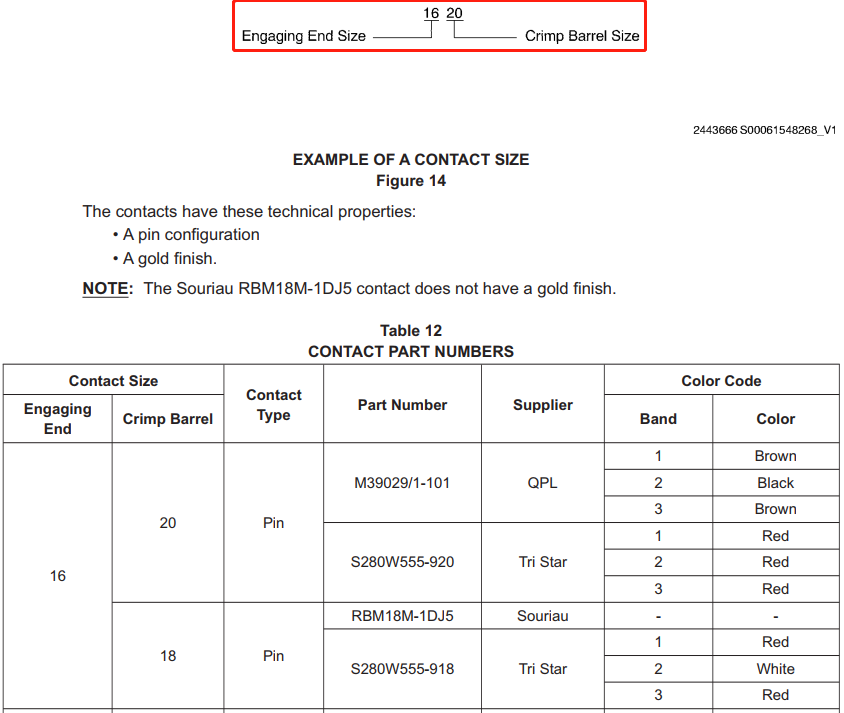

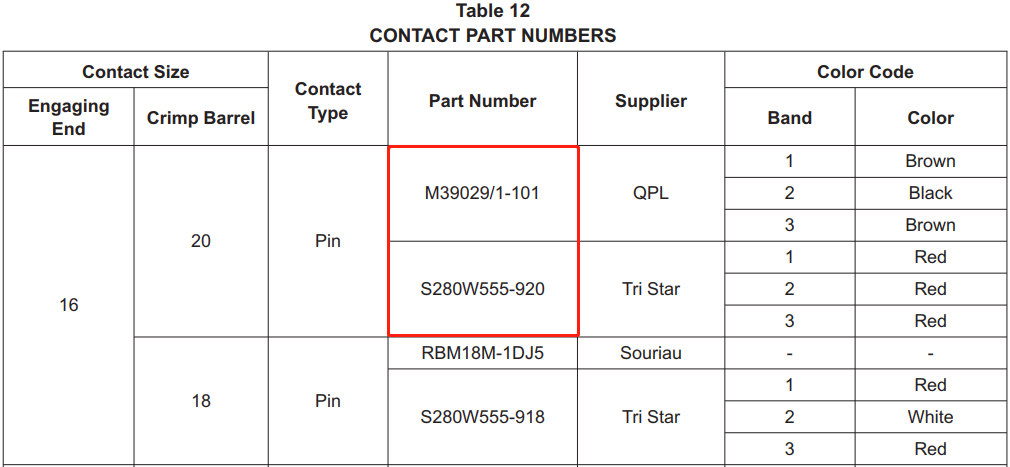

插钉的信息如下：
再根据导线信息：W0410-0239-24，可知导线的AWG为24，则可以选用的插钉为：S280W555-920或M39029/1-101。

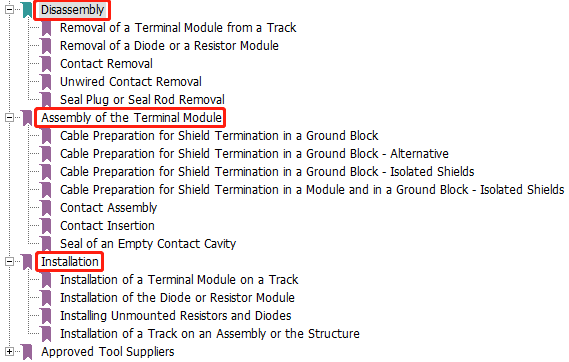

TB和插钉件号确定后，参考以下章节内容即可完成进退钉（包括工具的查找）、剥线、TB的拆装等程序，根据实际情况进行选择即可。

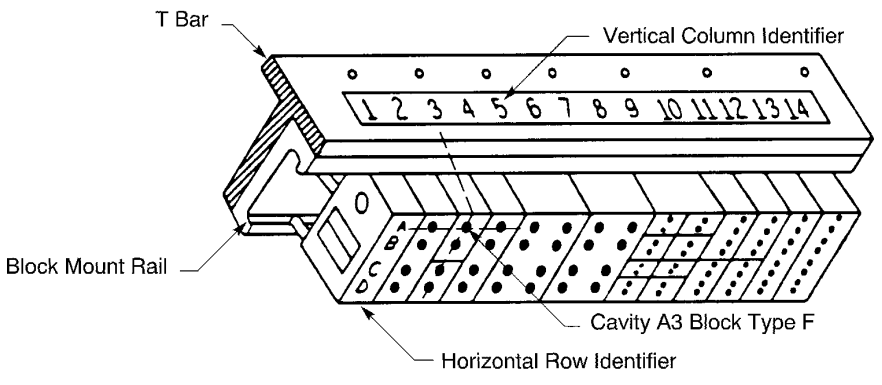

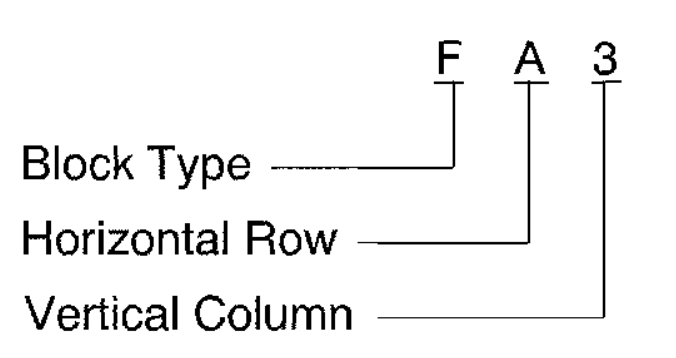

在这里有必要强调一下TB的编码规则，参考下图：
本文中的ZA41代表：Z型TB，定位A行、41列。需要注意的是：由于同一个Bus Sets里的所有插钉互相连接在一起，所以这些插钉的编号都一样。
