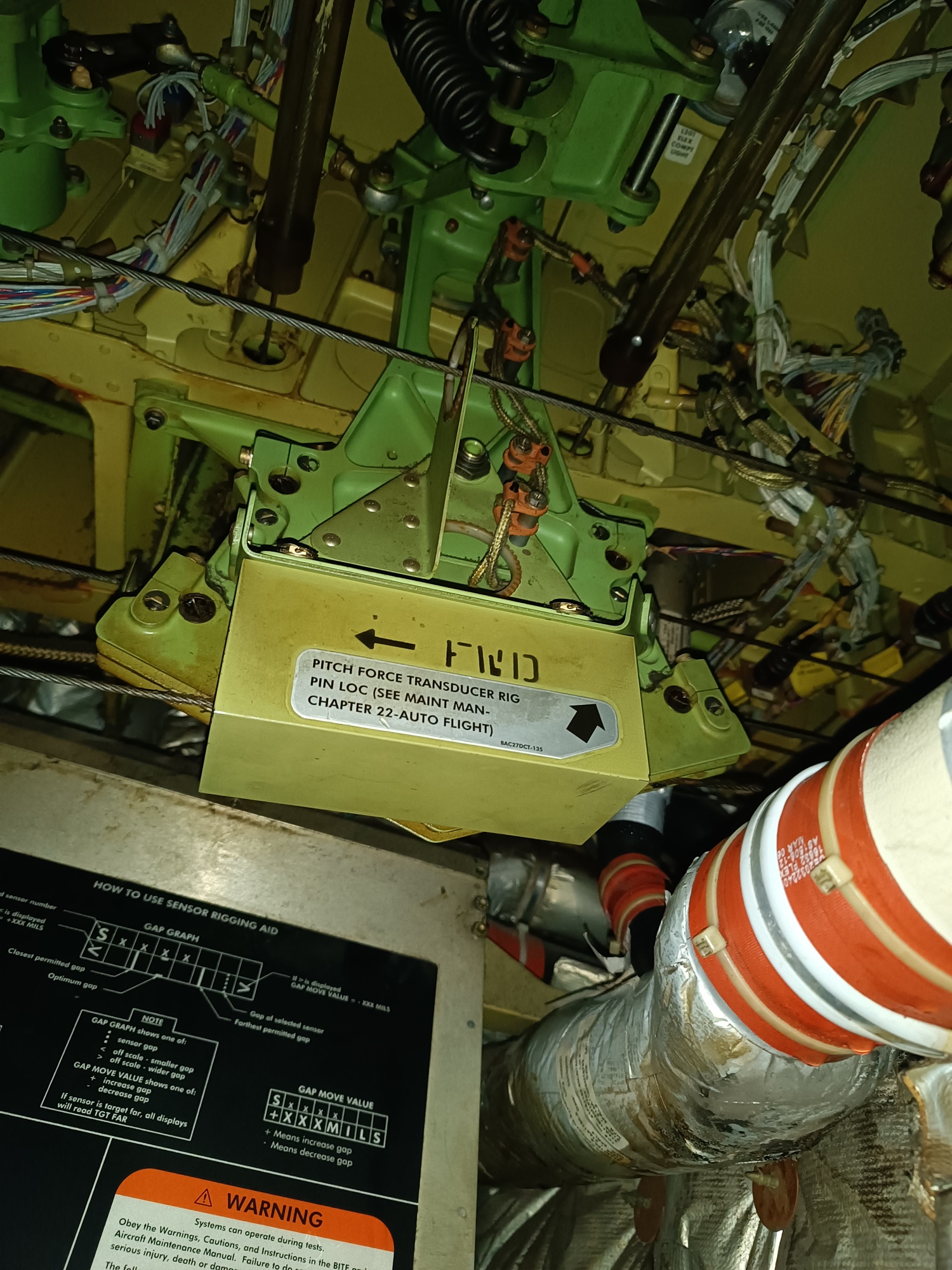

737NG更换俯仰手轮位置传感器

机务大神

♣故障现象

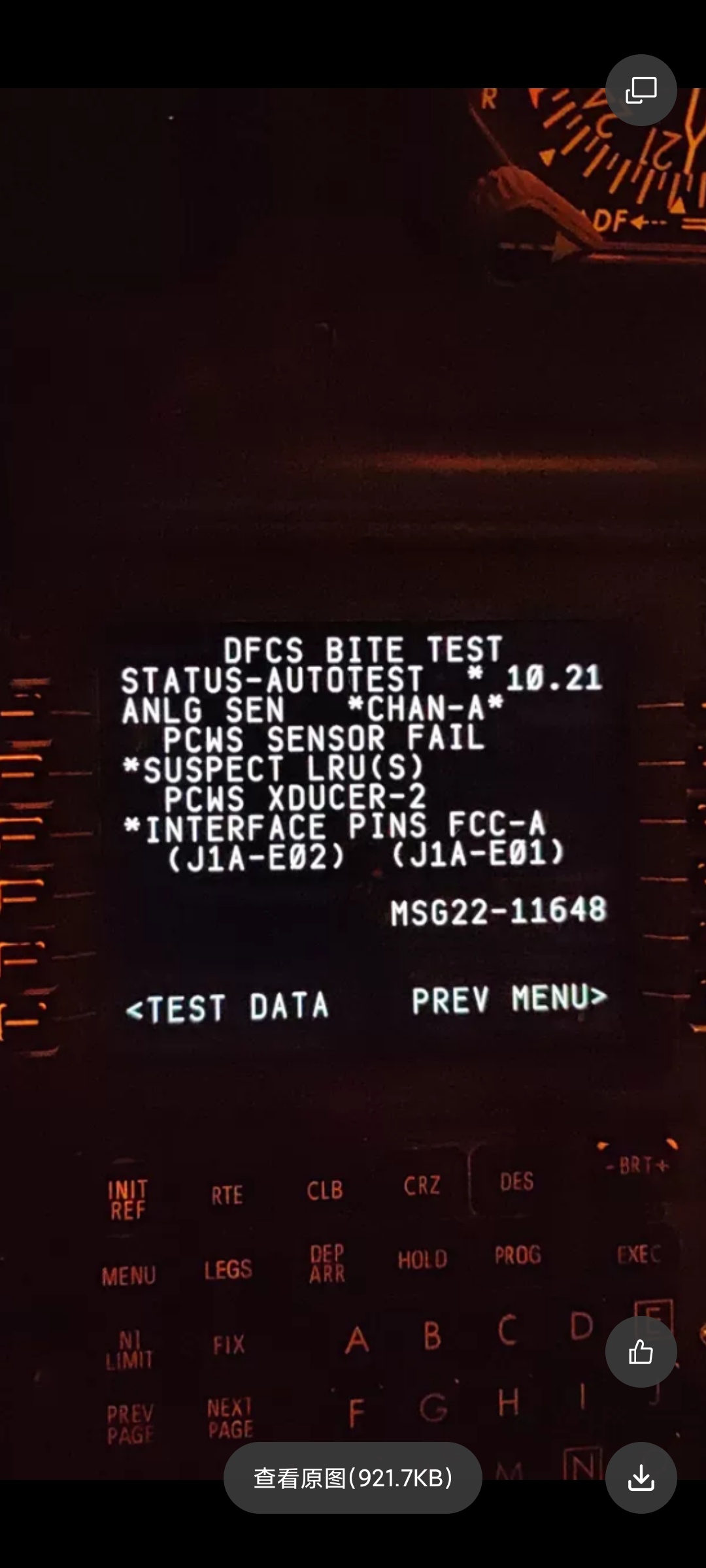

DFCS自检代码
22-11648/49 PCWS XDUCER-2当前信息。依据FIM22-16 TASK801检查自动驾驶升降舵作动器连杆无松动。

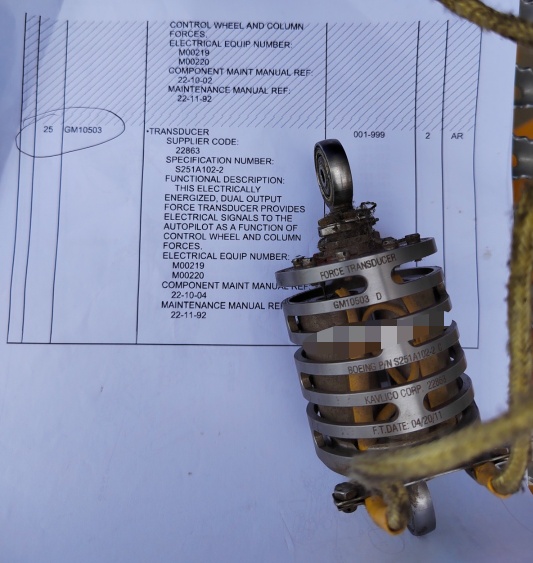

后续计划依据FIM完成Elevator Rigging Test, AMM TASK 22-11-00-820-802 及Stabilizer Rigging Test, AMM TASK 22-11-00-820-805 校装检查，并依据代码更换Pitch Force Transducer 2#。


FIM22-16 TASK801

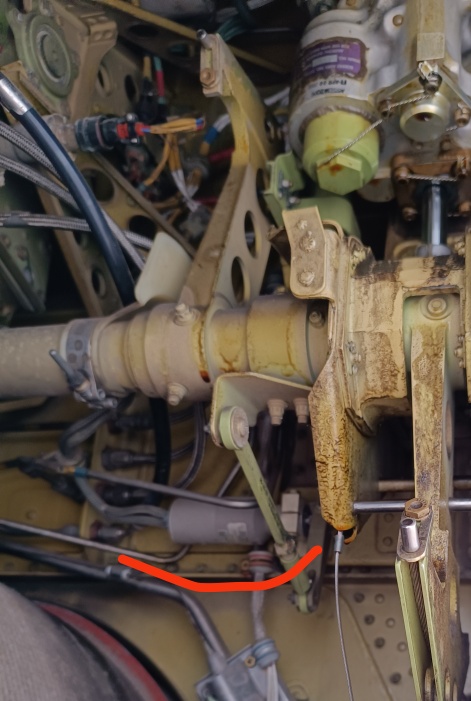

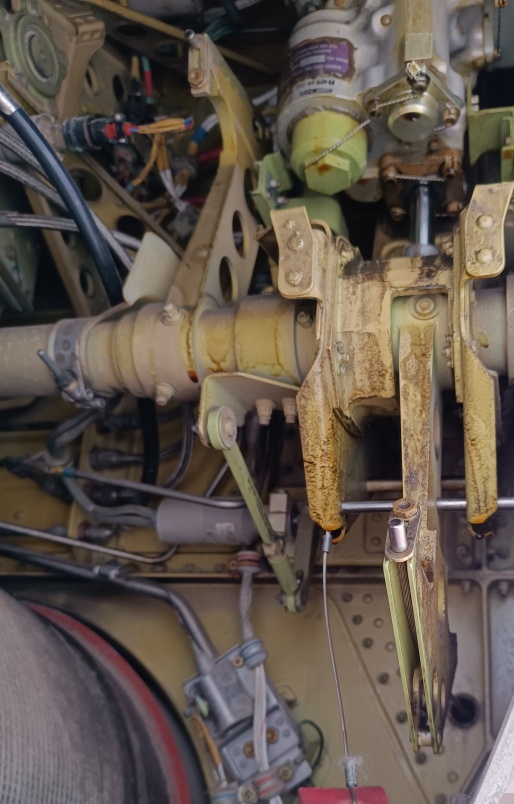

后续完成线路检查22-16task828FCC Pitch Sensor Excitation Power Problem - Fault Isolation
发现电插头松动D1711

♣手册准备

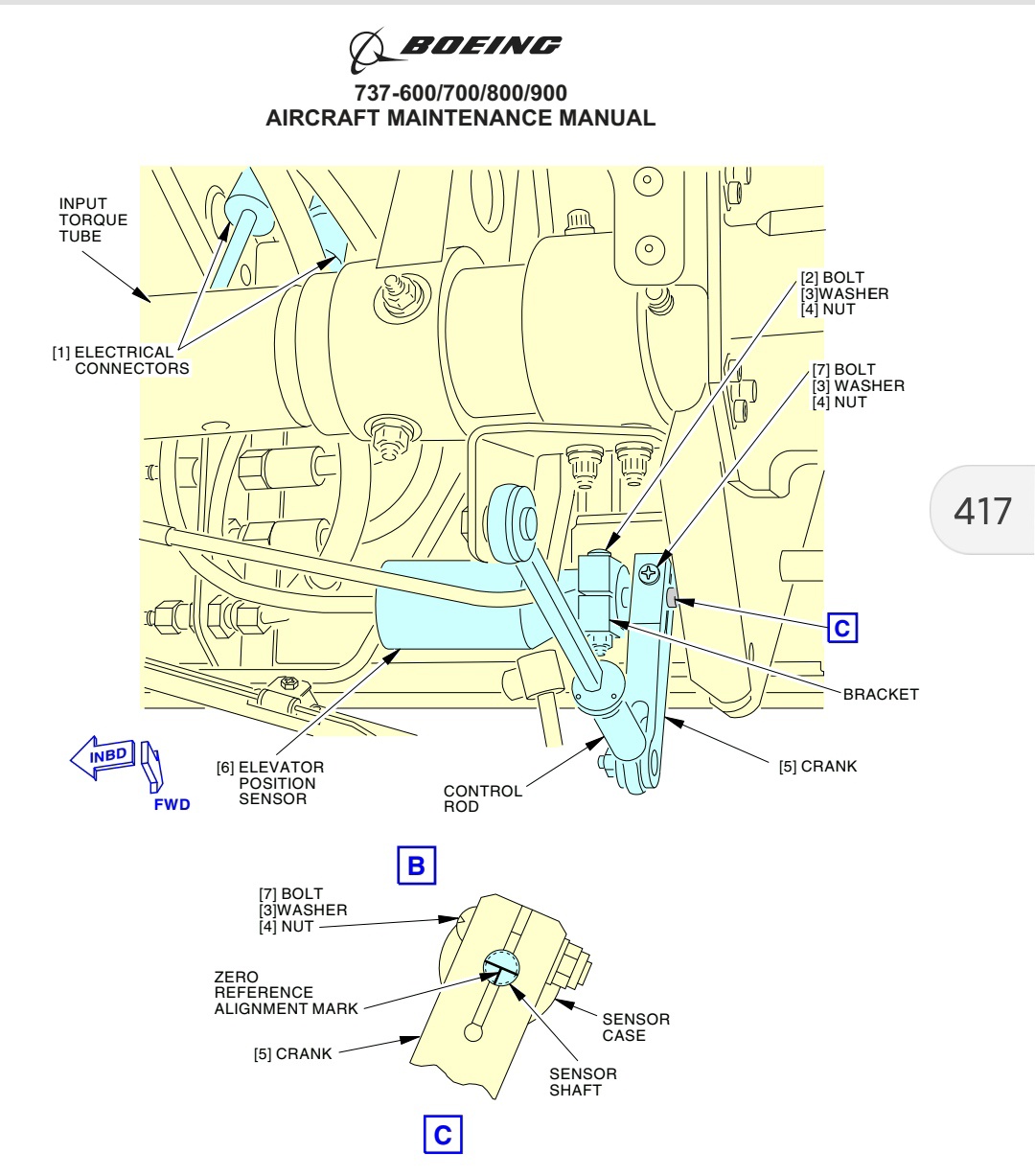

拆AMM22-11-92-000-801
装AMM22-11-92-400-801
测试AMM22-11-92-730-801
       AMM22-11-32-820-801


工具
人字梯，工具箱，套筒14件 ，跳开关15个，警告牌x6，装配销销装销子一套，5/16双向棘轮，3/8双向棘轮，保险丝32CN，40-200定力，200-1000定力【定力200】
，3/4梅开，蟹脚，11/16梅开，蟹脚，克丝钳，易拉得x20


工装


拉力计DG-200

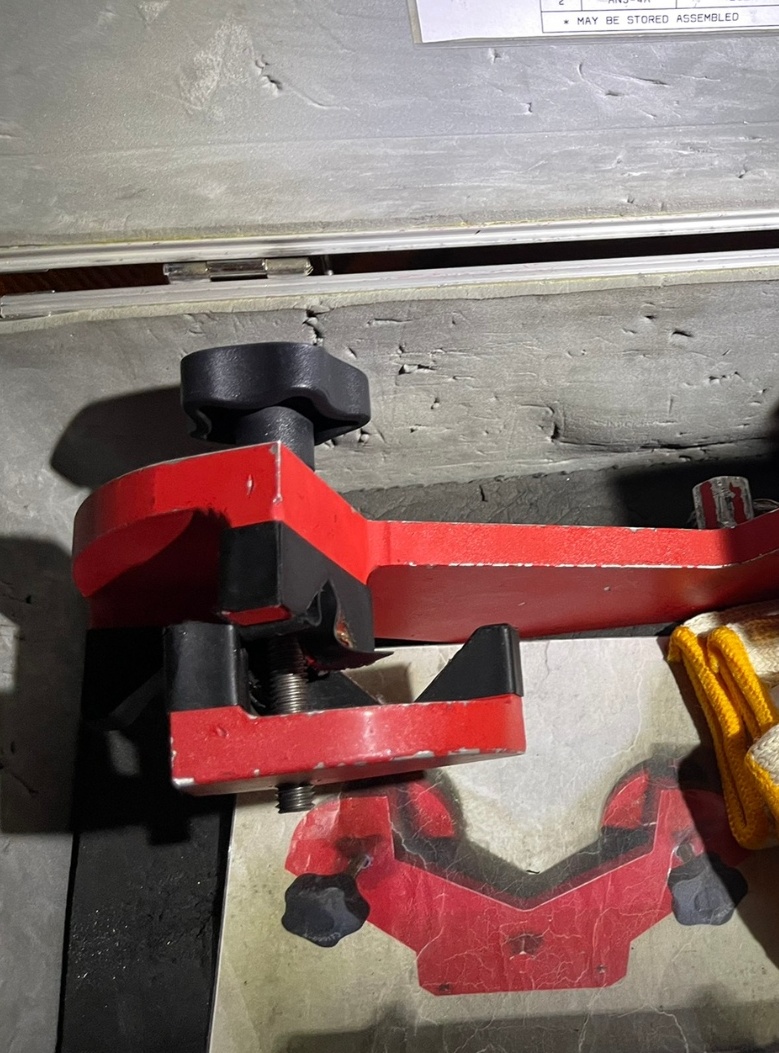

控制轮接头设备C27060-1
安定面配平作动筒销装测量工具F80055-36，或者F80055-1
装配销-109


♣注意

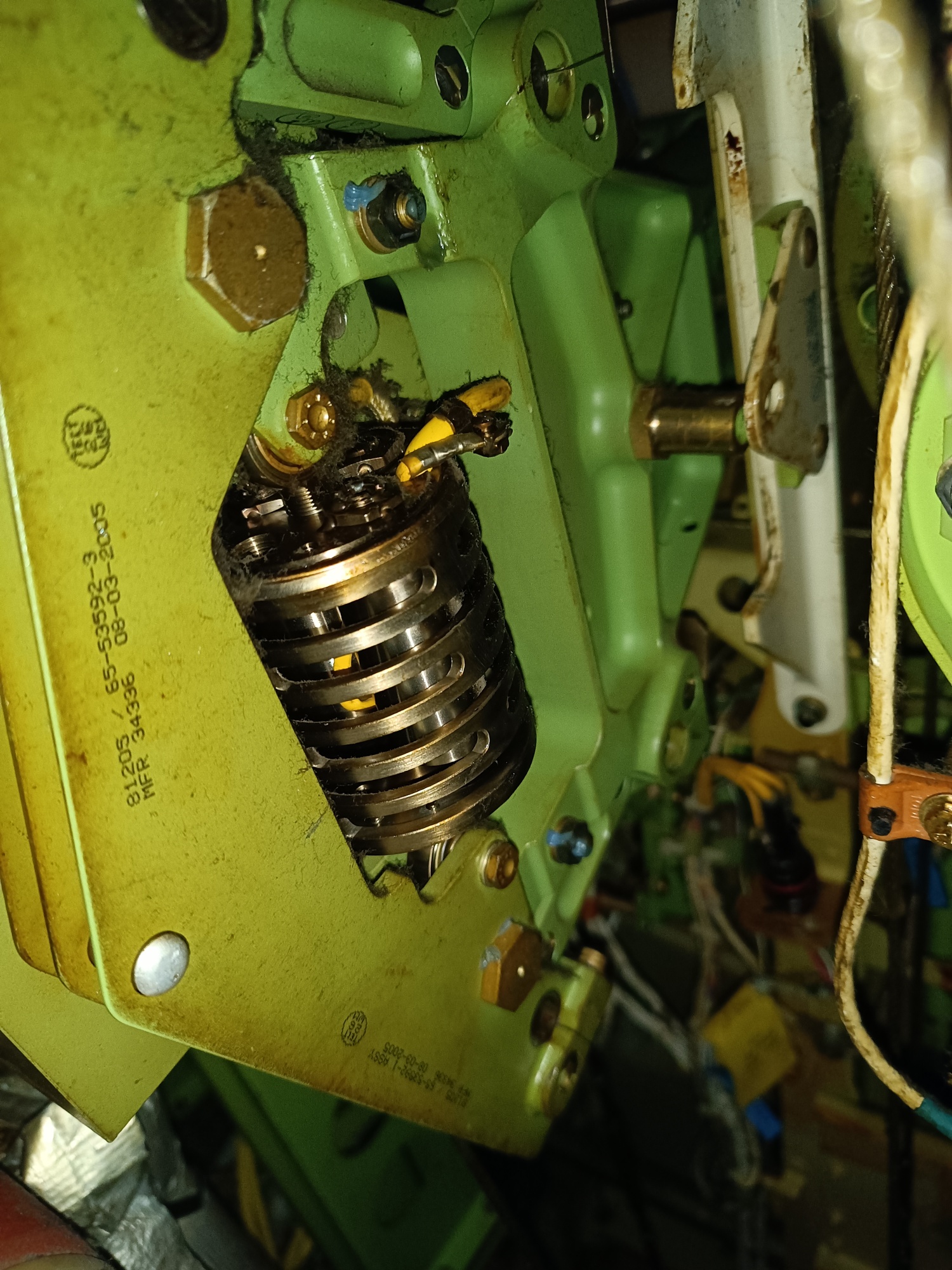

1电插头标记，两个电插头完全一模一样，拆之前线路标记

2测试
UL为上限LL为下限范围，分别使用5LBF,15LBF,20LBF推驾驶杆拉驾驶杆，均在手册范围内

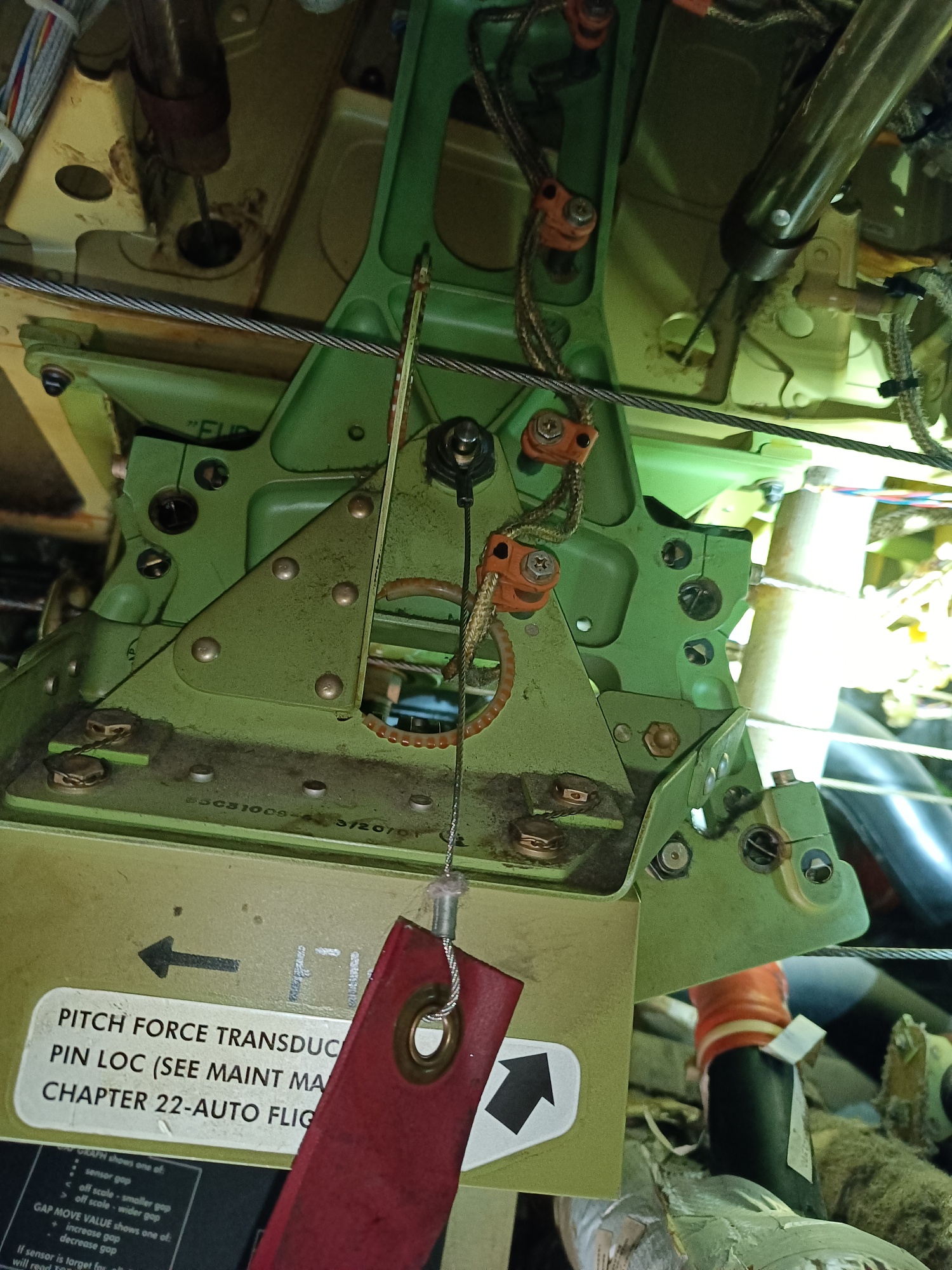

3销子顺利销装两个位置
